Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

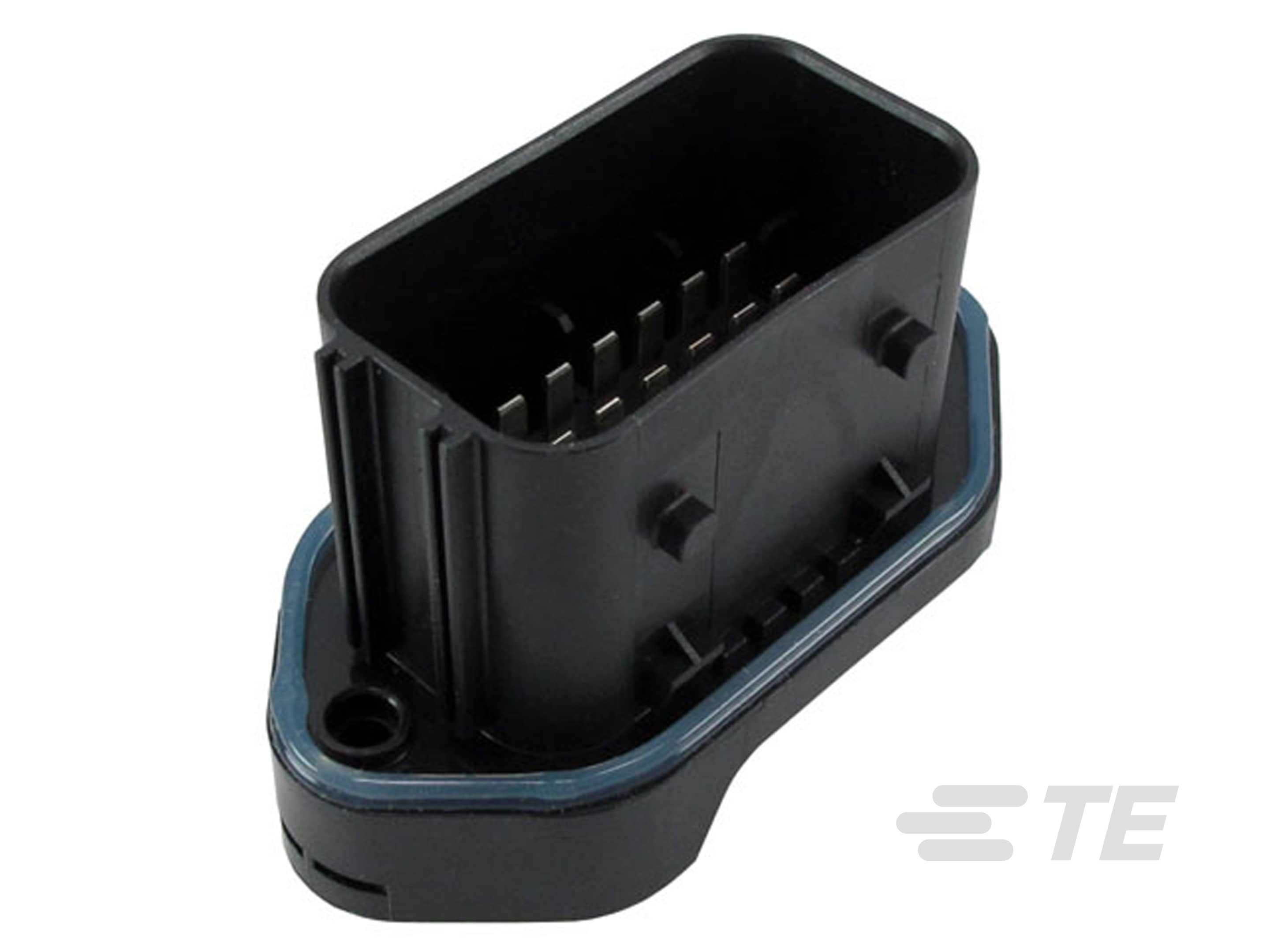

• Steckverbinderform : Rechteckig

• Gemischte und Hybrid-Stiftleiste : Nein

• PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage

• Steckverbindersystem : Draht-an-Leiterplatte

• Stiftleistentyp : Vollständig ummantelt

• Abdichtbar : Ja

• Steckverbinder/Kontakt-Anschluss an : Leiterplatte

• Steckzungendicke : .8 mm [ .031 in ]

• Steckzungenbreite : 2.8 mm [ .11 in ]

• Kontaktgröße : 2.8mm

• Beschichtungsmaterial des Kontaktsteckbereichs : Silber

• Kontakttyp : Flachstecker

• Kontaktnennstrom (max.) (A): 40

• Gegensteckführungstyp : Polarisierungsrippe

• Leiterplatten-Halterungstyp : Befestigungsclip

• Montagebohrungen : Mit

• Panelmontagevorrichtung : Ohne

• Leiterplattenhalterung : Mit

• Leiterplattenmontage-Ausrichtung : Ohne

• Steckverbinderbefestigungs-Typ : Leiterplattenmontage

• Gegensteckführung : Mit

• Geschirmt : Nein

• Stromkreis Anwendung : Signal

• Betriebstemperatur (max) (°C): 80, 105, 100, 90, 65, 85, 75, 70, 110, 120

• Betriebstemperatur (max) (°F): 212

• Betriebstemperaturbereich : -40 – 120 °C [ -40 – 248 °F ]

• IP-Schutzart : IP69K, IP67

• UL-Brandschutzklasse : UL 94HB

• Verpackungsmenge : 105

• Verpackungsmethode : Einzelausführung

• Steckverbinderlänge : 76 mm [ 2.992 in ]

• Profilhöhe ab Leiterplatte : 42.45 mm [ 1.671 in ]

• Steckverbinderbreite : 38 mm [ 1.482 in ]

• Nominalspannungs-Architektur (V): 24, 12

• Betriebsspannung (VDC): 28

• Montageausrichtung : Vertikal

• Anzahl der Positionen : 21

• Anzahl der Reihen : 3

• Primäre Produktfarbe : Schwarz

• Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

• Mitte-Mitte-Abstand (Pitch) : 5 mm [ .197 in ]
