Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

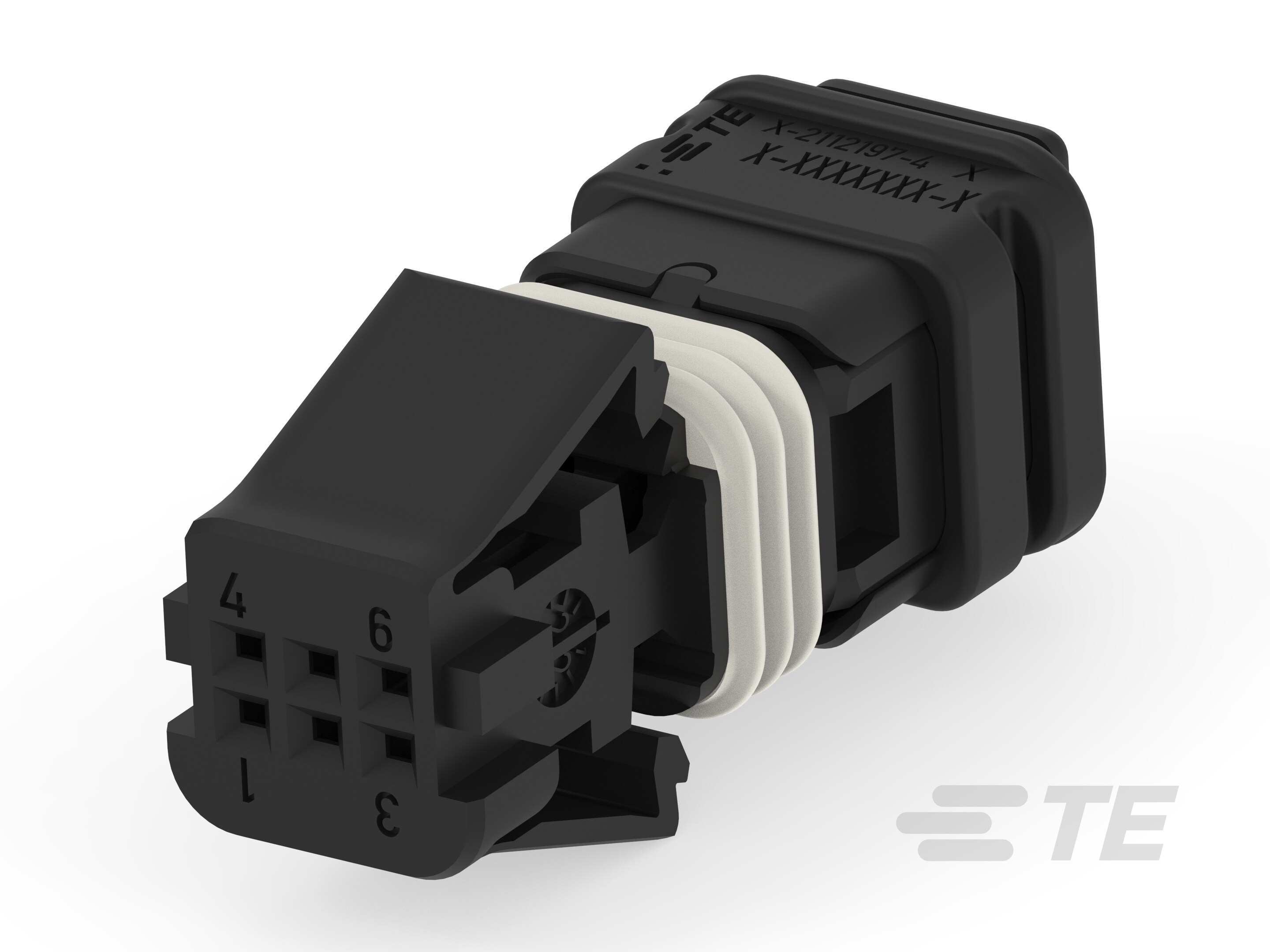

• Steckverbinder- und Gehäusetyp : Buchsengehäuse

• Steckverbindersystem : Kabel-an-Gerät, Draht-an-Leiterplatte

• Steckverbinderform : Rechteckig

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Abdichtbar : Ja

• Gemischte und Hybrid-Steckverbinder : Nein

• Primäre Verriegelungsfunktion : Am Anschluss

• Anzahl der Reihen : 2

• Leere Kontaktkammerposition : 4, 2, 6, 5

• Anzahl der Positionen : 2

• Nominalspannungs-Architektur (V): 12

• Betriebsspannung (VDC): 12

• Primäre Produktfarbe : Schwarz

• Kabelausgangswinkel : 180°

• Steckverbinder und Kodierungscode : A

• Kontakttyp : Buchse

• Steckzungenbreite : .5 mm [ .019 in ]

• Kontaktnennstrom (max.) (A): 3

• Kontaktgröße : .5mm

• Zugentlastung : Ohne

• Kontaktpositionssicherung (TPA) : Ja

• Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

• Gegensteckführung : Mit

• Gegensteckführungstyp : Kodiert

• Mitte-Mitte-Abstand (Pitch) : 1.8 mm [ .07 in ]

• Gehäusematerial : PBT GF

• Produktlänge : 9.8 mm [ .386 in ]

• Steckverbinderhöhe : 9.2 mm [ .362 in ]

• Reihenabstand : 1.5 mm [ .059 in ]

• Produktbreite : 20.85 mm [ .821 in ]

• Betriebstemperaturbereich : -40 – 130 °C [ -40 – 266 °F ]

• Betriebstemperatur (max) : 130 °C [ 266 °F ]

• Stromkreis Anwendung : Signal

• UL-Brandschutzklasse : UL 94HB

• Verpackungsmethode : Box

• Verpackungsmenge : 2500
