284617-1

Aktiv

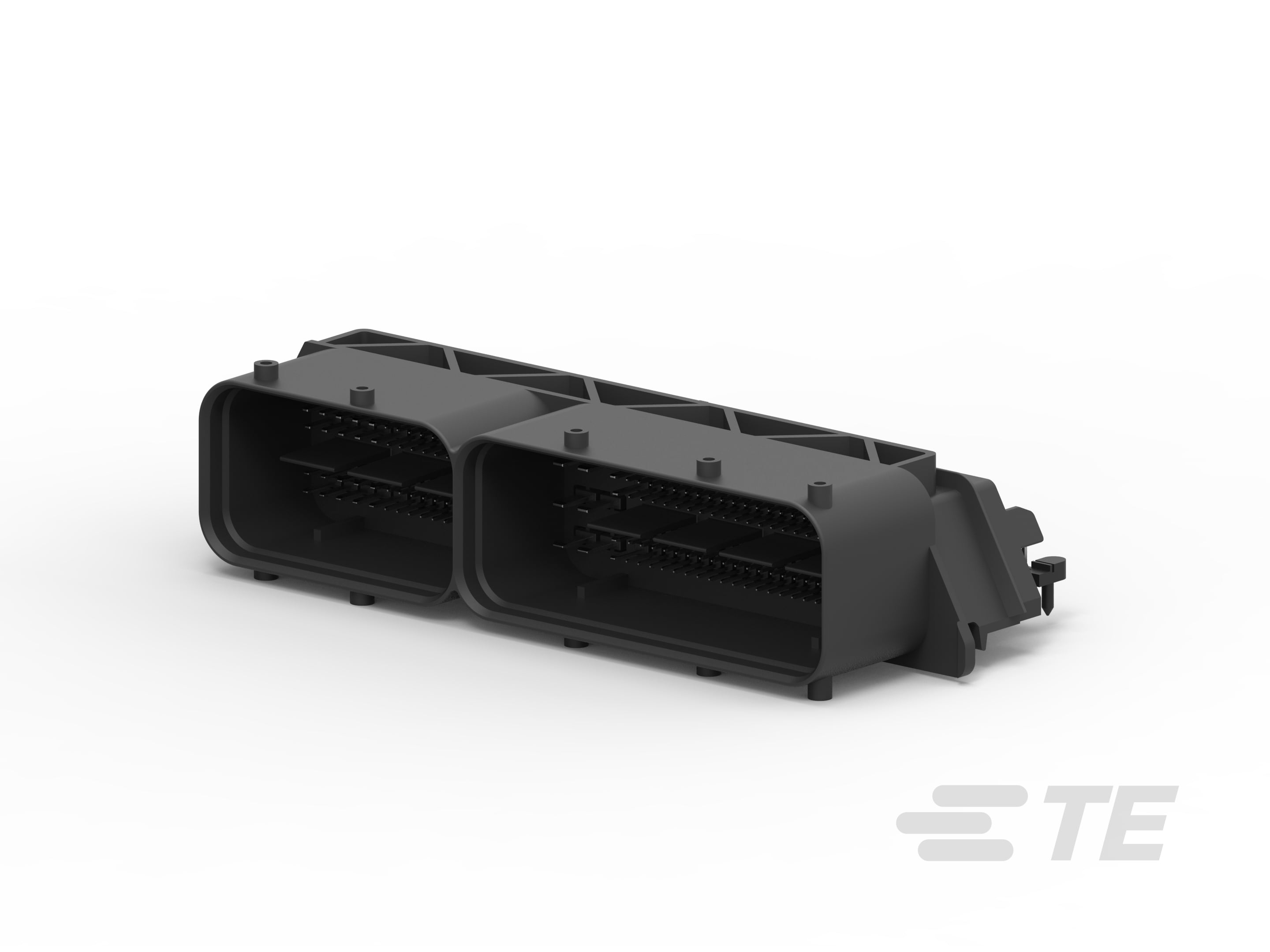

PCB Mount Header, Horizontal, Wire-to-Board, 154 Position, 2.5 mm / 3.5 mm / 5.2 mm [.098 in / .138 in / .2 in] Centerline, Fully Shrouded, Tin (Sn)

284617-1

Aktiv

PCB Mount Header, Horizontal, Wire-to-Board, 154 Position, 2.5 mm / 3.5 mm / 5.2 mm [.098 in / .138 in / .2 in] Centerline, Fully Shrouded, Tin (Sn)

- MQS

Interne TE-Nummer 284617-1
TE-interne Beschreibung: 154pos hybrid MQS .63 header 90deg sld.
Alle Stiftleiste mit hoher Stiftzahl (57)

PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage
Montageausrichtung : Horizontal
Steckverbindersystem : Draht-an-Leiterplatte
Anzahl der Positionen : 154
Anzahl der Reihen : 4

Alle Eigenschaften anzeigen

Mehr Weniger

Kompatible Teile & Werkzeuge

Dokumente

Produktzeichnungen

PIN / TAB HEADER ASSY. 154 POS. PORTA CONTATTI MASCHI 154 VIE ENG_CD_284617_D.pdf Englisch

CAD-Dateien

ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
3D PDF 3D_CVM_CVM_284617-1_D.pdf 3D
Kundenmodell ENG_CVM_CVM_284617-1_D.2d_dxf.zip Englisch
ENG_CVM_CVM_284617-1_D.3d_igs.zip Englisch
ENG_CVM_CVM_284617-1_D.3d_stp.zip Englisch

Produktspezifikationen

Produktspezifikation ENG_SS_108-20235_A6.pdf Englisch

Benutzeranleitungen

Anleitung (nicht USA) ENG_SS_411-20067_C8.pdf Englisch

Produktänderungs-Mitteilung

Produktänderungs-Mitteilung ansehen Login erforderlich für den Zugriff auf Produktänderungs-Mitteilung

Eigenschaften

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

Produktmerkmale

Gemischte und Hybrid-Stiftleiste : Ja
PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage
Steckverbindersystem : Draht-an-Leiterplatte
Stiftleistentyp : Vollständig ummantelt
Abdichtbar : Ja
Steckverbinder/Kontakt-Anschluss an : Leiterplatte

Konfigurationsmerkmale

Anzahl der Abschnitte : 2
Anzahl der Signalpositionen : 120
Montageausrichtung : Horizontal
Anzahl der Positionen : 154
Anzahl der Reihen : 4

Kontaktmerkmale

Steckzungendicke (mm): .8, .6, .63
Steckzungendicke (in): .031, .025, .024
Steckzungenbreite (mm): .63, 2.8, 1.5
Steckzungenbreite (in): .025, .11, .059
Kontaktgröße : .63mm, 2.8mm, 1.5mm
Beschichtungsmaterial des Kontaktsteckbereichs : Zinn (Sn)
Kontakttyp : Stift, Flachstecker
Kontaktnennstrom (max.) (A): 20

Montage und Anschlusstechnik

Leiterplatten-Halterungstyp : Befestigungsclip
Steckverriegelung : Mit
Montagebohrungen : Ohne
Steckverriegelungstyp : Verriegelungsschnittstelle
Leiterplattenhalterung : Mit
Leiterplattenmontage-Ausrichtung : Mit
Steckverbinderbefestigungs-Typ : Leiterplattenmontage
Gegensteckführung : Mit

Verwendungsbedingungen

Betriebstemperatur (max) (°C): 80, 100, 90, 85, 65, 75, 70
Betriebstemperatur (max) (°F): 167, 158, 176, 194, 185, 212, 149
Betriebstemperaturbereich : -40 – 125 °C [ -40 – 257 °F ]

Verpackungsmerkmale

Verpackungsmenge : 15
Verpackungsmethode : Tray

Weitere

Schnittstellennummer : 284743-1
EU RoHS-Konformität : Konform
EU ELV-Konformität : Konform

Abmessungen

Steckverbinderlänge : 155.6 mm [ 6.126 in ]
Profilhöhe ab Leiterplatte : 3.6 mm [ .142 in ]
Leiterplattendicke (empfohlen) : 1.6 mm [ .063 in ]
Steckverbinderbreite : 70.2 mm [ 2.764 in ]

Elektrische Kennwerte

Nominalspannungs-Architektur (V): 12
Nennspannung (max.) (VDC): 24
Betriebsspannung (VDC): 12

Sonstige Eigenschaften

Primäre Produktfarbe : Schwarz

Klemmenmerkmale

Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

Gehäusemerkmale

Mitte-Mitte-Abstand (Pitch) (mm): 5.2, 2.5, 3.5
Mitte-Mitte-Abstand (Pitch) (in): .098, .2, .138

Betrieb/Anwendung

Stromkreis Anwendung : Strom und Signale
