Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

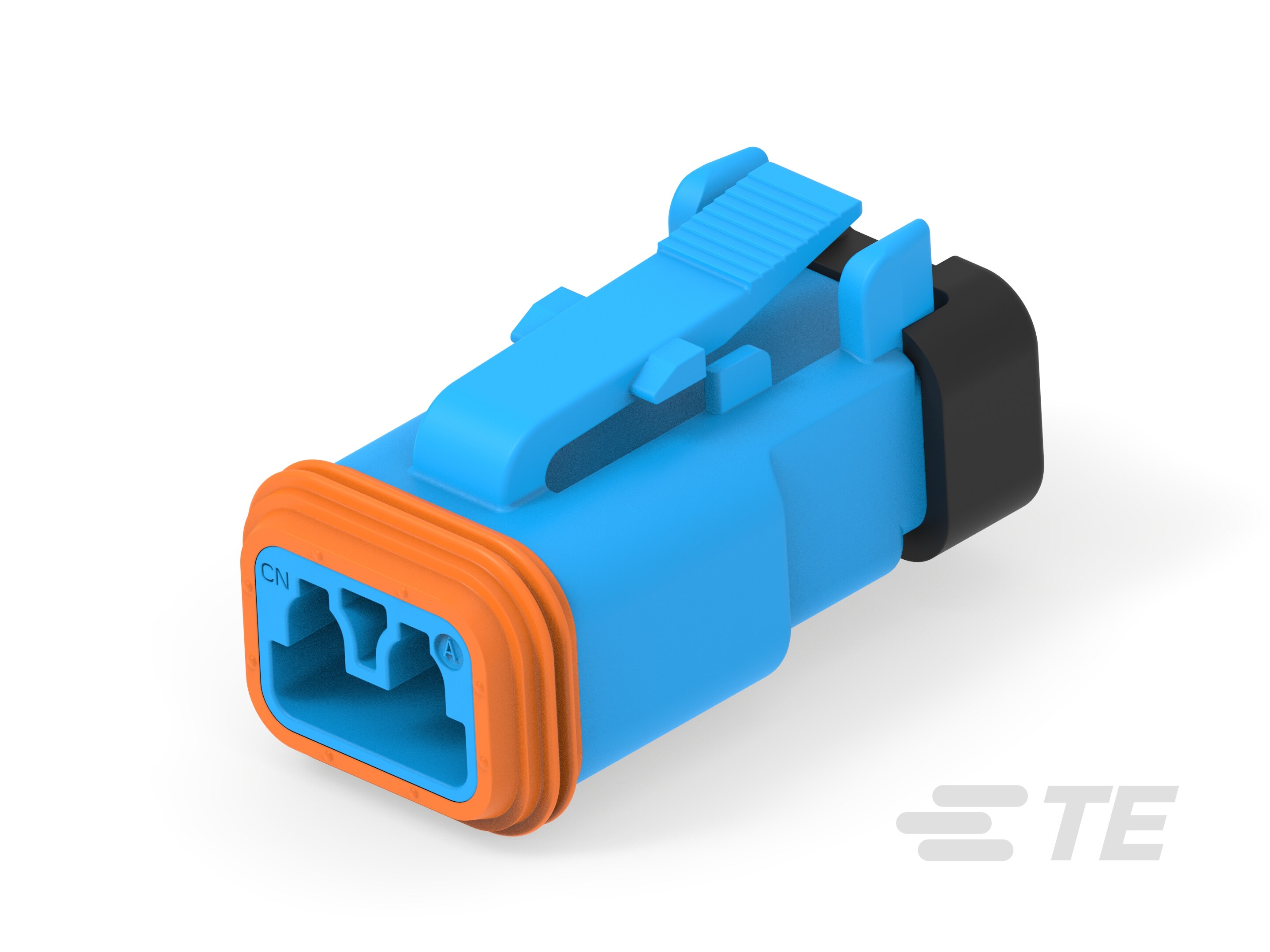

• Steckverbinder- und Gehäusetyp : Buchsengehäuse

• Steckverbindersystem : Draht-an-Draht

• Steckverbinderform : Rechteckig

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Abdichtbar : Ja

• Gemischte und Hybrid-Steckverbinder : Nein

• Primäre Verriegelungsfunktion : Ins Gehäuse integriert

• Anzahl der Reihen : 1

• Leere Kontaktkammerposition : 0

• Anzahl der Positionen : 2

• Nominalspannungs-Architektur (V): 12, 24, 48

• Betriebsspannung (VAC): 250

• Betriebsspannung (VDC): 250

• Primäre Produktfarbe : Blau

• Kabelausgangswinkel : 180°

• Kontakttyp : Stecksockel

• Kontaktnennstrom (max.) (A): 13

• Kontaktgröße : Größe 16

• Stiftdurchmesser : 1.59 mm [ .063 in ]

• Zugentlastung : Nach Zubehör hinzufügen

• Kontaktpositionssicherung (TPA) : Ja

• Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

• Gegensteckführung : Mit

• Gegensteckführungstyp : Polarisiert

• Mitte-Mitte-Abstand (Pitch) : 5.46 mm [ .215 in ]

• Gehäusematerial : PA GF

• Produktlänge : 28.4 mm [ 1.118 in ]

• Kompatibler Isolationsdurchmesserbereich : 1.35 – 3.05 mm [ .053 – .12 in ]

• Steckverbinderhöhe : 15.77 mm [ .621 in ]

• Produktbreite : 15.01 mm [ .591 in ]

• Betriebstemperaturbereich : -55 – 125 °C [ -67 – 257 °F ]

• Betriebstemperatur (max) : 125 °C [ 257 °F ]

• Stromkreis Anwendung : Strom und Signale

• Kompatibilität mit Normen/Standards : SAE J2030

• IP-Schutzart : IP6K9K, IP68

• UL-Brandschutzklasse : Prüfung bei 12 mm hoher Flamme gemäß Standard UL-94

• Verpackungsmethode : Box

• Verpackungsmenge : 1800
