Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

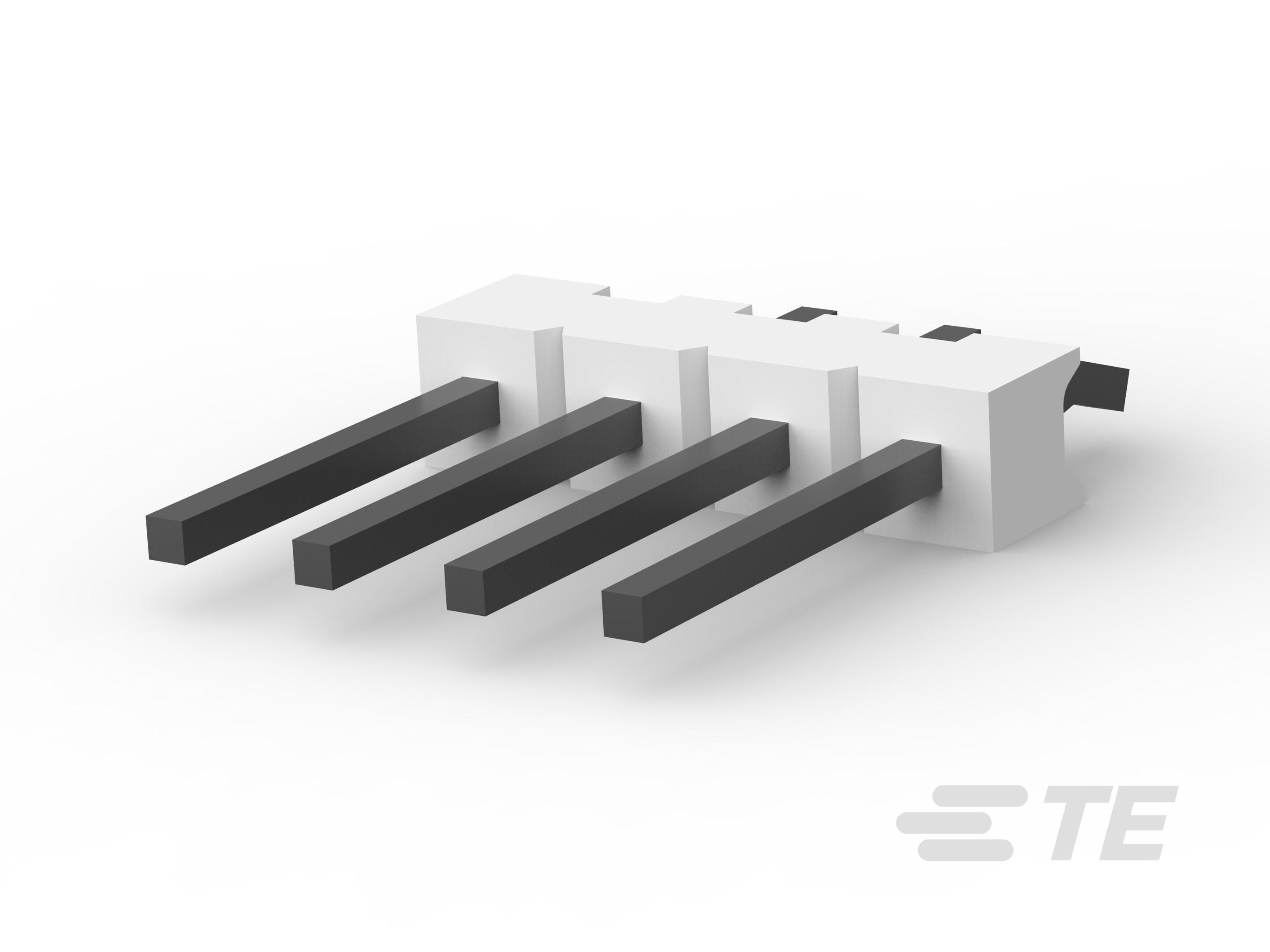

• PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage

• Steckverbindersystem : Draht-an-Leiterplatte

• Stiftleistentyp : Abreißen

• Abdichtbar : Nein

• Steckverbinder/Kontakt-Anschluss an : Leiterplatte

• Steckverbinder-Produkttyp : Steckverbindersatz

• Spaltenanzahl : 4

• Montageausrichtung : Vertikal

• Anzahl der Positionen : 4

• Anzahl der Reihen : 1

• Betriebsspannung (VAC): 250

• Steckverbinder-Profil : Eng

• Primäre Produktfarbe : Naturbelassen

• Beschichtungsmaterial der Steckverbinderoberfläche : Matt

• PCB-Kontaktanschluss-Beschichtungsmaterial : Zinn

• Kontaktgrundmaterial : Kupferlegierung

• Steckbereich-Länge : 7.49 mm [ .295 in ]

• Kontakt-Layout : Verbindungsmuffe

• Kontaktform : Quadratisch

• PCB-Kontaktanschluss-Beschichtungsmaterialdicke : 3.81 – 8.89 µm [ 150 – 350 µin ]

• Vierkantpfosten-Abmessungen : .64 mm [ .025 in ]

• Beschichtungsdicke des Steckbereichs : 3.81 µm [ 150 µin ]

• PCB-Kontaktanschluss-Beschichtungsmaterial : Matt

• Unterbeschichtungsmaterialdicke : 1.27 µm [ 50 µin ]

• Unterbeschichtungsmaterial des Kontakts : Nickel

• Beschichtungsmaterial des Kontaktsteckbereichs : Zinn (Sn)

• Kontakttyp : Stift

• Kontaktnennstrom (max.) (A): 5

• Quadratischer Anschlusspfosten und Restabmessungen : .64 mm [ .025 in ]

• Anschlusspfosten und Auslauflänge : 2.79 mm [ .109 in ]

• Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

• Leiterplatten-Halterungstyp : Arretierungsbein

• Steckverriegelung : Ohne

• Panelmontagevorrichtung : Ohne

• Leiterplattenhalterung : Mit

• Leiterplattenmontage-Ausrichtung : Ohne

• Steckverbinderbefestigungs-Typ : Leiterplattenmontage

• Gegensteckführung : Ohne

• Gehäusematerial : Polyester – GF

• Mitte-Mitte-Abstand (Pitch) : 2.54 mm [ .1 in ]

• Steckverbinderlänge : 9.86 mm [ .388 in ]

• Steckverbinderhöhe : 10.03 mm [ .395 in ]

• Leiterplattendicke (empfohlen) : 1.6 mm [ .063 in ]

• Steckverbinderbreite : 2.34 mm [ .092 in ]

• Betriebstemperaturbereich : -55 – 105 °C [ -67 – 221 °F ]

• Stromkreis Anwendung : Signal

• Kompatibilität mit zugelassenen Produkten : CSA LR7189, UL E28476

• Kompatibilität mit Normen/Standards : CSA, UL

• UL-Brandschutzklasse : UL 94V-0
