Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

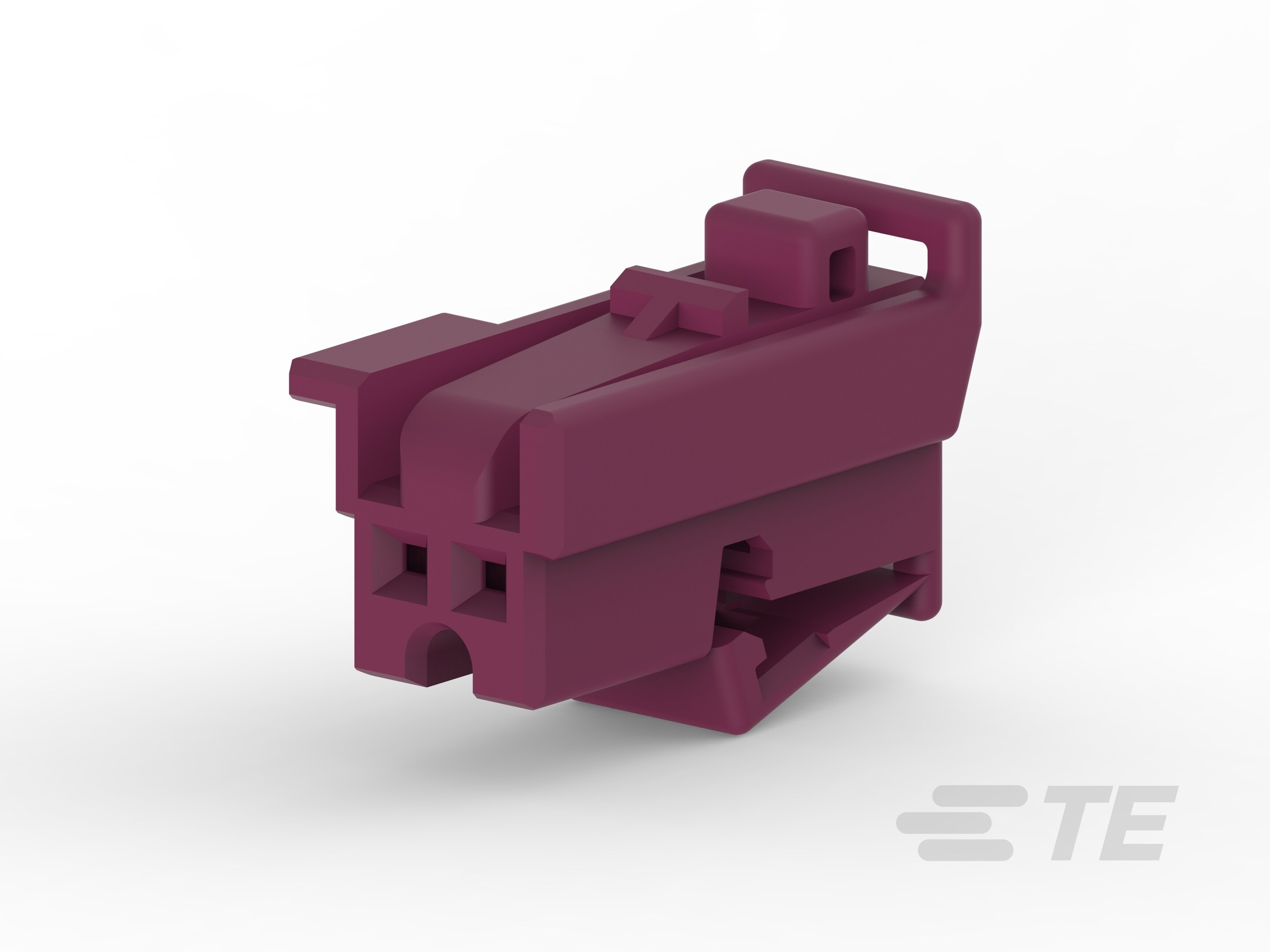

• Steckverbinder- und Gehäusetyp : Buchsengehäuse

• Steckverbindersystem : Draht-an-Draht

• Steckverbinderform : Rechteckig

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Abdichtbar : Nein

• Gemischte und Hybrid-Steckverbinder : Nein

• Primäre Verriegelungsfunktion : Ins Gehäuse integriert

• Anzahl der Reihen : 1

• Anzahl der Positionen : 2

• Nominalspannungs-Architektur (V): 25

• Betriebsspannung (VAC): 12

• Primäre Produktfarbe : Violett

• Kabelausgangswinkel : 180°

• Steckverbinder und Kodierungscode : D

• Kontakttyp : Buchse

• Steckzungenbreite : .63 mm [ .025 in ]

• Kontaktnennstrom (max.) (A): 7.5

• Kontaktgröße : .63mm

• Zugentlastung : Ohne

• Kontaktpositionssicherung (TPA) : Nein

• Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

• Gegensteckführung : Mit

• Gegensteckführungstyp : Kodiert

• Mitte-Mitte-Abstand (Pitch) : 2.54 mm [ .1 in ]

• Gehäusematerial : PBT GF

• Produktlänge : 7.7 mm [ .303 in ]

• Steckverbinderhöhe : 16.8 mm [ .661 in ]

• Reihenabstand : 2.54 mm [ .1 in ]

• Produktbreite : 7.2 mm [ .283 in ]

• Betriebstemperaturbereich : -40 – 120 °C [ -40 – 248 °F ]

• Betriebstemperatur (max) (°C): 70, 75, 80, 85, 90, 100, 105, 110, 120

• Betriebstemperatur (max) (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248

• Stromkreis Anwendung : Signal

• Kompatibilität mit Normen/Standards : DIN IEC 512

• Verpackungsmethode : Box und Karton

• Verpackungsmenge : 4000
