Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

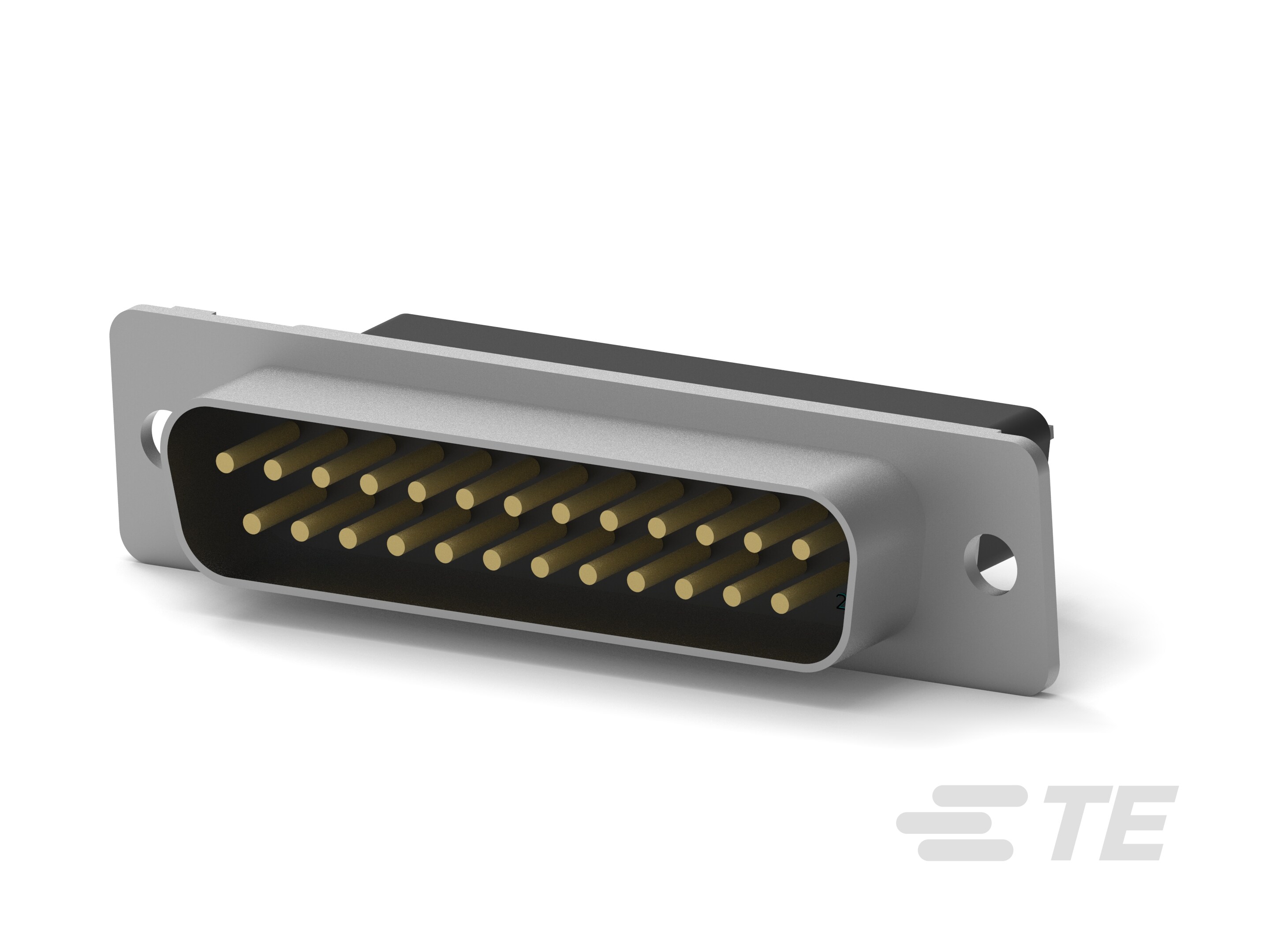

• Außengehäusematerial – Konfiguration : Vollständiges Metallaußengehäuse

• Erdungs-Funktionstyp : Erdungskerben

• Steckverbinder- und Gehäusetyp : Stecker

• Steckverbindersystem : Leiterplatte-an-Leiterplatte

• Steckverbinder-Außengehäusegröße : 3

• Steckverbinder/Kontakt-Anschluss an : Leiterplatte

• Außengehäusematerial : Karbonstahl

• Gehäusematerial : Thermoplast

• Mitte-Mitte-Abstand (Pitch) : 2.77 mm [ .109 in ]

• Leiterplattendicke (empfohlen) : 1.57 – 2.36 mm [ .062 – .093 in ]

• Reihenabstand : 2.84 mm [ .112 in ]

• PCB-Kontaktanschluss-Beschichtungsmaterial : Zinn

• Kontaktgrundmaterial : Messing

• Beschichtungsmaterial des Kontaktsteckbereichs : Gold

• Kontaktoptionen : Installed

• Beschichtungsdicke des Steckbereichs (µin): 30

• Unterbeschichtungsmaterial des Kontakts : Nickel

• Kontaktform : Quadratisch

• Kontaktnennstrom (max.) (A): 6

• Primäre Produktfarbe : Schwarz

• Gehäuse-Beschichtungsmaterial : Zinn

• Einsatzmaterial : Thermoplast

• Steckverbinder-Profil : Standard

• Montagebohrungsdurchmesser : 3.05 mm [ .12 in ]

• Leiterplattenhalterung : Ohne

• Steckverriegelung : Ohne

• Steckverbinderbefestigungs-Typ : Leiterplattenmontage

• Geschirmt : Nein

• Stromkreis Anwendung : Signal

• Verpackungsmethode : Tube

• Verpackungsmenge : 10

• Quadratischer Anschlusspfosten und Restabmessungen : .63 mm [ .025 in ]

• Anschlusspfosten und Auslauflänge : 3.18 mm [ .125 in ]

• Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

• UL-Brandschutzklasse : UL 94V-0

• Anzahl der Positionen : 25

• Anzahl der Reihen : 2

• Montageausrichtung : Vertikal

• Betriebstemperaturbereich : -55 – 105 °C [ -67 – 221 °F ]
