Dieses Produkt ist momentan nicht erhältlich. Bitte wenden Sie sich für mehr Informationen oder bei Fragen zu Distributorenbestand an uns.

Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

  • Produktliste

Dieses Produkt ist momentan nicht erhältlich. Bitte wenden Sie sich für mehr Informationen oder bei Fragen zu Distributorenbestand an uns.

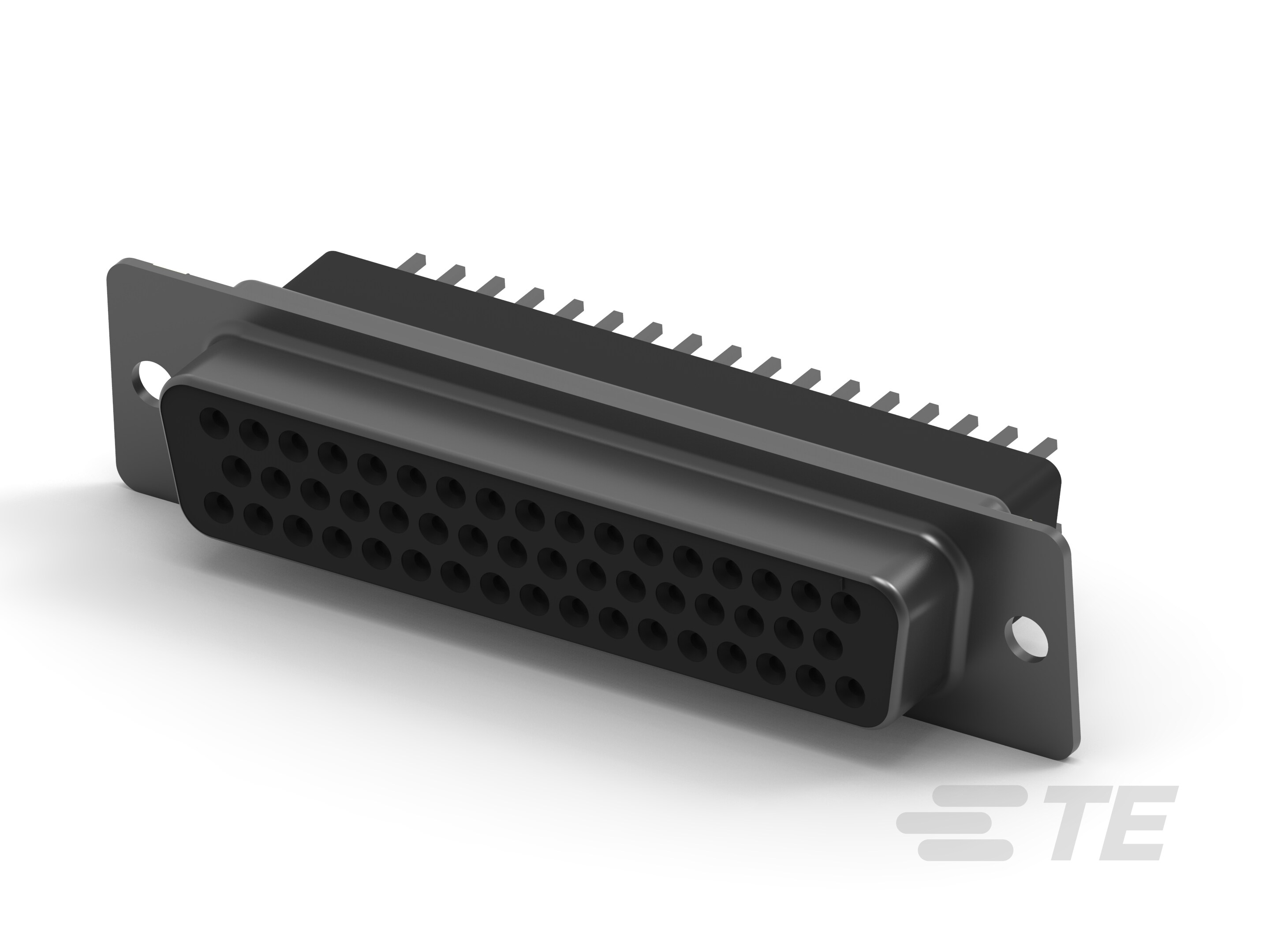

D-Sub-Buchsensatz: Vertikal, Gehäusegröße 5, 2,77 mm

D-Sub-Buchsensatz: Vertikal, Gehäusegröße 5, 2,77 mm-CAT-025-DRAVS5277
AMPLIMITE D-Sub-Buchsensatz für die Leiterplatte mit der Gehäusegröße 5, einem Raster von 2,77 mm und vertikaler Leiterplattenmontageausrichtung. Geeignet für Fernmeldeleitungsanwendungen. Verfügt über einen Betriebstemperaturbereich von -55 – 105 °C.
Mehr Weniger

Produktmerkmale

  • Steckverbinder- und Gehäusetyp : Buchse

  • Steckverbindersystem : Leiterplatte-an-Leiterplatte

  • Anzahl der Positionen : 50

  • Mitte-Mitte-Abstand (Pitch) (mm): 2.74, 2.77

  • Mitte-Mitte-Abstand (Pitch) (in): .108, .109

  • Anzahl der Reihen : 3

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Außengehäusematerial – Konfiguration  Metallaußengehäuse vorn, Vollständig aus Kunststoff, Vollständiges Metallaußengehäuse

  • Steckverbinder- und Gehäusetyp  Buchse

  • Steckverbindersystem  Leiterplatte-an-Leiterplatte

  • Steckverbinder-Außengehäusegröße  5

  • Steckverbinder/Kontakt-Anschluss an  Leiterplatte

Konfigurationsmerkmale

  • Anzahl der Positionen  50

  • Anzahl der Reihen  3

  • Montageausrichtung  Vertikal

Sonstige Eigenschaften

  • Steckarretierung – Material  Messing

  • Primäre Produktfarbe  Schwarz

  • Abschirmungsmaterial  Stahl

  • Beschichtungsmaterial der Steckarretierung  Nickel, Nickel über Anschlagverkupferung

  • Einsatzmaterial  Thermoplast

  • Gehäuse-Beschichtungsmaterial  Zinn

  • Abschirmungsmaterial  Zinn

  • Steckverbinder-Profil  Hoch, Standard

Kontaktmerkmale

  • Unterbeschichtungsmaterial des Kontakts  Nickel, Palladium-Nickel

  • Beschichtungsmaterial des Kontaktsteckbereichs  Blattvergoldet, Gold (Au)

  • Kontaktoptionen  Installed

  • Beschichtungsdicke des Steckbereichs (µin) 30

  • Kontaktgrundmaterial  Bronze, Phosphorbronze

  • Beschichtungsdicke des Steckbereichs  .76 µm [ 30 µin ]

  • PCB-Kontaktanschluss-Beschichtungsmaterial  Zinn, Zinn-Blei

  • Kontaktform  Quadratisch, Rund

  • Kontaktnennstrom (max.) (A) 6

Klemmenmerkmale

  • Quadratischer Anschlusspfosten und Restabmessungen  .63 mm [ .025 in ]

  • Anschlusstyp (an Leiterplatte)  Durchsteckmontage - Löten

  • Anschlusspfosten und Auslauflänge (mm) 3.18, 4.32, 4.78

  • Anschlusspfosten und Auslauflänge (in) .125, .17, .188

  • Anschlusspfosten und Restdurchmesser  .66 mm [ .026 in ]

Montage und Anschlusstechnik

  • Montagebohrungsdurchmesser  3.05 mm [ .12 in ]

  • Leiterplattenhalterung  Mit

  • Leiterplatten-Halterungstyp  Montagebohrung

  • Steckverriegelung  Mit, Ohne

  • Steckverriegelungstyp  Einnietmutter, 4-40 UNC, Schraubsicherungsmuttern, fest

  • Steckverbinderbefestigungs-Typ  Leiterplattenmontage

Gehäusemerkmale

  • Gehäusematerial  Nylon GF, PBT GF, Polyester, Thermoplast

  • Außengehäusematerial  Karbonstahl, Stahl

  • Mitte-Mitte-Abstand (Pitch) (mm) 2.74, 2.77

  • Mitte-Mitte-Abstand (Pitch) (in) .108, .109

Abmessungen

  • Leiterplattendicke (empfohlen) (mm) 2.36 – 3.18, 1.57 – 2.36

  • Leiterplattendicke (empfohlen) (in) .062 – .093, .093 – .125

  • Reihenabstand  2.84 mm [ .112 in ]

Verwendungsbedingungen

  • Betriebstemperaturbereich  -55 – 105 °C [ -67 – 221 °F ]

Betrieb/Anwendung

  • Geschirmt  Ja, Nein

  • Stromkreis Anwendung  Signal

Industriestandards

  • UL-Brandschutzklasse  UL 94V-0

  • Kompatibilität mit zugelassenen Produkten  UL E28476

Verpackungsmerkmale

  • Verpackungsmethode  Tube

  • Verpackungsmenge  7

Referenznummer

  • TE-interne Teilenummer CAT-025-DRAVS5277

Literatur
Keine Dokumentation verfügbar.
