Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

HDC HMN Modulares System, bahnkonform

HDC HMN

Unsere HDC-Einsätze entsprechen der europäischen Norm EN45545 zum Brandschutz für Materialien und Produkte in Schienenfahrzeugen. Sie erfüllen die R22- und R23-Anforderungen der Gefährdungsstufe HL3. Die modularen Einsätze ermöglichen die Signal-, Daten- und Stromübertragung über einen einzigen Steckverbinder, der besonders flexibel für die Konfiguration von Bahnsteckverbindersystemen ist.

Mehr Weniger

Produktmerkmale

Rechtecksteckverbinder – Einsatztyp : Einsatz für Kontakte, Kontakteinsatz, Leere Einlage
Kontakttyp : Stecksockel, Stift
Polkonfiguration : 12, 6, 3, 1, 2, 9, 20, 25, 4, 8, 17, 5
Anschlussmethode zu Draht und Kabel : Crimpkontakt
Anzahl der Positionen : 17, 12, 5, 20, 4, 3, 1, 6, 8, 2, 25, 9

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Rechtecksteckverbinder – Einsatztyp	Kontakttyp	Polkonfiguration	Anschlussmethode zu Draht und Kabel	Anzahl der Positionen	Drahtgröße	Drahtgröße	Kontaktnennstrom (max.)	Stromkreis Anwendung
HMN-D2-FC	T2111028201-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	2	Crimpkontakt	2	-	-	100 A	Strom und Signale
HMN-009-M	T2111092101-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	9	Crimpkontakt	9	28 – 20 AWG	-	5 A	Signal
HMN-012-F	T2111122201-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	12	Crimpkontakt	12	26 – 14 AWG	-	10 A	Strom und Signale
HMN-USB-F	T2114000201-007	Produktzeichnung 3D PDF	-	Stecksockel	4	-	4	-	-	1 A	Signal
HMN-DM	T3110009902-007	Produktzeichnung 3D PDF	Leere Einlage	-	-	-	-	-	-	-	-
HMN-Q1-M	T2111027101-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	1	Crimpkontakt	1	26 – 12 AWG	.14 – 4 mm²	16 A	Strom und Signale
HMN-017-M	T2111172101-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	17	Crimpkontakt	17	26 – 14 AWG	-	10 A	Strom und Signale
HMN-Q1-F	T2111027201-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	1	Crimpkontakt	1	26 – 12 AWG	.14 – 4 mm²	16 A	Strom und Signale
HMN-012-M	T2111122101-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	12	Crimpkontakt	12	26 – 14 AWG	-	10 A	Strom und Signale
HMN-025-M	T2111252101-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	25	Crimpkontakt	25	28 – 20 AWG	-	5 A	Signal
HMN-RJ45-MC	T2113000101-107	Produktzeichnung 3D PDF	-	Stift	8	-	8	-	-	1 A	Signal
HMN-008-M	T2111082101-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	8	Crimpkontakt	8	26 – 12 AWG	.14 – 4 mm²	16 A	Strom und Signale
HMN-004-M	T2111042101-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	4	Crimpkontakt	4	15 – 10 AWG	-	40 A	Strom und Signale
HMN-004-F	T2111042201-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	4	Crimpkontakt	4	15 – 10 AWG	-	40 A	Strom und Signale
HMN-Q3-F	T2111027201-702	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	8	Crimpkontakt	8	28 – 20 AWG	-	5 A	Signal
HMN-009-F	T2111092201-007	Produktzeichnung 3D PDF	-	Stecksockel	9	Crimpkontakt	9	28 – 20 AWG	-	5 A	Signal
HMN-RJ45-F	T2113000201-007	Produktzeichnung 3D PDF	-	Stecksockel	8	-	8	-	-	1 A	Signal
HMN-005-FS	T2110052201-007	Produktzeichnung 3D PDF	Kontakteinsatz	Stecksockel	5	-	5	14 – 20 AWG	.5 – 2.5 mm²	16 A	Strom und Signale
HMN-Q2-F	T2111027201-701	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	4	Crimpkontakt	4	26 – 14 AWG	-	10 A	Strom und Signale
HMN-002-MC	T2111020101-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	2	Crimpkontakt	2	-	-	70 A	Strom und Signale
HMN-003-F	T2111032201-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	3	Crimpkontakt	3	18 – 10 AWG	-	40 A	Strom und Signale
HMN-020-M	T2111202101-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	20	Crimpkontakt	20	26 – 12 AWG	.14 – 4 mm²	16 A	Strom und Signale
HMN-USB-M	T2114000101-007	Produktzeichnung 3D PDF	-	Stift	4	-	4	-	-	1 A	Signal
HMN-006-F	T2111062201-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	6	Crimpkontakt	6	26 – 12 AWG	.14 – 4 mm²	16 A	Strom und Signale
HMN-025-F	T2111252201-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	25	Crimpkontakt	25	28 – 20 AWG	-	5 A	Signal
HMN-Q2-M	T2111027101-701	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	4	Crimpkontakt	4	26 – 14 AWG	-	10 A	Strom und Signale
HMN-Q3-M	T2111027101-702	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	8	Crimpkontakt	8	28 – 20 AWG	-	5 A	Signal
HMN-020-F	T2111202201-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	20	Crimpkontakt	20	26 – 12 AWG	.14 – 4 mm²	16 A	Strom und Signale
HMN-006-M	T2111062101-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	6	Crimpkontakt	6	26 – 12 AWG	.14 – 4 mm²	16 A	Strom und Signale
HMN-005-MS	T2110052101-007	Produktzeichnung 3D PDF	Kontakteinsatz	Stift	5	-	5	14 – 20 AWG	.5 – 2.5 mm²	16 A	Strom und Signale
HMN-008-F	T2111082201-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	8	Crimpkontakt	8	26 – 12 AWG	.14 – 4 mm²	16 A	Strom und Signale
HMN-001-MC	T2111013101-007	Produktzeichnung 3D PDF	Kontakteinsatz	Stift	1	Crimpkontakt	1	-	-	200 A	Strom und Signale
HMN-001-FC	T2111013201-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	1	Crimpkontakt	1	-	-	200 A	Strom und Signale
HMN-003-M	T2111032101-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	3	Crimpkontakt	3	18 – 10 AWG	-	40 A	Strom und Signale
HMN-006-PM	T2111063101-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	6	Crimpkontakt	6	26 – 12 AWG	.14 – 4 mm²	16 A	Strom und Signale
HMN-006-PF	T2111063201-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	6	Crimpkontakt	6	26 – 12 AWG	.14 – 4 mm²	16 A	Strom und Signale
HMN-017-F	T2111172201-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	17	Crimpkontakt	17	26 – 14 AWG	-	10 A	Strom und Signale
HMN-D2-MC	T2111028101-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stift	2	Crimpkontakt	2	-	-	100 A	Strom und Signale
HMN-002-FC	T2111020201-007	Produktzeichnung 3D PDF	Einsatz für Kontakte	Stecksockel	2	Crimpkontakt	2	-	-	70 A	Strom und Signale

Übersicht

Die neue TE Connectivity Produktpalette an Einsätzen für Hochleistungs-Steckverbinder entspricht der Norm EN45545. Sie sind konform mit der europäischen Norm zum Brandschutz für Materialien und Produkte in Schienenfahrzeugen. Die neuen Einsätze von TE entsprechen den R22- und R23-Anforderungen der Gefährdungsstufe HL3. Ihr Betriebstemperaturbereich liegt zwischen -40 °C bis 125 °C. Die modularen Einsätze bieten den Kunden hohe Flexibilität für die Konfiguration von Bahnsteckverbindersystemen. Sie können für 1 bis 216 Stifte konfiguriert werden und ermöglichen die Übertragung von Signal, Daten und Strom über einen einzelnen Steckverbinder.

200

Nennstrom (A)

1000 V

Netzstromkreisspannung (V)

‑40 °C

Minimale Betriebstemperatur

SPEZIFIKATIONEN

EN45545: Brandschutz in Schienenfahrzeugen – Bahnanwendungen
EN61984: Steckverbinder – Sicherheitsanforderungen und Prüfungen
EN 50467: Elektrische Steckverbinder, Bestimmungen und Prüfverfahren –
Bahnanwendungen
IEC 60512: Steckverbinder für elektronische Einrichtungen -– Mess- und Prüfverfahren
IEC 60664-1: Isolationskoordination für Niederspannungsbetriebsmittel
(Teil 1)
EN 61373: Schienenfahrzeuge – Prüfungen für Schwingen und Schocken-
Bahnanwendungen: Brandschutz in Schienenfahrzeugen – Bahnanwendungen

ANWENDUNGSBEREICHE

Schienenfahrzeuge:
1. Antriebsumrichter
2. Stromverteilung
3. Wagenübergänge

VORTEILE

Konform mit Sicherheitsbestimmungen
Zuverlässige elektrische Verbindung
Hohe Flexibilität und Möglichkeit der Erstellung einer kundenspezifischen Schnittstelle
Zeitsparend durch einfache Montage der modularen Einsätze
Niedrigere Installationskosten dank Systemmodularitätsdesign

Datenblatt

EN45545-KONFORME HDC-EINSÄTZE

Datenblatt

HDC IP68 Hauben und Gehäuse für Korrosionsschutz

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Verpackungsmerkmale

Verpackungsmethode Box
Verpackungsmenge 6, 12

Sonstige Eigenschaften

Primäre Produktfarbe Grau

Elektrische Kennwerte

Netzstromkreisspannung (V) 400, 830, 690, 50, 500, 160, 250, 1000

Produktmerkmale

Steckverbinder/Kontakt-Anschluss an Leitungen und Kabel
Rechtecksteckverbinder – Einsatztyp Einsatz für Kontakte, Kontakteinsatz, Leere Einlage

Kontaktmerkmale

Kontakttyp Stecksockel, Stift
Polkonfiguration 12, 6, 3, 1, 2, 9, 20, 25, 4, 8, 17, 5
Kontaktnennstrom (max.) (A) 40, 70, 200, 5, 10, 100, 16, 1

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel Crimpkontakt

Konfigurationsmerkmale

Anzahl der Positionen 17, 12, 5, 20, 4, 3, 1, 6, 8, 2, 25, 9

Abmessungen

Drahtgröße (AWG) 26 – 14, 14 – 20, 28 – 20, 18 – 10, 26 – 12, 15 – 10
Drahtgröße (mm²) .14 – 4, .5 – 2.5

Betrieb/Anwendung

Stromkreis Anwendung Strom und Signale, Signal

Weitere

EU RoHS-Konformität Konform
EU ELV-Konformität Konform

Referenznummer

TE-interne Teilenummer CAT-H3399-H648

Literatur

Datenblätter/Katalogseiten

HEAVY DUTY CONNECTORS pdf Englisch
HEAVY DUTY CONNECTORS pdf Japanisch
EN45545 COMPLIANT HDC INSERTS pdf Englisch

Produktspezifikationen

HMN-002-MC and HMN-002-FC Insert Application Specification pdf Englisch

HDC HMN Modulares System, bahnkonform

Produktmerkmale

Rechtecksteckverbinder – Einsatztyp : Einsatz für Kontakte, Kontakteinsatz, Leere Einlage

Kontakttyp : Stecksockel, Stift

Polkonfiguration : 12, 6, 3, 1, 2, 9, 20, 25, 4, 8, 17, 5

Anschlussmethode zu Draht und Kabel : Crimpkontakt

Anzahl der Positionen : 17, 12, 5, 20, 4, 3, 1, 6, 8, 2, 25, 9

SPEZIFIKATIONEN

ANWENDUNGSBEREICHE

VORTEILE

Verpackungsmerkmale

Verpackungsmethode Box

Verpackungsmenge 6, 12

Sonstige Eigenschaften

Primäre Produktfarbe Grau

Elektrische Kennwerte

Netzstromkreisspannung (V) 400, 830, 690, 50, 500, 160, 250, 1000

Produktmerkmale

Steckverbinder/Kontakt-Anschluss an Leitungen und Kabel

Rechtecksteckverbinder – Einsatztyp Einsatz für Kontakte, Kontakteinsatz, Leere Einlage

Kontaktmerkmale

Kontakttyp Stecksockel, Stift

Polkonfiguration 12, 6, 3, 1, 2, 9, 20, 25, 4, 8, 17, 5

Kontaktnennstrom (max.) (A) 40, 70, 200, 5, 10, 100, 16, 1

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel Crimpkontakt

Konfigurationsmerkmale

Anzahl der Positionen 17, 12, 5, 20, 4, 3, 1, 6, 8, 2, 25, 9

Abmessungen

Drahtgröße (AWG) 26 – 14, 14 – 20, 28 – 20, 18 – 10, 26 – 12, 15 – 10

Drahtgröße (mm²) .14 – 4, .5 – 2.5

Betrieb/Anwendung

Stromkreis Anwendung Strom und Signale, Signal

Weitere

EU RoHS-Konformität Konform

EU ELV-Konformität Konform

Referenznummer

TE-interne Teilenummer CAT-H3399-H648

Datenblätter/Katalogseiten

Produktspezifikationen

HDC HMN Modulares System, bahnkonform

Produktmerkmale

Rechtecksteckverbinder – Einsatztyp : Einsatz für Kontakte, Kontakteinsatz, Leere Einlage

Kontakttyp : Stecksockel, Stift

Polkonfiguration : 12, 6, 3, 1, 2, 9, 20, 25, 4, 8, 17, 5

Anschlussmethode zu Draht und Kabel : Crimpkontakt

Anzahl der Positionen : 17, 12, 5, 20, 4, 3, 1, 6, 8, 2, 25, 9

SPEZIFIKATIONEN

ANWENDUNGSBEREICHE

VORTEILE

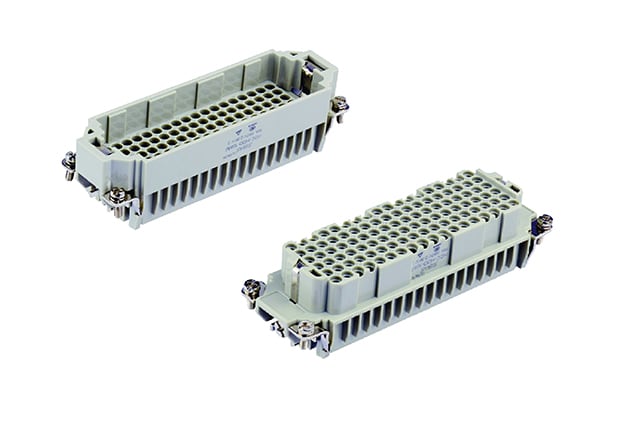

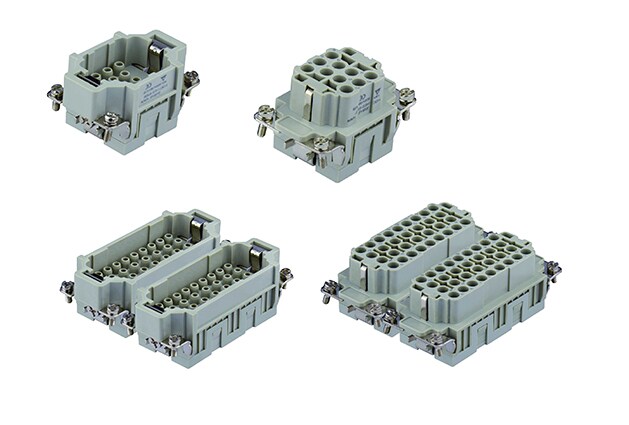

Sehen Sie sich unsere anderen HDC-Einsatzmodelle an
