DEUTSCH HDP20 Gehäuse

DEUTSCH

DEUTSCH HDP
DEUTSCH HD

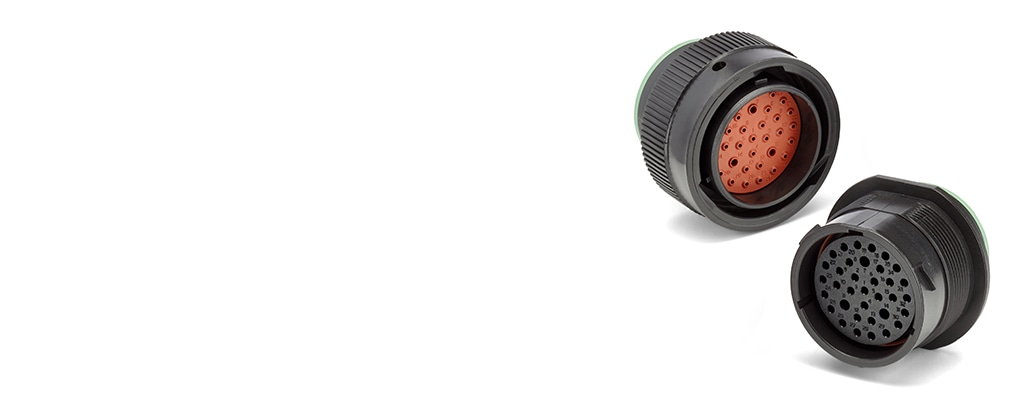

DEUTSCH HDP20 Gehäuse sind runde Thermoplast-Steckverbinder, die in mehreren Stiftkonfigurationen mit 2 bis 47 Kontaktkammern angeboten werden. HDP20 Gehäuse verfügen über einen Kupplungsring zur Verbindung und sind passend für DEUTSCH Kontakte der Größen 4 bis 20 (100 bis 7,5 Ampere).

Mehr Weniger

Produktmerkmale

Anzahl der Positionen : 47, 6, 8, 16, 23, 29, 14, 20, 31, 35, 21, 33, 7, 18, 19, 9
Steckverbinder- und Gehäusetyp : Buchsengehäuse, Buchse, Stecker, Stiftgehäuse
Stiftdurchmesser (mm): 1.02, 5.7, 5.72, 2.39, 2.4, 1.6, 3.6, 1, 3.61, 1.59
Stiftdurchmesser (in): .04, .225, .063, .062, .094, .142
Steckverbindersystem : Draht-an-Draht, Draht-an-Schalttafel
Abdichtbar : Ja

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Steckverbindersystem	Anzahl der Positionen	Steckverbinder- und Gehäusetyp	Stiftdurchmesser	Primäre Produktfarbe	Kontaktnennstrom (max.)	Stromkreis Anwendung	Steckverbinderbefestigungs-Typ	Nominalspannungs-Architektur	Primäre Verriegelungsfunktion	EU RoHS-Konformität	EU ELV-Konformität
PLG, 9P, BLK, N, 4/8/12, P	HDP26-24-9PN	Produktzeichnung 3D PDF	Draht-an-Schalttafel	9	Stiftgehäuse	2.4 mm, 3.6 mm, 5.7 mm	Schwarz	100 A, 25 A, 60 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 21P, BLK, N, 20, P	HDP26-18-21PN	Produktzeichnung 3D PDF	Draht-an-Schalttafel	21	Stiftgehäuse	1 mm	Schwarz	7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 31P, BLK, E, RNG, 16, P	HDP24-24-31PE-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	31	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 19P, BLK, E, THD, 12/16, S	HDP26-24-19SE-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	19	Buchsengehäuse	1.6 mm, 2.4 mm	Schwarz	25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 9P, BLK, N, THD, 4/8/12, S	HDP24-24-9SN-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	9	Buchsengehäuse	2.4 mm, 3.6 mm, 5.7 mm	Schwarz	100 A, 25 A, 60 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 31P, BLK, T, THD, 16, S	HDP26-24-31ST-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	31	Buchsengehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 20P, BLK, E, RNG, 16/20, P	HDP24-18-20PE-L017	3D PDF	Draht-an-Draht	20	Stiftgehäuse	1.6 mm, 1 mm	Schwarz	13 A, 7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 14P, BLK, E, 4/12/16, S	HDP24-24-14SE	Produktzeichnung 3D PDF	Draht-an-Draht	14	Buchsengehäuse	2.39 mm, 5.72 mm, 1.59 mm	Schwarz	100 A, 25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Ins Gehäuse integriert	Konform	Konform
REC, 23P, BLK, T, 16, S	HDP24-24-23ST	Produktzeichnung 3D PDF	Draht-an-Schalttafel	23	Buchsengehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 9P, BLK, E, THD, 4/8/12, S	HDP24-24-9SE-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	9	Buchsengehäuse	2.4 mm, 3.6 mm, 5.7 mm	Schwarz	100 A, 25 A, 60 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 16P, BLK, E, 12, P	HDP26-24-16PE	Produktzeichnung 3D PDF	Draht-an-Schalttafel	16	Stiftgehäuse	2.4 mm	Schwarz	25 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 16P, BLK, E, 12, S	HDP26-24-16SE	Produktzeichnung 3D PDF	Draht-an-Schalttafel	16	Buchsengehäuse	2.4 mm	Schwarz	25 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 19P, BLK, E, 12/16, S	HDP26-24-19SE	Produktzeichnung 3D PDF	Draht-an-Schalttafel	19	Buchsengehäuse	1.6 mm, 2.4 mm	Schwarz	25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 19P, BLK, E, WTHD, 12/16, P	YHDP26-24-19PEL024	Produktzeichnung 3D PDF	Draht-an-Draht	19	Buchsengehäuse	2.39 mm, 1.59 mm	Schwarz	25 A, 13 A	Leistung	Kabelbefestigung (freihängend)	250 V	Ins Gehäuse integriert	Konform	Konform
HDP26-18-8SE-L024, PLG, 8P, E, WTHD,12,S	2293819-1	3D PDF	Draht-an-Draht	8	Stecker	2.4 mm	Schwarz	25 A	Leistung	Leiterplatten-Befestigung	-	Kontakthalterung	Konform	Konform
REC, 14P, BLK, E, 16, P	HDP24-18-14PE	Produktzeichnung 3D PDF	Draht-an-Draht	14	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 14P, BLK, N, 16, S	HDP24-18-14SN	Produktzeichnung 3D PDF	Draht-an-Draht	14	Buchsengehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 14P, BLK, N, 4/12/16, P	HDP24-24-14PN	Produktzeichnung 3D PDF	Draht-an-Draht	14	Stiftgehäuse	2.39 mm, 5.72 mm, 1.59 mm	Schwarz	100 A, 25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Ins Gehäuse integriert	Konform	Konform
REC, 14P, BLK, E, 16, S	HDP24-18-14SE	Produktzeichnung 3D PDF	Draht-an-Draht	14	Buchsengehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 16P, BLK, N, RNG, 12, P	HDP24-24-16PN-L017	Produktzeichnung 3D PDF	Draht-an-Draht	16	Stiftgehäuse	2.39 mm	Schwarz	25 A	Leistung	Leiterplatten-Befestigung	250 V	Ins Gehäuse integriert	Konform	Konform
REC, 19P, BLK, N, THD, 12/16, P	HDP24-24-19PN-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	19	Stiftgehäuse	1.6 mm, 2.4 mm	Schwarz	25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 23P, BLK, E, THD, 16, P	HDP26-24-23PE-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	23	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 21P, BLK, N, THD, 12/16, S	HDP24-24-21SN-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	21	Buchsengehäuse	1.6 mm, 2.4 mm	Schwarz	25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 23P, BLK, T, 16, P	HDP26-24-23PT	Produktzeichnung 3D PDF	Draht-an-Schalttafel	23	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 23P, BLK, E, 16, S	HDP24-24-23SE	Produktzeichnung 3D PDF	Draht-an-Schalttafel	23	Buchsengehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 35P, BLK, N, RNG, 16/20, S	HDP26-24-35SN-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	35	Buchsengehäuse	1.6 mm, 1 mm	Schwarz	13 A, 7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 9P, BLK, E, THD, 8/12/16, S	HDP26-24-91SE-L015	3D PDF	Draht-an-Schalttafel	9	Buchsengehäuse	1.6 mm, 2.4 mm, 3.6 mm	Schwarz	25 A, 13 A, 60 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform mit Ausnahmen	Konform mit Ausnahmen
REC, 31P, BLK, T, THD, 16, P	HDP24-24-31PT-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	31	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 9P, BLK, E, 4/8/12, S	HDP24-24-9SE	Produktzeichnung 3D PDF	Draht-an-Schalttafel	9	Buchsengehäuse	2.4 mm, 3.6 mm, 5.7 mm	Schwarz	100 A, 25 A, 60 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 35P, BLK, E, WTHD, 16/20, S	YHDP26-24-35SEL024	Produktzeichnung 3D PDF	Draht-an-Draht	35	Buchsengehäuse	1.02 mm, 1.59 mm	Schwarz	13 A, 7.5 A	Leistung	Kabelbefestigung (freihängend)	250 V	Ins Gehäuse integriert	Konform	Konform
PLG, 18P, BLK, N, 8/12/16, S	HDP26-24-18SN	Produktzeichnung 3D PDF	Draht-an-Schalttafel	18	Buchsengehäuse	1.6 mm, 2.4 mm, 3.6 mm	Schwarz	25 A, 13 A, 60 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 14P, BLK, E, 4/12/16, P	HDP24-24-14PE	Produktzeichnung 3D PDF	Draht-an-Draht	14	Stiftgehäuse	2.39 mm, 5.72 mm, 1.59 mm	Schwarz	100 A, 25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Ins Gehäuse integriert	Konform	Konform
REC, 18P, BLK, N, 8/12/16, S	HDP24-24-18SN	Produktzeichnung 3D PDF	Draht-an-Schalttafel	18	Buchsengehäuse	1.6 mm, 2.4 mm, 3.6 mm	Schwarz	25 A, 13 A, 60 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 19P, BLK, E, RNG, 12/16, S	HDP24-24-19SE-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	19	Buchsengehäuse	1.6 mm, 2.4 mm	Schwarz	25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 23P, BLK, N, 16, S	HDP24-24-23SN	Produktzeichnung 3D PDF	Draht-an-Schalttafel	23	Buchsengehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 47P, BLK, E, RNG, 16/20, S	HDP24-24-47SE-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	47	Buchsengehäuse	1.6 mm, 1 mm	Schwarz	13 A, 7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 14P, BLK, N, THD, 4/12/16, P	HDP26-24-14PN-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	14	Stiftgehäuse	1.6 mm, 2.4 mm, 5.7 mm	Schwarz	100 A, 25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 14P, BLK, E, WTHD, 16, S	YHDP26-18-14SEL024	3D PDF	Draht-an-Draht	14	Buchsengehäuse	1.59 mm	Schwarz	13 A	Leistung	Kabelbefestigung (freihängend)	250 V	Ins Gehäuse integriert	Konform	Konform
PLG, 9P, BLK, E, WTHD, 8/12/16, S	YHDP26-24-91SEL024	3D PDF	Draht-an-Draht	9	Buchsengehäuse	2.39 mm, 3.61 mm, 1.59 mm	Schwarz	25 A, 13 A, 60 A	Leistung	Kabelbefestigung (freihängend)	250 V	Ins Gehäuse integriert	Konform mit Ausnahmen	Konform mit Ausnahmen
REC, 29P, BLK, E, RNG, 12/16/20, P	HDP24-24-29PE-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	29	Stiftgehäuse	1.6 mm, 2.4 mm, 1 mm	Schwarz	25 A, 13 A, 7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 35P, BLK, E, 16/20, P	HDP24-24-35PE	Produktzeichnung 3D PDF	Draht-an-Schalttafel	35	Stiftgehäuse	1.6 mm, 1 mm	Schwarz	13 A, 7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 14P, BLK, N, THD, 16, S	HDP26-18-14SN-L015	3D PDF	Draht-an-Draht	14	Buchsengehäuse	1.59 mm	Schwarz	13 A	Strom und Signale	Kabelbefestigung (freihängend)	24 V, 48 V, 12 V	Kontakthalterung	Konform	Konform
PLG, 16P, BLK, N, THD, 12, P	HDP26-24-16PN-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	16	Stiftgehäuse	2.4 mm	Schwarz	25 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 18P, BLK, E, RNG, 8/12/16, S	HDP24-24-18SE-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	18	Buchsengehäuse	1.6 mm, 2.4 mm, 3.6 mm	Schwarz	25 A, 13 A, 60 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 14P, BLK, E, RNG, 16, P	HDP24-18-14PE-L017	3D PDF	Draht-an-Draht	14	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 21P, BLK, N, 20, P	HDP24-18-21PN	Produktzeichnung 3D PDF	Draht-an-Draht	21	Stiftgehäuse	1 mm	Schwarz	7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 6P, BLK, N, 4/16, P	HDP24-18-6PN	Produktzeichnung 3D PDF	Draht-an-Draht	6	Stiftgehäuse	1.6 mm, 5.7 mm	-	100 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 19P, BLK, E, RNG, 12/16, P	HDP24-24-19PE-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	19	Stiftgehäuse	1.6 mm, 2.4 mm	Schwarz	25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 20P, BLK, N, RNG, 16/20, S	HDP26-18-20SN-L017	3D PDF	Draht-an-Schalttafel	20	Buchsengehäuse	1.6 mm, 1 mm	Schwarz	13 A, 7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 16P, BLK, E, 12, S	HDP24-24-16SE	Produktzeichnung 3D PDF	Draht-an-Draht	16	Buchsengehäuse	2.39 mm	Schwarz	25 A	Leistung	Leiterplatten-Befestigung	250 V	Ins Gehäuse integriert	Konform	Konform
REC, 23P, BLK, T, THD, 16, P	HDP24-24-23PT-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	23	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 8P, BLK, N, 12, P	HDP26-18-8PN	Produktzeichnung 3D PDF	Draht-an-Schalttafel	8	Stiftgehäuse	2.4 mm	Schwarz	25 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 16P, BLK, E, RNG, 12, S	HDP24-24-16SE-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	16	Buchsengehäuse	2.4 mm	Schwarz	25 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 31P, BLK, E, RNG, 16, S	HDP24-24-31SE-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	31	Buchsengehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 16P, BLK, N, RNG, 12, S	HDP26-24-16SN-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	16	Buchsengehäuse	2.4 mm	Schwarz	25 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 21P, BLK, N, RNG, 12/16, P	HDP24-24-21PN-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	21	Stiftgehäuse	1.6 mm, 2.4 mm	Schwarz	25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 8P, BLK, N, 12, S	HDP24-18-8SN	Produktzeichnung 3D PDF	Draht-an-Draht	8	Buchsengehäuse	2.4 mm	Schwarz	25 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 29P, BLK, E, THD, 12/16/20, S	HDP26-24-29SE-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	29	Buchsengehäuse	1.6 mm, 2.4 mm, 1 mm	Schwarz	25 A, 13 A, 7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 31P, BLK, T, RNG, 16, P	HDP24-24-31PT-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	31	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 23P, BLK, N, THD, 16, P	HDP24-24-23PN-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	23	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 21P, BLK, N, RNG, 20, P	HDP26-18-21PN-L017	3D PDF	Draht-an-Schalttafel	21	Stiftgehäuse	1 mm	Schwarz	7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 19P, BLK, E, WTHD, 12/16, S	YHDP24-24-19SEL024	Produktzeichnung 3D PDF	Draht-an-Draht	19	Buchsengehäuse	2.39 mm, 1.59 mm	Schwarz	25 A, 13 A	Leistung	Kabelbefestigung (freihängend)	250 V	Ins Gehäuse integriert	Konform	Konform
REC, 31P, BLK, T, 16, P	HDP24-24-31PT	Produktzeichnung 3D PDF	Draht-an-Schalttafel	31	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 6P, BLK, N, 1256 BLKD, THD, 4/16, S	YHDP26-18-6SN-CL21	3D PDF	Draht-an-Draht	6	Buchsengehäuse	5.72 mm, 1.59 mm	Schwarz	100 A, 13 A	Leistung	Kabelbefestigung (freihängend)	250 V	Ins Gehäuse integriert	Konform	Konform
REC, 47P, BLK, E, THD, 16/20, P	HDP24-24-47PE-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	47	Stiftgehäuse	1.6 mm, 1 mm	Schwarz	13 A, 7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 31P, BLK, E, 16, S	HDP24-24-31SE	Produktzeichnung 3D PDF	Draht-an-Schalttafel	31	Buchsengehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 33P, BLK, N, 20, P	HDP24-24-33PN	Produktzeichnung 3D PDF	Draht-an-Schalttafel	33	Stiftgehäuse	1 mm	Schwarz	7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 14P, BLK, N, 4/12/16, S	HDP26-24-14SN	Produktzeichnung 3D PDF	Draht-an-Schalttafel	14	Buchsengehäuse	1.6 mm, 2.4 mm, 5.7 mm	Schwarz	100 A, 25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 14P, BLK, N, RNG, 4/12/16, S	HDP26-24-14SN-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	14	Buchsengehäuse	1.6 mm, 2.4 mm, 5.7 mm	Schwarz	100 A, 25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 14P, BLK, E, THD, 16, P	HDP24-18-14PE-L015	3D PDF	Draht-an-Schalttafel	14	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	-	Ins Gehäuse integriert	Konform	Konform
REC, 31P, BLK, E, THD, 16, P	HDP24-24-31PE-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	31	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 33P, BLK, N, RNG, 20, P	HDP24-24-33PN-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	33	Stiftgehäuse	1 mm	Schwarz	7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 31P, BLK, T, THD, 16, P	HDP26-24-31PT-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	31	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 20P, BLK, E, 16/20, P	HDP24-18-20PE	Produktzeichnung 3D PDF	Draht-an-Draht	20	Stiftgehäuse	1.6 mm, 1 mm	Schwarz	13 A, 7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 35P, BLK, N, RNG, 16/20, S	HDP24-24-35SN-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	35	Buchsengehäuse	1.6 mm, 1 mm	Schwarz	13 A, 7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 14P, BLK, E, RNG, 4/12/16, P	HDP24-24-14PE-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	14	Stiftgehäuse	1.6 mm, 2.4 mm, 5.7 mm	Schwarz	100 A, 25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 8P, BLK, N, RNG, 12, S	HDP26-18-8SN-L017	3D PDF	Draht-an-Schalttafel	8	Buchsengehäuse	2.4 mm	Schwarz	25 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 9P, BLK, E, RNG, 4/8/12, P	HDP26-24-9PE-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	9	Stiftgehäuse	2.4 mm, 3.6 mm, 5.7 mm	Schwarz	100 A, 25 A, 60 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 14P, BLK, N, 16, P	HDP26-18-14PN	Produktzeichnung 3D PDF	Draht-an-Schalttafel	14	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 23P, BLK, E, WTHD, 16, S	YHDP26-24-23SEL024	Produktzeichnung 3D PDF	Draht-an-Draht	23	Buchsengehäuse	1.59 mm	Schwarz	13 A	Leistung	Kabelbefestigung (freihängend)	250 V	Ins Gehäuse integriert	Konform	Konform
PLG, 6P, BLK, N, RNG, 4/16, S	HDP26-18-6SN-L017	3D PDF	Draht-an-Schalttafel	6	Buchsengehäuse	1.6 mm, 5.7 mm	Schwarz	100 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 21P, BLK, N, 12/16, S	HDP26-24-21SN	Produktzeichnung 3D PDF	Draht-an-Schalttafel	21	Buchsengehäuse	1.6 mm, 2.4 mm	Schwarz	25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 23P, BLK, E, THD, 16, S	HDP26-24-23SE-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	23	Buchsengehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 31P, BLK, T, RNG, 16, S	HDP26-24-31ST-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	31	Buchsengehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 35P, BLK, E, 16/20, S	HDP26-24-35SE	Produktzeichnung 3D PDF	Draht-an-Schalttafel	35	Buchsengehäuse	1.6 mm, 1 mm	Schwarz	13 A, 7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 19P, BLK, E, WTHD, 12/16, S	YHDP26-24-19SEL024	Produktzeichnung 3D PDF	Draht-an-Draht	19	Buchsengehäuse	2.39 mm, 1.59 mm	Schwarz	25 A, 13 A	Leistung	Kabelbefestigung (freihängend)	250 V	Ins Gehäuse integriert	Konform	Konform
PLG, 14P, BLK, E, RNG, 16, S	HDP26-18-14SE-L017	3D PDF	Draht-an-Schalttafel	14	Buchsengehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 20P, BLK, E, 16/20, S	HDP26-18-20SE	Produktzeichnung 3D PDF	Draht-an-Schalttafel	20	Buchsengehäuse	1.6 mm, 1 mm	Schwarz	13 A, 7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 23P, BLK, N, 16, P	HDP26-24-23PN	Produktzeichnung 3D PDF	Draht-an-Schalttafel	23	Stiftgehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 23P, BLK, E, WTHD, 16, P	YHDP24-24-23PEL024	Produktzeichnung 3D PDF	Draht-an-Draht	23	Stiftgehäuse	1.59 mm	Schwarz	13 A	Leistung	Kabelbefestigung (freihängend)	250 V	Ins Gehäuse integriert	Konform	Konform
PLG, 20P, BLK, E, WTHD, 16/20, S	YHDP26-18-20SEL024	3D PDF	Draht-an-Draht	20	Buchsengehäuse	1.02 mm, 1.59 mm	Schwarz	13 A, 7.5 A	Leistung	Kabelbefestigung (freihängend)	250 V	Ins Gehäuse integriert	Konform	Konform
REC, 21P, BLK, N, RNG, 20, S	HDP24-18-21SN-L017	3D PDF	Draht-an-Draht	21	Buchsengehäuse	1 mm	Schwarz	7.5 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 21P, BLK, E, RNG, 12/16, S	HDP24-24-21SE-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	21	Buchsengehäuse	1.6 mm, 2.4 mm	Schwarz	25 A, 13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 16P, BLK, N, RNG, 12, P	HDP26-24-16PN-L017	Produktzeichnung 3D PDF	Draht-an-Schalttafel	16	Stiftgehäuse	2.4 mm	Schwarz	25 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 18P, BLK, N, THD, 8/12/16, P	HDP26-24-18PN-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	18	Stiftgehäuse	1.6 mm, 2.4 mm, 3.6 mm	Schwarz	25 A, 13 A, 60 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 23P, BLK, N, THD, 16, S	HDP26-24-23SN-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	23	Buchsengehäuse	1.6 mm	Schwarz	13 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
PLG, 9P, BLK, E, THD, 4/8/12, P	HDP26-24-9PE-L015	Produktzeichnung 3D PDF	Draht-an-Schalttafel	9	Stiftgehäuse	2.4 mm, 3.6 mm, 5.7 mm	Schwarz	100 A, 25 A, 60 A	Leistung	Leiterplatten-Befestigung	250 V	Kontakthalterung	Konform	Konform
REC, 18P, BLK, E, WTHD, 8/12/16, P	YHDP24-24-18PEL024	Produktzeichnung 3D PDF	Draht-an-Draht	18	Stiftgehäuse	2.39 mm, 3.61 mm, 1.59 mm	Schwarz	25 A, 13 A, 60 A	Leistung	Kabelbefestigung (freihängend)	250 V	Ins Gehäuse integriert	Konform	Konform
PLG, 7P, BLK, N, 4AWG, THD, 4/16, S	YHDP26-24-7SN-CL22	3D PDF	Draht-an-Draht	7	Buchsengehäuse	5.72 mm, 1.59 mm	Schwarz	100 A, 13 A	Leistung	Kabelbefestigung (freihängend)	250 V	Ins Gehäuse integriert	Konform	Konform
PLG, 9P, BLK, E, WTHD, 4/8/12, S	YHDP26-24-9SE-L024	Produktzeichnung 3D PDF	Draht-an-Draht	9	Buchsengehäuse	2.39 mm, 3.61 mm, 5.72 mm	Schwarz	100 A, 25 A, 60 A	Leistung	Kabelbefestigung (freihängend)	250 V	Ins Gehäuse integriert	Konform	Konform

Übersicht

Unsere DEUTSCH HDP20 Gehäuse sind Thermoplast-Verbundgehäuse und bestens geeignet für Anwendungen, in denen Chemikalien das Gehäuse beschädigen können.

Serienübersicht

Passend für Kontakte der Größen 4 (100 A), 8 (60 A), 12 (25 A), 16 (13 A) und 20 (7,5 A)
4 – 22 AWG (25,00 – 0,35 mm²)
Kontaktkammeranordnungen für 2, 6, 7, 8, 9, 14, 16, 18, 19, 20, 21, 23, 29, 31, 33, 35 und 47 Kontakte
Fliegende oder Flanschmontage
Rundes Thermoplast-Gehäuse
Kupplungsring zur Verbindung
Erhältliches Zubehör: Endgehäuse, Muffen, Staubkappen, Dichtungen, Befestigungsmittel, Zugentlastung

ALLE DEUTSCH HDP20 PRODUKTE ANZEIGEN

ALLE DEUTSCH HDP20 PRODUKTE ANZEIGEN
DEUTSCH HDP20 Steckverbinder sind robuste und gegen Umwelteinflüsse abgedichtete mehrpolige Steckverbinder mit einem Gehäuse aus Verbundwerkstoff.

FAQ

Häufig gestellte Fragen

F: Was ist ein HDP20 Steckverbinder?

A: Die umgebungsfest abgedichteten DEUTSCH HDP20 Steckverbinder sind für Kabel-an-Kabel-Anwendungen ausgelegt. HDP20 Steckverbinder eignen sich für raue Umgebungen, in denen sich eine auch nur geringfügig schlechtere Verbindungsqualität kritisch auswirken kann.

F: Was sind die geeigneten Anwendungen für HDP20 Steckverbinder?

A: LKWs, Busse, Off-Road-Fahrzeuge, Baumaschinen, Landmaschinen, Muldenkipper, Einsatzfahrzeuge, Forstwirtschaft, Sportschiffe/Sportboote, Motorräder

Lesen Sie weitere häufig gestellte Fragen zu DEUTSCH HDP20 Steckverbindern.

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Weitere

Wartbar Ja
Steckverbinder-Positionssicherung (CPA) Nein
EU RoHS-Konformität Konform, Konform mit Ausnahmen
EU ELV-Konformität Konform mit Ausnahmen, Konform

Verpackungsmerkmale

Verpackungsmethode Paket, Box, Tray
Verpackungsmenge 200, 120, 1, 150, 30, 40

Elektrische Kennwerte

Betriebsspannung (VDC) 250
Betriebsspannung (VAC) 250
Nominalspannungs-Architektur (V) 24, 12, 48, 250

Kontaktmerkmale

Kontakttyp Stecksockel, Stift
Kontaktgröße Größe 8, Größe 16, Größe 12, Größe 20, Größe 4
Stiftdurchmesser (mm) 1.02, 5.7, 5.72, 2.39, 2.4, 1.6, 3.6, 1, 3.61, 1.59
Stiftdurchmesser (in) .04, .225, .063, .062, .094, .142
Kontaktnennstrom (max.) (A) 60, 13, 25, 7.5, 100

Abmessungen

Steckverbinderhöhe (mm) 42.5, 41.5, 38.6, 58,7, 43.17, 49.53, 44.2, 38.3, 47.63, 45.8, 41.28, 47.5, 55,4, 41.9, 44.4, 44,7, 41.3
Steckverbinderhöhe (in) 1.62, 1.51, 1.625, 1.65, 1.74, 1.52, 1.8, 1.95, 1.63, 1.67, 1.7, 2.18, 1,87, 1.6, 1.75, 1.875, 1,76, 2,31
Produktlänge (mm) 38.3, 38.63, 43.2, 42.55, 41.53, 45.77, 58.67, 55.45, 41.86, 49.5, 50.8, 50.1, 44.4
Produktlänge (in) 2.31, 1.675, 1.97, 1.508, 1.521, 1.7, 1.648, 2, 1.635, 2.183, 1.802, 1.75, 1.95
Kompatibler Isolationsdurchmesserbereich (mm) 3.43 – 5.59, 6,6 – 7,4, 2.5 – 3.4, 7.11 – 7.42, 1.35 – 2.62, 3.4 – 4.32, 7.9 – 10.67, 1,4 – 3,8, 1.35 – 3.05, 2,9 – 4,5, 1,9 – 3,5, 1.35 – 2.69, 6.63 – 7.42, 3,6 – 5,2, 1,3 – 3,2, 1.02 – 2.41, 4.83 – 6.1, 2.46 – 4.01, 7,1 – 7,4, 2.54 – 3.4, 1,9 – 3,2, 1.02 – 2.1
Kompatibler Isolationsdurchmesserbereich (in) .1 – .134, .1 – .135, .04 – .083, .053 – .103, .135 – .22, .053 – .12, ,075 – ,138, .134 – .17, ,055 – ,149, .14 – .204, ,05 – ,125, ,051 – ,125, .311 – .42, ,114 – ,177, ,055 – ,15, .28 – .292, .053 – .106, .19 – .24, .097 – .158, .04 – .095, .261 – .292, .075 – .125
Produktbreite (mm) 50.8, 47.6, 43.17, 41.2, 41.3, 44.45, 49.5, 43.2, 49.53
Produktbreite (in) 1.87, 2, 1.7, 1.95, 1.75, 1.62

Gehäusemerkmale

Gehäusematerial PA 66 GF, PA GF, PA 66 GF30, PA 66

Konfigurationsmerkmale

Steckverbinder-Dichtungstyp N-DICHTUNG, T-DICHTUNG, E-DICHTUNG
Steckverbindermodifikation Adapter mit Gewinde, Ringadapter, Gesperrte Kontaktkammern, Adapter mit breitem Gewinde
Leere Kontaktkammerposition 0
Anzahl der Positionen 47, 6, 8, 16, 23, 29, 14, 20, 31, 35, 21, 33, 7, 18, 19, 9

Produktmerkmale

Steckverbinderform Rund
Gemischte und Hybrid-Steckverbinder Ja, Nein
Steckverbinder- und Gehäusetyp Buchsengehäuse, Buchse, Stecker, Stiftgehäuse
Steckverbindersystem Draht-an-Draht, Draht-an-Schalttafel
Abdichtbar Ja
Primäre Verriegelungsfunktion Ins Gehäuse integriert, Kontakthalterung
Steckverbinder/Kontakt-Anschluss an Leitungen und Kabel

Industriestandards

UL-Brandschutzklasse Prüfung bei 20 mm hoher Flamme gemäß Standard UL-94, UL 94V-0
IP-Schutzart IP67

Montage und Anschlusstechnik

Kontaktpositionssicherung (TPA) Nein
Gegensteckführungstyp Führungsanschluss, Polarisiernut, Führungspfosten
Zugentlastung Ohne, Nach Zubehör hinzufügen
Gegensteckführung Mit
Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend), Leiterplatten-Befestigung

Sonstige Eigenschaften

Kabelausgangswinkel 180°
Primäre Produktfarbe Schwarz

Verwendungsbedingungen

Betriebstemperatur (max) 125 °C [ 257 °F ]
Betriebstemperaturbereich -55 – 125 °C [ -67 – 257 °F ]

Betrieb/Anwendung

Stromkreis Anwendung Strom und Signale, Leistung

Referenznummer

TE-interne Teilenummer CAT-H396-CH8172

Literatur

DEUTSCH, TE Connectivity und TE connectivity (Logo) sind Marken.

DEUTSCH HDP20 Gehäuse

Produktmerkmale

Anzahl der Positionen : 47, 6, 8, 16, 23, 29, 14, 20, 31, 35, 21, 33, 7, 18, 19, 9

Steckverbinder- und Gehäusetyp : Buchsengehäuse, Buchse, Stecker, Stiftgehäuse

Stiftdurchmesser (mm): 1.02, 5.7, 5.72, 2.39, 2.4, 1.6, 3.6, 1, 3.61, 1.59

Stiftdurchmesser (in): .04, .225, .063, .062, .094, .142

Steckverbindersystem : Draht-an-Draht, Draht-an-Schalttafel

Abdichtbar : Ja

Serienübersicht

ALLE DEUTSCH HDP20 PRODUKTE ANZEIGEN

Häufig gestellte Fragen

Weitere

Wartbar Ja

Steckverbinder-Positionssicherung (CPA) Nein

EU RoHS-Konformität Konform, Konform mit Ausnahmen

EU ELV-Konformität Konform mit Ausnahmen, Konform

Verpackungsmerkmale

Verpackungsmethode Paket, Box, Tray

Verpackungsmenge 200, 120, 1, 150, 30, 40

Elektrische Kennwerte

Betriebsspannung (VDC) 250

Betriebsspannung (VAC) 250

Nominalspannungs-Architektur (V) 24, 12, 48, 250

Kontaktmerkmale

Kontakttyp Stecksockel, Stift

Kontaktgröße Größe 8, Größe 16, Größe 12, Größe 20, Größe 4

Stiftdurchmesser (mm) 1.02, 5.7, 5.72, 2.39, 2.4, 1.6, 3.6, 1, 3.61, 1.59

Stiftdurchmesser (in) .04, .225, .063, .062, .094, .142

Kontaktnennstrom (max.) (A) 60, 13, 25, 7.5, 100

Abmessungen

Steckverbinderhöhe (mm) 42.5, 41.5, 38.6, 58,7, 43.17, 49.53, 44.2, 38.3, 47.63, 45.8, 41.28, 47.5, 55,4, 41.9, 44.4, 44,7, 41.3

Steckverbinderhöhe (in) 1.62, 1.51, 1.625, 1.65, 1.74, 1.52, 1.8, 1.95, 1.63, 1.67, 1.7, 2.18, 1,87, 1.6, 1.75, 1.875, 1,76, 2,31

Produktlänge (mm) 38.3, 38.63, 43.2, 42.55, 41.53, 45.77, 58.67, 55.45, 41.86, 49.5, 50.8, 50.1, 44.4

Produktlänge (in) 2.31, 1.675, 1.97, 1.508, 1.521, 1.7, 1.648, 2, 1.635, 2.183, 1.802, 1.75, 1.95

Produktbreite (mm) 50.8, 47.6, 43.17, 41.2, 41.3, 44.45, 49.5, 43.2, 49.53

Produktbreite (in) 1.87, 2, 1.7, 1.95, 1.75, 1.62

Gehäusemerkmale

Gehäusematerial PA 66 GF, PA GF, PA 66 GF30, PA 66

Konfigurationsmerkmale

Steckverbinder-Dichtungstyp N-DICHTUNG, T-DICHTUNG, E-DICHTUNG

Steckverbindermodifikation Adapter mit Gewinde, Ringadapter, Gesperrte Kontaktkammern, Adapter mit breitem Gewinde

Leere Kontaktkammerposition 0

Anzahl der Positionen 47, 6, 8, 16, 23, 29, 14, 20, 31, 35, 21, 33, 7, 18, 19, 9

Produktmerkmale

Steckverbinderform Rund

Gemischte und Hybrid-Steckverbinder Ja, Nein

Steckverbinder- und Gehäusetyp Buchsengehäuse, Buchse, Stecker, Stiftgehäuse

Steckverbindersystem Draht-an-Draht, Draht-an-Schalttafel

Abdichtbar Ja

Primäre Verriegelungsfunktion Ins Gehäuse integriert, Kontakthalterung

Steckverbinder/Kontakt-Anschluss an Leitungen und Kabel

Industriestandards

UL-Brandschutzklasse Prüfung bei 20 mm hoher Flamme gemäß Standard UL-94, UL 94V-0

IP-Schutzart IP67

Montage und Anschlusstechnik

Kontaktpositionssicherung (TPA) Nein

Gegensteckführungstyp Führungsanschluss, Polarisiernut, Führungspfosten

Zugentlastung Ohne, Nach Zubehör hinzufügen

Gegensteckführung Mit

Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend), Leiterplatten-Befestigung

Sonstige Eigenschaften

Kabelausgangswinkel 180°

Primäre Produktfarbe Schwarz

Verwendungsbedingungen

Betriebstemperatur (max) 125 °C [ 257 °F ]

Betriebstemperaturbereich -55 – 125 °C [ -67 – 257 °F ]

Betrieb/Anwendung

Stromkreis Anwendung Strom und Signale, Leistung

Referenznummer

TE-interne Teilenummer CAT-H396-CH8172

Flipbook-Katalog

Produktspezifikationen

Connector Selector
