Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

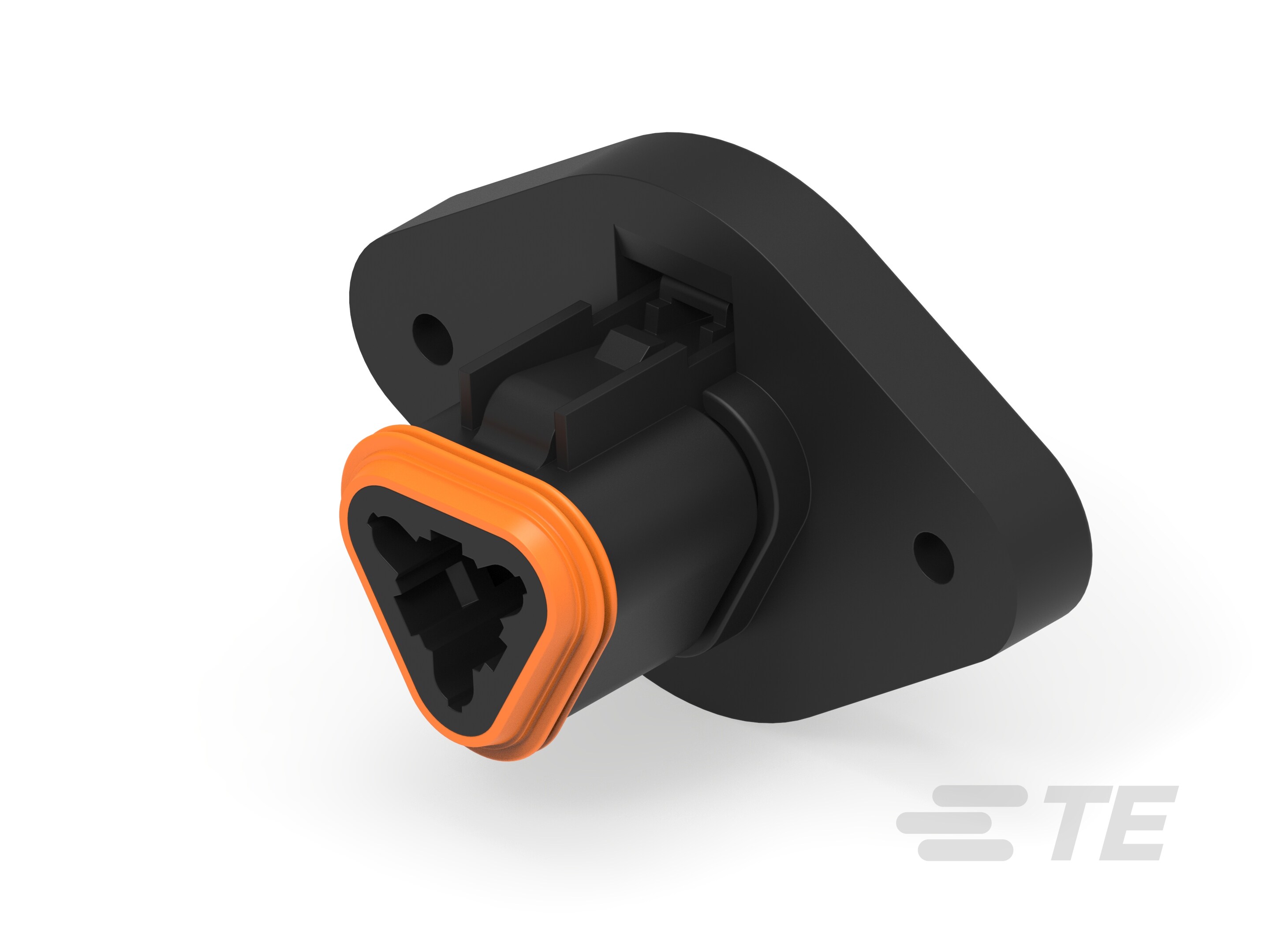

• Steckverbinder-Dichtungstyp : E-DICHTUNG

• Steckverbindermodifikation : Verbessert Dichtungsarretierung

• Leere Kontaktkammerposition : 0

• Anzahl der Positionen : 3

• Anzahl der Reihen : 2

• Steckverbinderform : Dreieckig

• Gemischte und Hybrid-Steckverbinder : Nein

• Steckverbinder- und Gehäusetyp : Buchsengehäuse

• Steckverbindersystem : Draht-an-Draht

• Abdichtbar : Ja

• Primäre Verriegelungsfunktion : Ins Gehäuse integriert

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Kontakttyp : Stecksockel

• Kontaktgröße : Größe 16

• Stiftdurchmesser : 1.59 mm [ .063 in ]

• Kontaktnennstrom (max.) (A): 13

• Gehäusematerial : PA GF

• Mitte-Mitte-Abstand (Pitch) : 8.66 mm [ .341 in ]

• Kabelausgangswinkel : 180°

• Primäre Produktfarbe : Schwarz

• Betriebsspannung (VDC): 250

• Betriebsspannung (VAC): 250

• Nominalspannungs-Architektur (V): 250

• Wartbar : Ja

• Steckverbinder-Positionssicherung (CPA) : Nein

• EU RoHS-Konformität : Konform

• EU ELV-Konformität : Konform

• Gegensteckführung : Mit

• Gegensteckführungstyp : Polarisiert

• Kontaktpositionssicherung (TPA) : Ja

• Zugentlastung : Nach Zubehör hinzufügen

• Steckverbinderbefestigungs-Typ : Leiterplatten-Befestigung

• Verpackungsmethode : Box

• Verpackungsmenge : 200

• Steckverbinderhöhe : 33.02 mm [ 1.3 in ]

• Produktlänge : 29.92 mm [ 1.178 in ]

• Produktbreite : 50.8 mm [ 2 in ]

• Kompatibler Isolationsdurchmesserbereich : 1.35 – 3.05 mm [ .053 – .12 in ]

• UL-Brandschutzklasse : Prüfung bei 12 mm hoher Flamme gemäß Standard UL-94

• Kompatibilität mit Normen/Standards : SAE J2030

• IP-Schutzart : IP6K9K, IP68

• Betriebstemperatur (max) : 125 °C [ 257 °F ]

• Betriebstemperaturbereich : -55 – 125 °C [ -67 – 257 °F ]
