Gemischte Signal- und Leistungssteckverbinder für die Automobilindustrie

TE bietet das umfassendste Portfolio an gemischten Steckverbinderlösungen, die verschiedene Kombinationen von Signal- und Nieder- bis Mittestrom-Leistungssteckverbindern umfassen. Wir bieten vielseitige Standardplattformen mit leistungsstarken, robusten und kompakten abgedichteten und nicht abgedichteten Steckverbindern für die Automobilindustrie mit Optionen für Geräte- (Kabel-auf-Leiterplatte) und Inline-Verbindungen (Kabel-auf-Kabel). Diese Lösungen sind so konzipiert, dass sie eine einfache Montage und eine platzoptimierte Konnektivität gewährleisten und auf die spezifischen Anwendungsanforderungen der Kunden zugeschnitten sind.

Setzen Sie sich mit uns in Verbindung

SICHER

Hält rauen Umgebungen in der Automobilindustrie stand; CPA- und ISL-fähig, was die Sicherheit der Verbindungen erhöht.

PLATZ

Verringerung des Platzbedarfs und des Gewichts bei gleichzeitiger Reduzierung der Komplexität der Verbindungen.

FLEX

Mehrere Klemmengrößen in automatisierungsfähigen Steckverbindern.

Der Übergang zu elektronischen und elektrischen (E/E) Architekturen der nächsten Generation reduziert die Anzahl der Steuergeräte, während die Anzahl der Sensoren und Aktoren weiter zunimmt. Die Verkabelungstopologien verändern sich von mehreren separaten Punkt-zu-Punkt-Verbindungen hin zu weniger One-to-Many-Verbindungen. Daher müssen Steuergeräte und Zonensteuerungen zunehmend Verbindungen mit mehreren Sensoren und Aktoren unterstützen, was gemischte Steckverbinderschnittstellen erfordert, die sowohl Signal- als auch Stromanschlüsse in einem einzigen Steckverbindergehäuse enthalten.

Diese Konsolidierung der E/E-Architekturen bietet die Möglichkeit, den Umfang und die Komplexität der Verbindungen zu reduzieren und gleichzeitig die Schnittstellen zwischen den einzelnen Modulen zu harmonisieren. Als Antwort darauf hat TE Connectivity eine Reihe von Steckverbindern entwickelt, die sowohl Signal- als auch Stromverbindungen unterstützen. Darüber hinaus unterstützt TE in Zusammenarbeit mit der Werkzeugmaschinenindustrie die Automobilhersteller dabei, die Vorteile der Automatisierung von Kabelbaumprozessen voll auszuschöpfen.

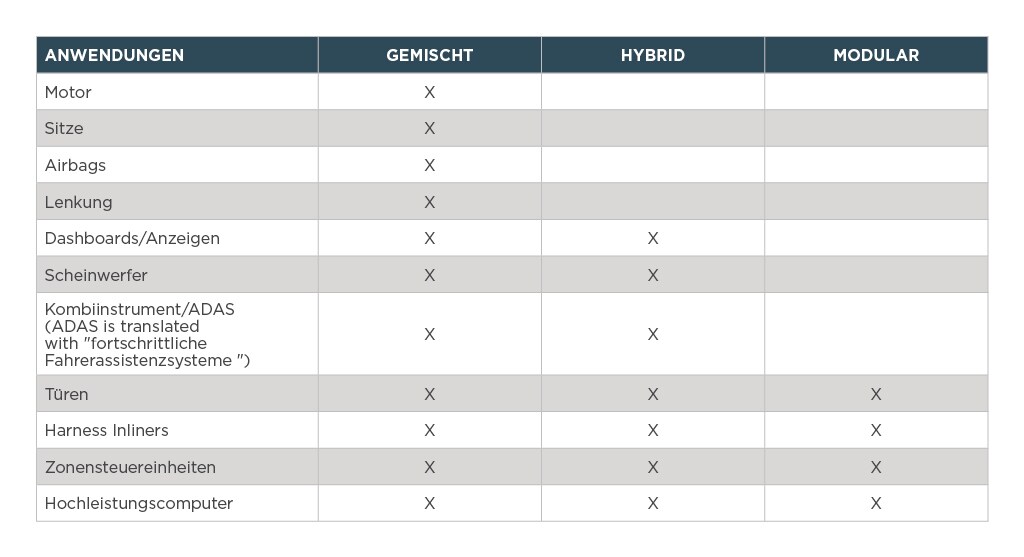

GEMISCHTE, HYBRIDE UND MODULARE LÖSUNGEN IM VERGLEICH

GEMISCHT (Signal, Stromversorgung)                       Gemischte Steckverbinder sind so konzipiert, dass sie mehrere Signal- und Stromklemmengrößen in einer einzigen Steckverbinderschnittstelle kombinieren können (z. B. 0,50 mm, 0,64 mm, 1,2 mm, 2,8 mm usw.).
HYBRID (Signal, Stromversorgung und Daten) Hybridsteckverbinder führen das Konzept der gemischten Steckverbinder weiter, indem sie Hochgeschwindigkeits-Datenverbindungskontakte in einem einzigen Steckverbinder integrieren.
MODULAR (flexibel, skalierbar, automatisierungsfähig und miniaturisiert) Modulare Steckverbinder können durch die Kombination verschiedener Module oder Komponenten in einem einzigen Steckverbindergehäuse kundenspezifisch angepasst werden, was zu maximaler Flexibilität, Skalierbarkeit und kurzer Produkteinführungszeit führt.

GEMISCHT – Miniaturisierung, Signal und geringer Stromverbrauch – NICHT ABGEDICHTET


TE PRODUKT
KLEMMEN (0,50 mm)
KLEMMEN (0,64 mm)
KLEMMEN (1,2 mm)
KLEMMEN (1,5 mm)
KLEMMEN (2,8 mm)
CPA
VERBINDUNG
Nicht abgedichtete, gemischte Steckverbinder (12 POS) Nicht abgedichtete, gemischte Steckverbinder (12 POS)

12

-

-

4

-

Nein

Kabel-auf-Leiterplatte
Nicht abgedichtete, gemischte Steckverbinder (13 POS) Nicht abgedichteter, gemischter Inline-Steckverbinder (13 POS)

1(0.8)

12

-

-

-

Nein

Kabel-auf-Kabel
Nicht abgedichteter, gemischter Steckverbinder (16 POS) Nicht abgedichteter, gemischter Steckverbinder (16 POS)

12

-

4

-

-

Nein

Kabel-auf-Leiterplatte
Nicht abgedichtete Gehäusebaugruppe (22 POS) Nicht abgedichtete Gehäusebaugruppe (22 POS)

-

-

18

-

4

Nein

Kabel-auf-Leiterplatte

Kabel-auf-Gerät
Nicht abgedichteter, gemischter Steckverbinder (25 POS) Nicht abgedichteter, gemischter Inline-Steckverbinder (25 POS)

-

15

-

6

4

Nein

Kabel-auf-Kabel

Diese Produkttabelle kann nur auf dem Desktop angezeigt werden.

Für kundenspezifische Lösungen  (Setzen Sie sich mit einem Vertriebsvertreter von TE in Verbindung – klicken Sie hier)

GEMISCHT – Signal und Nieder- und Mittelspannungsbereich (ABGEDICHTET)


TE PRODUKT
KLEMMEN (0,64 mm)
KLEMMEN (1,2 mm)
KLEMMEN (1,5 mm)
KLEMMEN (2,8 mm)
KLEMMEN (6,3 mm)
CPA
VERBINDUNG
Abgedichteter, gemischter Inline-Steckverbinder (22 POS) Abgedichteter, gemischter Inline-Steckverbinder (22 POS)

6

12

-

4

-

Nein

Kabel-auf-Kabel
Abgedichteter, gemischter Inline-Steckverbinder (22 POS) Abgedichteter, gemischter Inline-Steckverbinder (22 POS)

18

-

-

4

-

Nein

Kabel-auf-Kabel
Abgedichteter, gemischter Inline-Steckverbinder (34 POS) Abgedichteter, gemischter Inline-Steckverbinder (34 POS)

-

-

26

6

2

Ja

Kabel-auf-Kabel
Abgedichteter, gemischter Inline-Steckverbinder (48 POS) Abgedichteter, gemischter Inline-Steckverbinder (48 POS)

-

-

36

10

2

Ja

Kabel-auf-Kabel
Abgedichteter, gemischter REM Inline-Steckverbinder, 50 POS (Tür-zu-Karosserie) Abgedichteter, gemischter REM Inline-Steckverbinder, 50 POS (Tür-zu-Karosserie)

26

20

-

4

-

Nein

Kabel-auf-Kabel

Diese Produkttabelle kann nur auf dem Desktop angezeigt werden.

Für kundenspezifische Lösungen  (Setzen Sie sich mit einem Vertriebsvertreter von TE in Verbindung – klicken Sie hier)

GEMISCHT – Signal und Nieder- und Mittelstrombereich (NICHT ABGEDICHTET)


TE PRODUKT
KLEMMEN (0,64 mm)
KLEMMEN (1,2 mm)
KLEMMEN (1,5 mm)
KLEMMEN (2,8 mm)
KLEMMEN (6,3 mm)
CPA
VERBINDUNG
Nicht abgedichteter, gemischter Inline-Steckverbinder (10 POS) Nicht abgedichteter, gemischter Inline-Steckverbinder (10 POS)

8

-

-

2

-

Nein

Kabel-auf-Kabel
Nicht abgedichteter, gemischter Stecker (24 POS) Nicht abgedichtete, gemischte Steckverbinder (24 POS)

20

-

-

4

-

Ja

Kabel-auf-Leiterplatte, Kabel-auf-Gerät
Nicht abgedichteter, gemischter Inline-Steckverbinder (24 POS) Nicht abgedichteter, gemischter Inline-Steckverbinder (24 POS)

12

6

-

6

-

Nein

Kabel-auf-Kabel
Nicht abgedichtete, gemischte Stiftwannen (42 POS) Nicht abgedichtete, gemischte Steckverbinder (42 POS)

32

-

-

10

-

Nein

Kabel-auf-Leiterplatte

Diese Produkttabelle kann nur auf dem Desktop angezeigt werden.

Für kundenspezifische Lösungen  (Setzen Sie sich mit einem Vertriebsvertreter von TE in Verbindung – klicken Sie hier)

GEMISCHT – Nieder- und Mittestrombereich (ABGEDICHTET)


TE PRODUKT
KLEMMEN (1,2 mm)
KLEMMEN (1,5 mm)
KLEMMEN (2,8 mm)
KLEMMEN (6,3 mm)
KLEMMEN (9,5 mm)
CPA
VERBINDUNG
Abgedichteter, gemischter Inline-Steckverbinder (4 POS) Abgedichteter, gemischter Inline-Steckverbinder (4 POS)

-

-

2

2

-

Nein

Kabel-auf-Kabel
Abgedichteter, gemischter Inline-Steckverbinder (12 POS) Abgedichteter, gemischter Inline-Steckverbinder (12 POS)

-

8

4

-

-

Optional

Kabel-auf-Kabel
Abgedichteter, gemischter Inline-Steckverbinder (14 POS) Abgedichteter, gemischter Inline-Steckverbinder (14 POS)

8

-

6

-

-

Ja

Kabel-auf-Kabel
Abgedichteter, gemischter Inline-Steckverbinder (34 POS) Abgedichteter, gemischter Inline-Steckverbinder (34 POS)

-

26

6

2

-

Nein

Kabel-auf-Kabel
Abgedichteter, gemischter Inline-Steckverbinder (42 POS) Abgedichteter, gemischter Inline-Steckverbinder (42 POS)

-

32

10

-

-

Nein

Kabel-auf-Kabel

Diese Produkttabelle kann nur auf dem Desktop angezeigt werden.

Für kundenspezifische Lösungen  (Setzen Sie sich mit einem Vertriebsvertreter von TE in Verbindung – klicken Sie hier)

GEMISCHT – Nieder- und Mittestrombereich (NICHT ABGEDICHTET)


TE PRODUKT
KLEMMEN (1,2 mm)
KLEMMEN (1,5 mm)
KLEMMEN (2,8 mm)
KLEMMEN (4,8 mm)
KLEMMEN (6,3 mm)
CPA
VERBINDUNG
Nicht abgedichteter, gemischter Inline-Steckverbinder (20 POS) Nicht abgedichteter, gemischter Inline-Steckverbinder (20 POS)

-

18

2

-

-

Nein

Kabel-auf-Kabel
Nicht abgedichteter, gemischter Inline-Steckverbinder (32 POS) Nicht abgedichteter, gemischter Inline-Steckverbinder (32 POS)

26

-

4

-

2

Nein

Kabel-auf-Kabel

Diese Produkttabelle kann nur auf dem Desktop angezeigt werden.

Für kundenspezifische Lösungen  (Setzen Sie sich mit einem Vertriebsvertreter von TE in Verbindung – klicken Sie hier)

Setzen Sie sich mit uns in Verbindung
Sollten Sie Ihre Konfiguration nicht finden, wenden Sie sich bitte an unsere Vertriebsmitarbeiter, um weitere Informationen zu erhalten.
SETZEN SIE SICH MIT UNS IN VERBINDUNG
EE Portfolio
Durchsuchen Sie unser Inline-Portfolio (Englisch)
Durchsuchen Sie unser MCON Power Portfolio (Englisch)
Whitepaper: Die Rolle der Konnektivität in der nächsten Generation von Automobil-E/E-Architekturen (Englisch)
Infografik zu Signal- und Leistungsklemmen (Englisch)
Infografik zu Signal- und Leistungsstiftleisten (Englisch)
Broschüre
Steckverbinderlösungen für Hochleistungscomputer in der Automobilindustrie (Englisch)
Infoblatt
48-V-Bordnetz (Englisch)
Broschüre
Steckverbinder der MCON 1.2 und HPF 1.2 Serie (Englisch)
