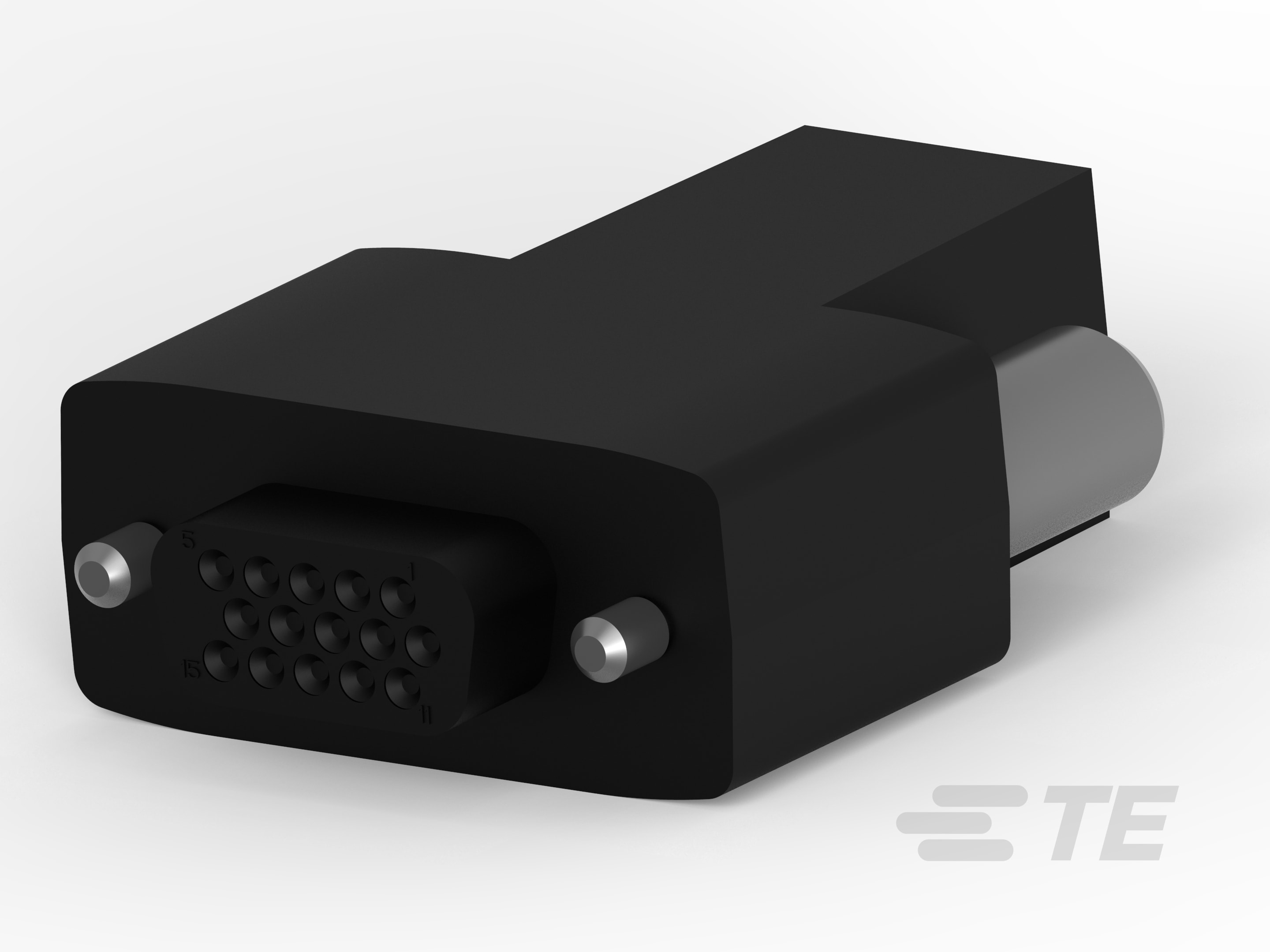

Receptacle, Cable-to-Cable, 15 Position, Size 22 Contact Size, 1 Connector Shell Size, Mating Retention, Shielded, Crimp D-Sub Connectors
1658688-1
Receptacle, Cable-to-Cable, 15 Position, Size 22 Contact Size, 1 Connector Shell Size, Mating Retention, Shielded, Crimp D-Sub Connectors
-
- AMPLIMITE
- Interne TE-Nummer 1658688-1
- TE-interne Beschreibung: KIT,HDP-22,ENCLSUR,RCPT,SIZE 1
- Alle D-Sub-Crimpverbindungsbuchse: Signal, 15 Positionen, Buchsengröße 22, Gehäusegröße 1 (4)
-
Steckverbinder- und Gehäusetyp : Buchse
-
Steckverbindersystem : Kabel-an-Kabel
-
Anzahl der Positionen : 15
-
Kontaktgröße : Größe 22
-
Steckverbinder-Außengehäusegröße : 1
