Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

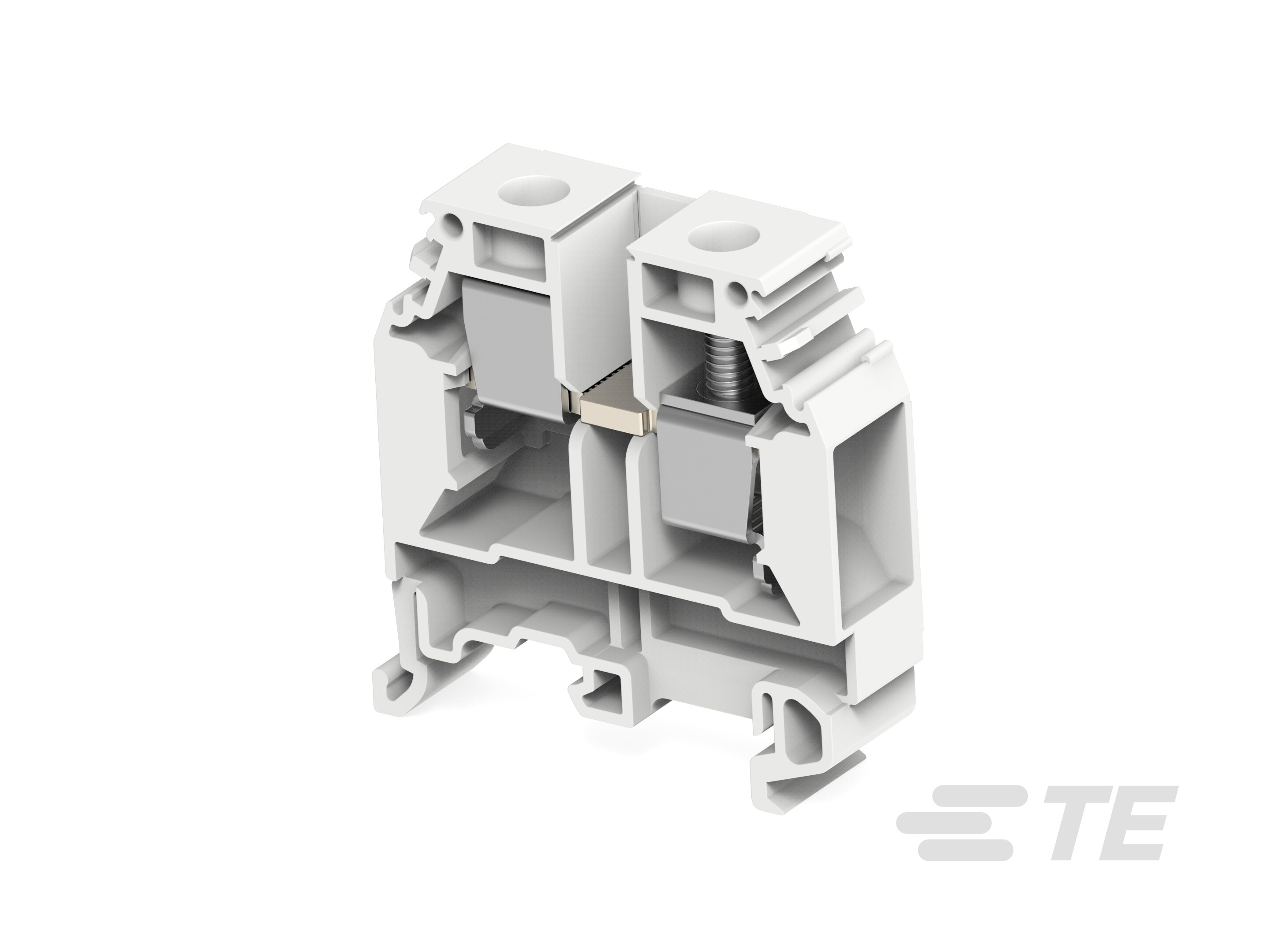

• Modulare Reihenklemme – Produkttyp : Schraubklemmleiste

• Anzahl der Pole : 2

• Schaltkreisanzahl : 1

• Anzahl der Level : 1

• Klemmenunktion : Durchführung

• Eichmaß-Typ : B7

• Anzahl der Positionen : 2

• Nennspannung (IEC) (V): 1000

• Betriebsspannung (UL & CSA) (max.) - Hauptstromkreis (V): 600

• Spannungsfestigkeit (max.) (V): 2000

• Nennspannung (CSA) (V): 600

• Nennstrom (IEC) (A): 76

• Nennstrom (UL) (A): 85

• Nennstrom (CSA) (A): 85

• Betriebsspannung (VAC): 1000

• Kurzzeit-Strombelastbarkeit @ 1s (A): 1920

• Stoßspannungsfestigkeit (IEC) (V): 8000

• Primäre Produktfarbe : Grau

• Produktgewicht : 26.1 g [ .921 oz ]

• Anschlussmethode zu Draht und Kabel : Schraubklemme

• Anzugsdrehmoment (Nm): 1.2

• DIN-Schienen-Montagetyp : TH35-7.5, G32, TH35-15

• Steckverbinderbefestigungs-Typ : DIN für Bahntechnikanwendungen

• Anzugsdrehmoment (in-lbs): 10.6

• Gehäusematerial : Polyamid 6.6

• Produktlänge : 40.5 mm [ 1.594 in ]

• Drahtgröße (mm²): 16

• Produktzwischenraum : 12 mm [ .471 in ]

• Tiefe des Produkts : 40.5 mm [ 1.594 in ]

• Produkthöhe : 45.5 mm [ 1.791 in ]

• Hauptstromkreiskapazität – 1 flexibler Leiter pro Federklemme (mm²): 2.5 – 16

• Werkzeuggröße : 5.5 mm [ .217 in ]

• Abisolierlänge : 14 mm [ .55 in ]

• Produktbreite : 12 mm [ .471 in ]

• Drahtgröße (AWG): 6

• Hauptstromkreiskapazität – 1 starre Litze pro Schraubklemme (mm²): 2.5 – 25

• Betriebstemperaturbereich : -55 – 110 °C [ -67 – 230 °F ]

• Montagetemperaturbereich : -5 – 40 °C [ 23 – 104 °F ]

• Stromkreis Anwendung : Strom und Signale
