2500060-2

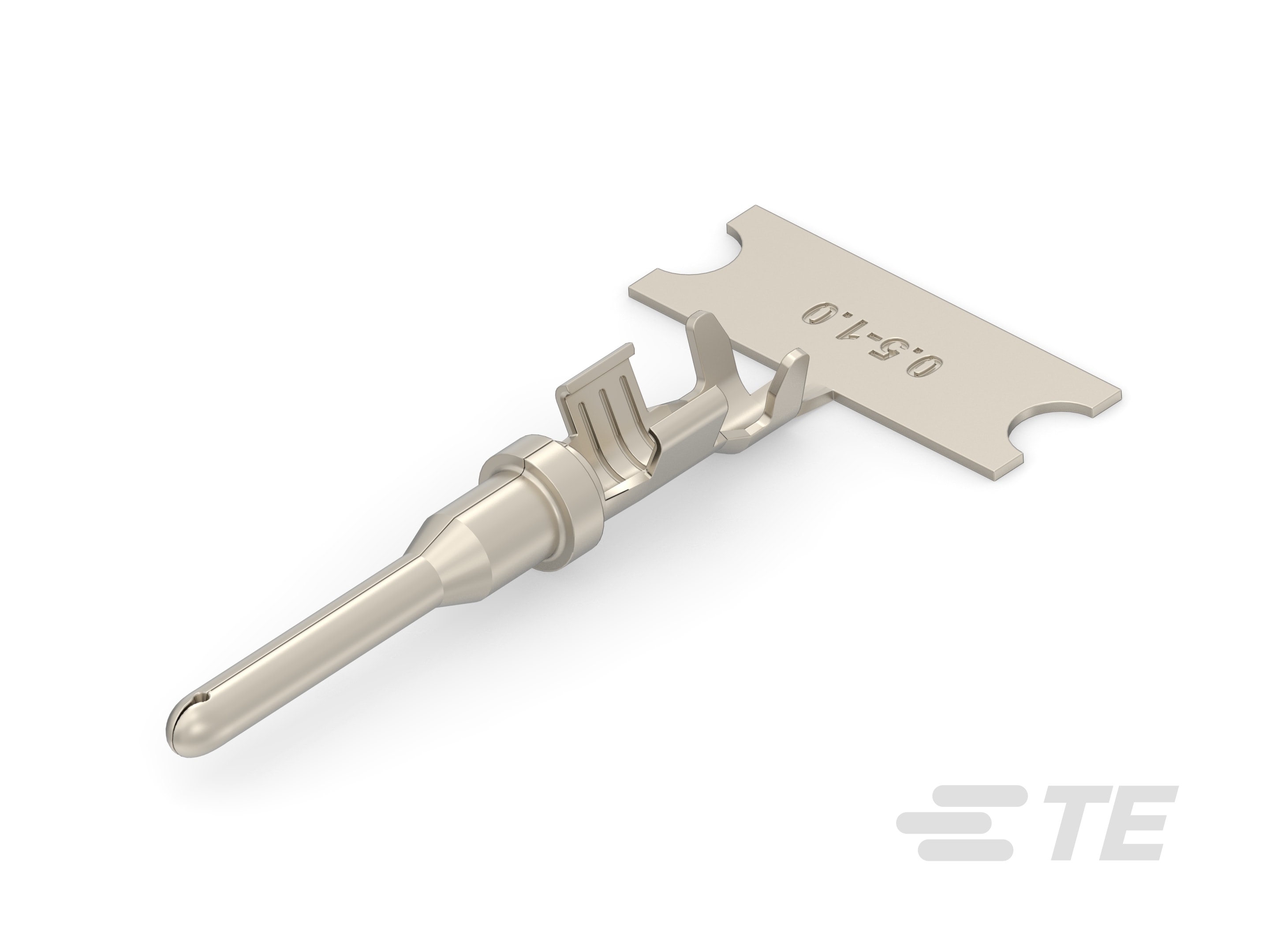

Pin, Pin Diameter 1.5 mm [.06 in], 20 – 16 AWG Wire Size, .517 – 1.3 mm² Wire Size, Sealable, DEUTSCH Common Contact, Automotive Terminals
2500060-2
Pin, Pin Diameter 1.5 mm [.06 in], 20 – 16 AWG Wire Size, .517 – 1.3 mm² Wire Size, Sealable, DEUTSCH Common Contact, Automotive Terminals
-
- DEUTSCH
- DEUTSCH Common Contact
- Interne TE-Nummer 2500060-2
- TE-interne Beschreibung: Pin, SF,Size 16, 16-20, NI, Lite
- Alle DEUTSCH Crimpkontakte, Größe 16 (32)
-
Verpackungsmethode : Trommel
-
Betriebstemperaturbereich : -55 – 125 °C [ -67 – 257 °F ]
-
Drahtgröße (mm²): .517 – 1.3
-
Anschlussmethode zu Draht und Kabel : Crimpverbindung
-
Kompatibler Isolationsdurchmesserbereich : 1.4 – 2.54 mm [ .055 – .1 in ]
Dokumente
Produktzeichnungen
- STAMPED CONTACT PIN SIZE 16 ENG_CD_2500060_A.pdf Englisch
CAD-Dateien
-
ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
- 3D PDF 3D_CVM_CVM_2500060-2_1.pdf 3D
- Kundenmodell ENG_CVM_CVM_2500060-2_1.3d_stp.zip Englisch
- ENG_CVM_CVM_2500060-2_1.3d_igs.zip Englisch
- ENG_CVM_CVM_2500060-2_1.2d_dxf.zip Englisch
Produktspezifikationen
- Anwendungsspezifikation ENG_SS_114-160698_A1.pdf Englisch
- Produktspezifikation ENG_SS_108-160783_A.pdf Englisch
