4-647168-0

Aktiv

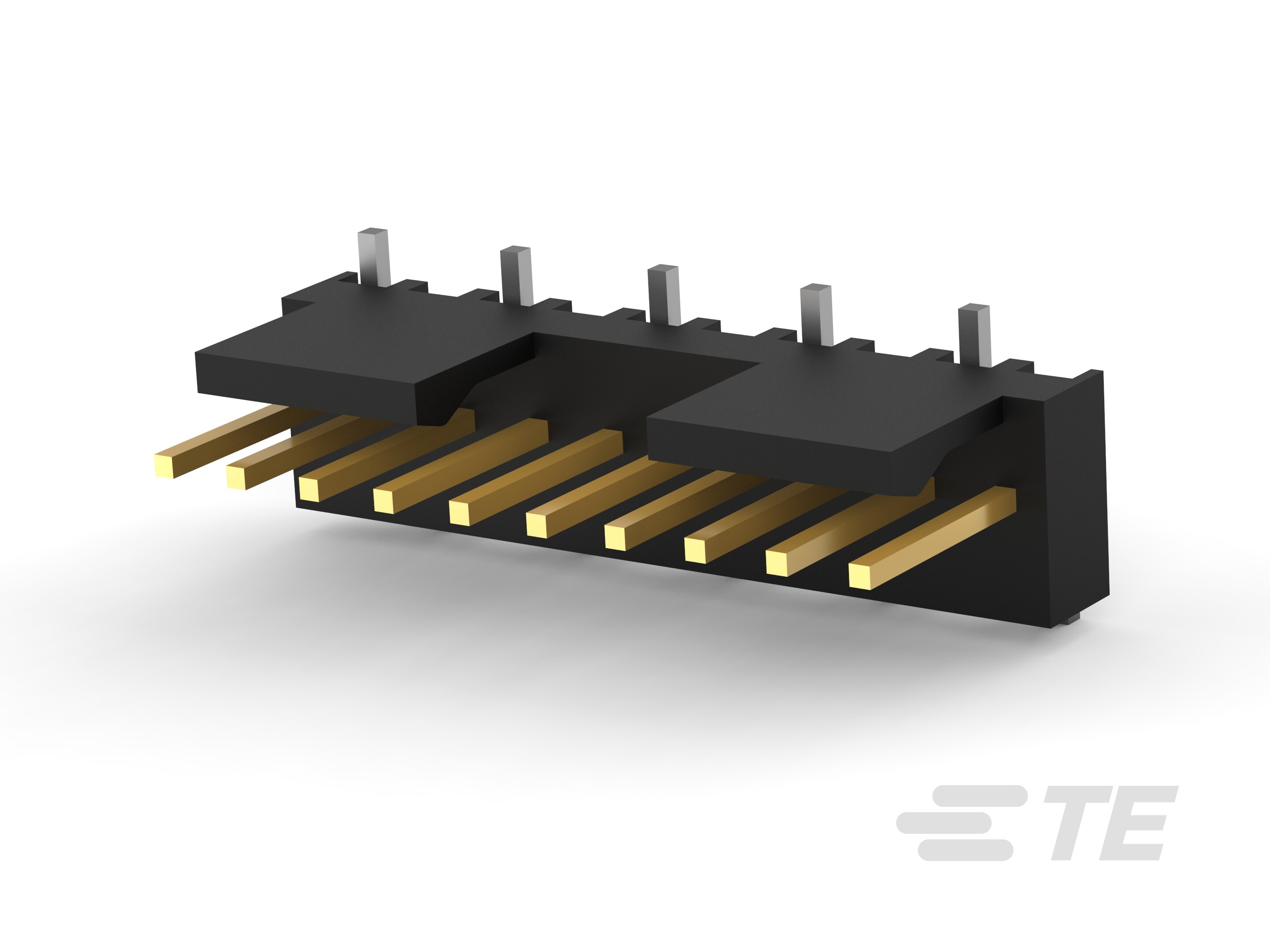

PCB Mount Header, Vertical, Wire-to-Board, 10 Position, 2.54 mm [.1 in] Centerline, Partially Shrouded, Gold, Surface Mount, Signal, Black, MTA 100

4-647168-0

Aktiv

PCB Mount Header, Vertical, Wire-to-Board, 10 Position, 2.54 mm [.1 in] Centerline, Partially Shrouded, Gold, Surface Mount, Signal, Black, MTA 100

- MTA 100

Interne TE-Nummer 4-647168-0
TE-interne Beschreibung: 10P MTA100 HDR ASSY SM 30AU LF
Alle PCB Header: Nylon, Vertical, Surface Mount, MTA 100 (39)

PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage
Montageausrichtung : Vertikal
Steckverbindersystem : Draht-an-Leiterplatte
Anzahl der Positionen : 10
Anzahl der Reihen : 1

Alle Eigenschaften anzeigen

Mehr Weniger

Muster bestellen
Kompatible Teile & Werkzeuge

Dokumente

Produktzeichnungen

MTA-100 HEADER ASSEMBLY, SURFACE MOUNT, FRICTION LOCK, .025 SQUARE STRAIGHT ENG_CD_647168_R1.pdf Englisch

CAD-Dateien

ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
3D PDF 3D_CVM_CVM_4-647168-0_K.pdf 3D
Kundenmodell ENG_CVM_CVM_4-647168-0_K.2d_dxf.zip Englisch
ENG_CVM_CVM_4-647168-0_K.3d_igs.zip Englisch
ENG_CVM_CVM_4-647168-0_K.3d_stp.zip Englisch

Produktspezifikationen

Produktspezifikation ENG_SS_108-1050_L.pdf Englisch

Freigabe Agentur

Agentur-Freigabe-Blatt ENG_AAD_UL_E28476_19900619_A.pdf Englisch

UL ENG_AAD_UL_CERT_E28476_19900619_C1_B.pdf Englisch

Produktänderungs-Mitteilung

Produktänderungs-Mitteilung ansehen Login erforderlich für den Zugriff auf Produktänderungs-Mitteilung

Eigenschaften

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

Gehäusemerkmale

Gehäusematerial : Nylon 4/6
Mitte-Mitte-Abstand (Pitch) : 2.54 mm [ .1 in ]

Kontaktmerkmale

Beschichtungsmaterial der Steckverbinderoberfläche : Hell
PCB-Kontaktanschluss-Beschichtungsmaterial : Zinn
Kontaktgrundmaterial : Kupferlegierung
Steckbereich-Länge : 7.37 mm [ .29 in ]
Kontakt-Layout : Verbindungsmuffe
Kontaktform : Quadratisch
PCB-Kontaktanschluss-Beschichtungsmaterialdicke : 3.81 – 8.89 µm [ 150 – 350 µin ]
Vierkantpfosten-Abmessungen : .64 mm [ .025 in ]
Beschichtungsdicke des Steckbereichs : .76 µm [ 30 µin ]
PCB-Kontaktanschluss-Beschichtungsmaterial : Matt
Unterbeschichtungsmaterialdicke : 1.27 µm [ 50 µin ]
Unterbeschichtungsmaterial des Kontakts : Nickel
Beschichtungsmaterial des Kontaktsteckbereichs : Gold
Kontakttyp : Stift
Kontaktnennstrom (max.) (A): 5

Klemmenmerkmale

Quadratischer Anschlusspfosten und Restabmessungen : .64 mm [ .025 in ]
Anschlusstyp (an Leiterplatte) : Oberflächenmontage

Montage und Anschlusstechnik

Gegensteckführungstyp : Polarisierung
Steckverriegelung : Mit
Steckverriegelungstyp : Kraftschluss
Panelmontagevorrichtung : Ohne
Leiterplattenhalterung : Ohne
Leiterplattenmontage-Ausrichtung : Ohne
Steckverbinderbefestigungs-Typ : Leiterplattenmontage
Gegensteckführung : Mit

Industriestandards

Kompatibilität mit zugelassenen Produkten : UL E28476, CSA LR7189
Kompatibilität mit Normen/Standards : UL, CSA
UL-Brandschutzklasse : UL 94V-0

Verpackungsmerkmale

Verpackungsmenge : 500
Verpackungsmethode : Box, Tüte

Abmessungen

Steckverbinderhöhe : 8.81 mm [ .34 in ]
Leiterplattendicke (empfohlen) : .25 mm [ .01 in ]

Elektrische Kennwerte

Betriebsspannung (VAC): 250

Produktmerkmale

PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage
Steckverbindersystem : Draht-an-Leiterplatte
Stiftleistentyp : Teilweise ummantelt
Abdichtbar : Nein
Steckverbinder/Kontakt-Anschluss an : Leiterplatte

Konfigurationsmerkmale

Montageausrichtung : Vertikal
Anzahl der Positionen : 10
Anzahl der Reihen : 1

Sonstige Eigenschaften

Primäre Produktfarbe : Schwarz

Verwendungsbedingungen

Betriebstemperaturbereich : -55 – 105 °C [ -67 – 221 °F ]

Betrieb/Anwendung

Stromkreis Anwendung : Signal

Weitere

EU RoHS-Konformität : Konform
EU ELV-Konformität : Konform
