Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

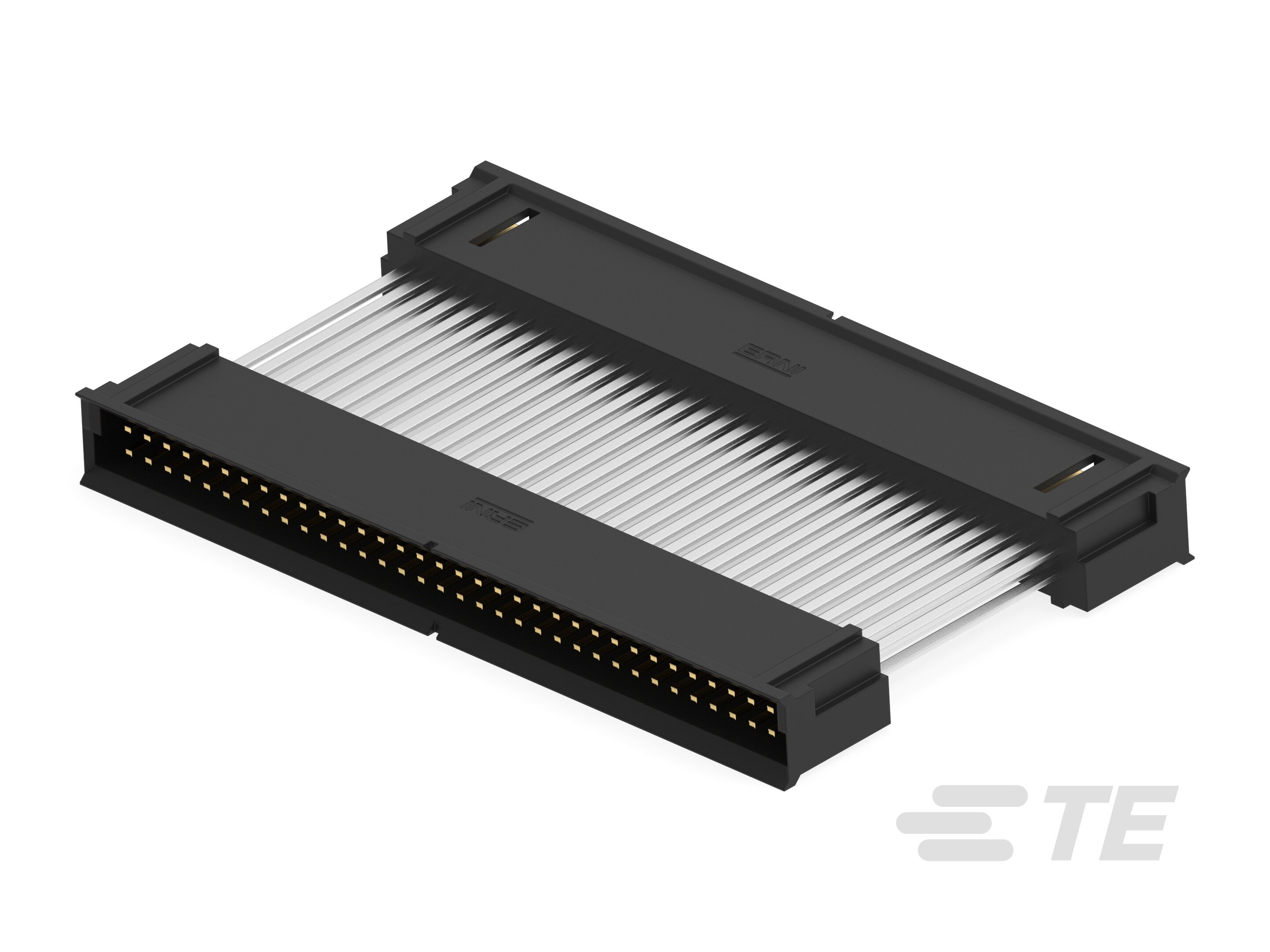

Board-to-Board Adapter, Vertical, Cable Mount

Produktmerkmale

Steckverbinderschnittstellen-Adaptertyp : BTB-Adapter
Gehäuseausrichtung : Vertikal
Seite A Geschlecht : Stecker
Seite B Geschlecht : Stecker
Steckverbindersystem : Leiterplatte-an-Leiterplatte

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Anzahl der Positionen	Kontaktnennstrom (max.)
DRCBTB 1,27 12 M BTB36 34,2 137 * 094 TR	364102-E	Produktzeichnung 3D PDF	12	1.6 A
DRCBTB 1,27 68 M BTB36 34,2 137 * 094 TR	364723-E	Produktzeichnung 3D PDF	68	1 A
DRCBTB 1,27 80 M BTB24 22,2 137 * 094 TR	364727-E	Produktzeichnung 3D PDF	80	1 A
DRCBTB 1,27 80 M BTB34 32,2 137 * 094 TR	364732-E	Produktzeichnung 3D PDF	80	1 A
DRCBTB 1,27 50 M BTB32 30,2 137 * 094 TR	354313-E	3D PDF	50	1.1 A
DRCBTB 1,27 50 M BTB36 34,2 137 * 094 TR	354315-E	3D PDF	50	1.1 A
DRCBTB 1,27 68 M BTB24 22,2 137 * 094 TR	364717-E	Produktzeichnung 3D PDF	68	1 A
DRCBTB 1,27 68 M BTB22 20,2 137 * 094 TR	354029-E	3D PDF	68	1 A
DRCBTB 1,27 68 M BTB30 28,2 137 * 094 TR	364720-E	Produktzeichnung 3D PDF	68	1 A
DRCBTB 1,27 68 M BTB34 32,2 137 * 094 TR	364722-E	Produktzeichnung 3D PDF	68	1 A
DRCBTB 1,27 12 M BTB22 20,2 137 * 094 TR	364095-E	3D PDF	12	1.6 A
DRCBTB 1,27 50 M BTB38 36,2 137 * 094 TR	354316-E	Produktzeichnung 3D PDF	50	1.1 A
DRCBTB 1,27 50 M BTB22 20,2 137 * 094 TR	354308-E	3D PDF	50	1.1 A
DRCBTB 1,27 12 M BTB24 22,2 137 * 094 TR	364096-E	Produktzeichnung 3D PDF	12	1.6 A
DRCBTB 1,27 12 M BTB38 36,2 137 * 094 TR	364103-E	Produktzeichnung 3D PDF	12	1.6 A
DRCBTB 1,27 26 M BTB26 24,2 137 * 094 TR	364087-E	3D PDF	26	1.3 A
DRCBTB 1,27 26 M BTB30 28,2 137 * 094 TR	364089-E	Produktzeichnung 3D PDF	26	1.3 A
DRCBTB 1,27 26 M BTB38 36,2 137 * 094 TR	364093-E	Produktzeichnung 3D PDF	26	1.3 A
DRCBTB 1,27 50 M BTB26 24,2 137 * 094 TR	354310-E	Produktzeichnung 3D PDF	50	1.1 A
DRCBTB 1,27 26 M BTB22 20,2 137 * 094 TR	364085-E	3D PDF	26	1.3 A
DRCBTB 1,27 26 M BTB32 30,2 137 * 094 TR	364090-E	Produktzeichnung 3D PDF	26	1.3 A
DRCBTB 1,27 26 M BTB34 32,2 137 * 094 TR	364091-E	Produktzeichnung 3D PDF	26	1.3 A
DRCBTB 1,27 12 M BTB20 18,2 137 * 094 TR	364094-E	Produktzeichnung 3D PDF	12	1.6 A
DRCBTB 1,27 68 M BTB38 36,2 137 * 094 TR	364724-E	Produktzeichnung 3D PDF	68	1 A
DRCBTB 1,27 80 M BTB32 30,2 137 * 094 TR	364731-E	Produktzeichnung 3D PDF	80	1 A
DRCBTB 1,27 50 M BTB20 18,2 137 * 094 TR	354307-E	3D PDF	50	1.1 A
DRCBTB 1,27 26 M BTB28 26,2 137 * 094 TR	364088-E	3D PDF	26	1.3 A
DRCBTB 1,27 12 M BTB28 26,2 137 * 094 TR	364098-E	Produktzeichnung 3D PDF	12	1.6 A
DRCBTB 1,27 80 M BTB30 28,2 137 * 094 TR	364730-E	3D PDF	80	1 A
DRCBTB 1,27 12 M BTB34 32,2 137 * 094 TR	364101-E	Produktzeichnung 3D PDF	12	1.6 A
DRCBTB 1,27 68 M BTB26 24,2 137 * 094 TR	364718-E	3D PDF	68	1 A
DRCBTB 1,27 26 M BTB36 34,2 137 * 094 TR	364092-E	3D PDF	26	1.3 A
DRCBTB 1,27 68 M BTB32 30,2 137 * 094 TR	364721-E	3D PDF	68	1 A
DRCBTB 1,27 26 M BTB24 22,2 137 * 094 TR	364086-E	Produktzeichnung 3D PDF	26	1.3 A
DRCBTB 1,27 12 M BTB32 30,2 137 * 094 TR	364100-E	3D PDF	12	1.6 A
DRCBTB 1,27 80 M BTB36 34,2 137 * 094 TR	364733-E	3D PDF	80	1 A
DRCBTB 1,27 80 M BTB20 18,2 137 * 094 TR	364725-E	3D PDF	80	1 A
DRCBTB 1,27 80 M BTB38 36,2 137 * 094 TR	354030-E	3D PDF	80	1 A
DRCBTB 1,27 50 M BTB24 22,2 137 * 094 TR	354309-E	3D PDF	50	1.1 A
DRCBTB 1,27 50 M BTB30 28,2 137 * 094 TR	354312-E	3D PDF	50	1.1 A
DRCBTB 1,27 12 M BTB30 28,2 137 * 094 TR	364099-E	3D PDF	12	1.6 A
DRCBTB 1,27 68 M BTB20 18,2 137 * 094 TR	364715-E	Produktzeichnung 3D PDF	68	1 A
DRCBTB 1,27 26 M BTB20 18,2 137 * 094 TR	364084-E	Produktzeichnung 3D PDF	26	1.3 A
DRCBTB 1,27 50 M BTB34 32,2 137 * 094 TR	354314-E	Produktzeichnung 3D PDF	50	1.1 A
DRCBTB 1,27 12 M BTB26 24,2 137 * 094 TR	364097-E	Produktzeichnung 3D PDF	12	1.6 A

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Steckverbinderschnittstellen-Adaptertyp BTB-Adapter
Seite A Geschlecht Stecker
Seite B Geschlecht Stecker
Steckverbindersystem Leiterplatte-an-Leiterplatte

Konfigurationsmerkmale

Anzahl der Positionen 12, 26, 50, 68, 80

Sonstige Eigenschaften

Gehäusematerial LCP (Liquid Crystal Polymer, Flüssigkristallpolymer)

Kontaktmerkmale

Beschichtungsmaterial des Kontaktsteckbereichs Gold (Au)
Kontaktgrundmaterial Kupferlegierung
Kontaktnennstrom (max.) (A) 1, 1.1, 1.3, 1.6

Montage und Anschlusstechnik

Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend)

Gehäusemerkmale

Gehäuseausrichtung Vertikal
Mitte-Mitte-Abstand (Pitch) 1.27 mm [ .05 in ]

Abmessungen

Produktlänge (mm) 18.2, 20.2, 22.2, 24.2, 26.2, 28.2, 30.2, 32.2, 34.2, 36.2
Produktlänge (in) .716, .795, .874, .953, 1.03, 1.11, 1.189, 1.268, 1.346, 1.425

Verwendungsbedingungen

Betriebstemperaturbereich '-55 – 125 °C [ -67 – 257 °F ]

Betrieb/Anwendung

Stromkreis Anwendung Hochgeschwindigkeitsdaten

Referenznummer

TE-interne Teilenummer CAT-0A3-D127

Literatur

Keine Dokumentation verfügbar.
