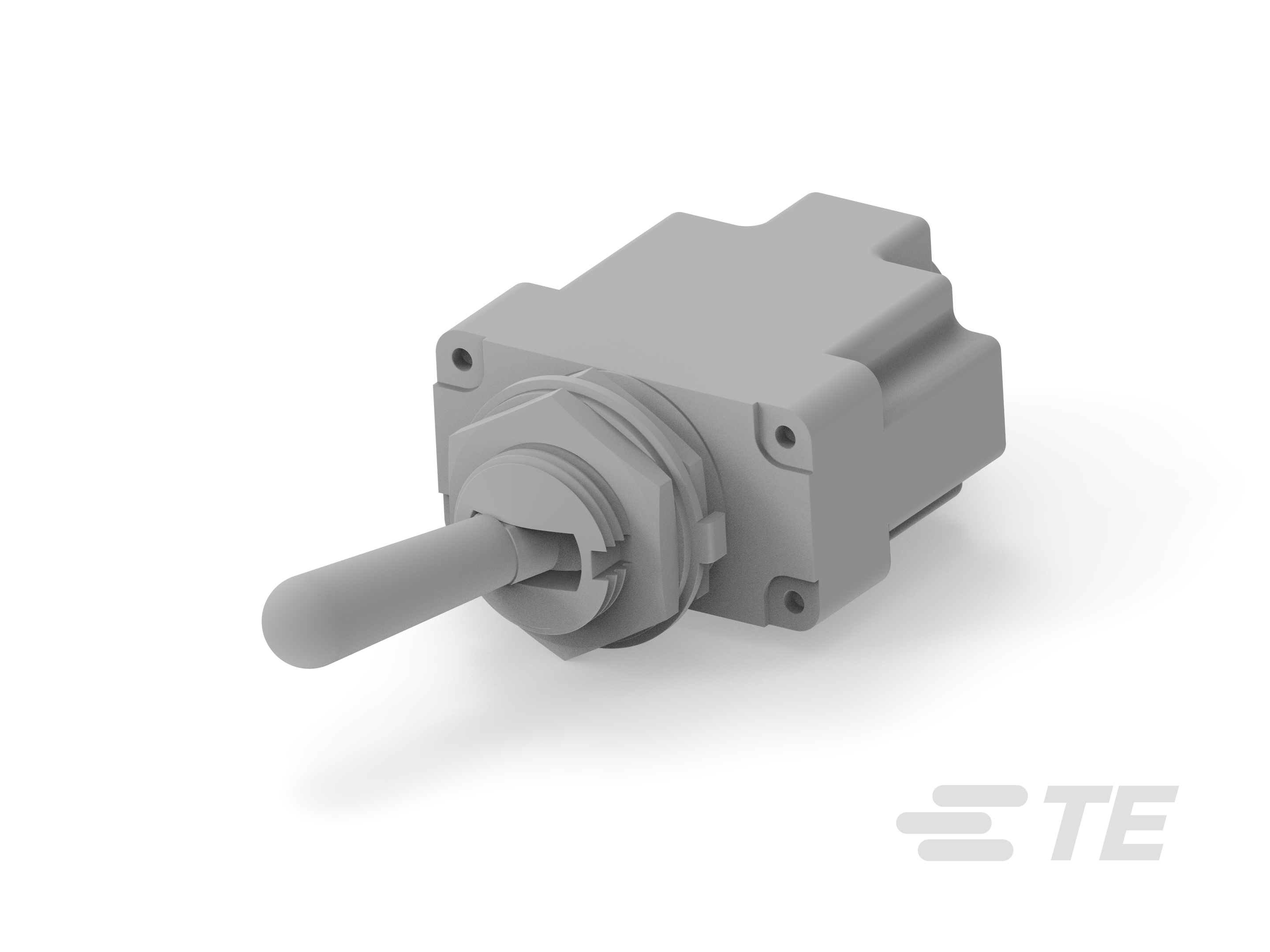

Einpoliger Kipphebelschalter, abgedichtet, Hebel, Metallhebel

Einpoliger Kipphebelschalter, abgedichtet, Hebel, Metallhebel-CAT-AL8-KSTS091
Der Kipphebelschalter der Serie 09 mit einpoliger Umschaltung verfügt über einen hebelartigen Metall-Kippschalter. Das Duroplastgehäuse der Serie erfüllt die Normen der Schutzart IP68/IP6K8.
Mehr Weniger

Produktmerkmale

  • Kontaktnennstrom (A): 20, 15

  • Konfiguration (Polstellung) : Einpolig – Doppelstellung, Einpolig – Einzelstellung

  • Betriebsfunktion : Ein (Ein), (Ein) Aus (Ein), Ein Ein, Aus Ein, Ein Aus Ein

  • Anzahl der Positionen : 2, 3

  • Betriebsspannung (VDC): 28

Erhältlich von

LADD Inc
Übersicht

KISSLING Kipphebelschalter

Serie 09

Die KISSLING Kipphebelschalter aus der Produktfamilie von TE Connectivity wurden nach strengen Richtlinien entwickelt, um internationalen Standards zu entsprechen. Diese Serie von Kipphebelschaltern wird hauptsächlich als robuste, industrielle und langlebige Bedienschalter in Nutzfahrzeugen eingesetzt. Das Gehäuse der Serie 09 besteht aus Duroplast und der Schalthebel aus Metall. Diese Schalter erfüllen die Normen der Schutzklasse IP68/IP6K8. Der Kipphebelschalter ist mit einem sicheren Schaltmechanismus ausgestattet, der durch einen zusätzlichen internen Kontaktschutz gewährleistet wird. Alle diese Schalter sind selbstabdichtend. Darüber hinaus bieten wir zusätzliche Dichtringe für eine verbesserte Montage und optionale Schutzbälge für die Griffe. Unsere breite Auswahl an Kipphebelschaltern umfasst zahlreiche Optionen für die Schaltkonfiguration, den Endverschlusstyp, Lastaufnahmefunktionen und Verriegelungskombinationen.

Wichtige Leistungsmerkmale

  • Robustheit nach MIL-Spezifikation VG 95 318
  • Hochwertige Kontakte aus Silberlegierung oder vergoldete Kontakte
  • Abdichtungstechnologie entspricht IP68/IP6K8
  • 2- und 3-stufige Schaltvorgänge
  • Vielzahl verfügbarer Schaltmuster
  • Verriegelungsoptionen für individuelle Anforderungen
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Industriestandards

  • IP-Schutzart  IP6K7

Sonstige Eigenschaften

  • Abdichtungsmethode  Abziehbares, transparentes Schutzversiegelung

  • Produktausrichtung  Horizontal

  • Durchführungsausführung  Mit Gewinde

  • Durchführungsgewindegröße  M12 x .75

Produktmerkmale

  • Schalter-Steckverbindertyp  Schraubklemme

  • Abgedichtetes Gerät  Ja

  • Hebelausführung  Hebel, Flach

  • Schaltertyp  Kipphebelschalter

Betrieb/Anwendung

  • Mittlere Hebelposition  Keine, 0

  • Hebelbetätigungsposition der Nut  1-2 (Kurzzeitig), 1-2

  • Gegenüberliegende Hebelposition der Nut  2-3 (Kurzzeitig), 2-4, 2-3

Elektrische Kennwerte

  • Kontaktnennstrom (A) 20, 15

  • Betriebsspannung (VDC) 28

  • Betriebsspannung (VAC) 115

Konfigurationsmerkmale

  • Konfiguration (Polstellung)  Einpolig – Doppelstellung, Einpolig – Einzelstellung

  • Betriebsfunktion  Ein (Ein), (Ein) Aus (Ein), Ein Ein, Aus Ein, Ein Aus Ein

  • Anzahl der Positionen  2, 3

Montage und Anschlusstechnik

  • Produkt-Montagetyp  Panel

Gehäusemerkmale

  • Abgedichteter Prozess  Ja

Kontaktmerkmale

  • Kontaktgrundmaterial  Kupfer

  • Schalter-Beschichtungsmaterial  Silber-Zinn-Oxid

Referenznummer

  • TE-interne Teilenummer CAT-AL8-KSTS091
