Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

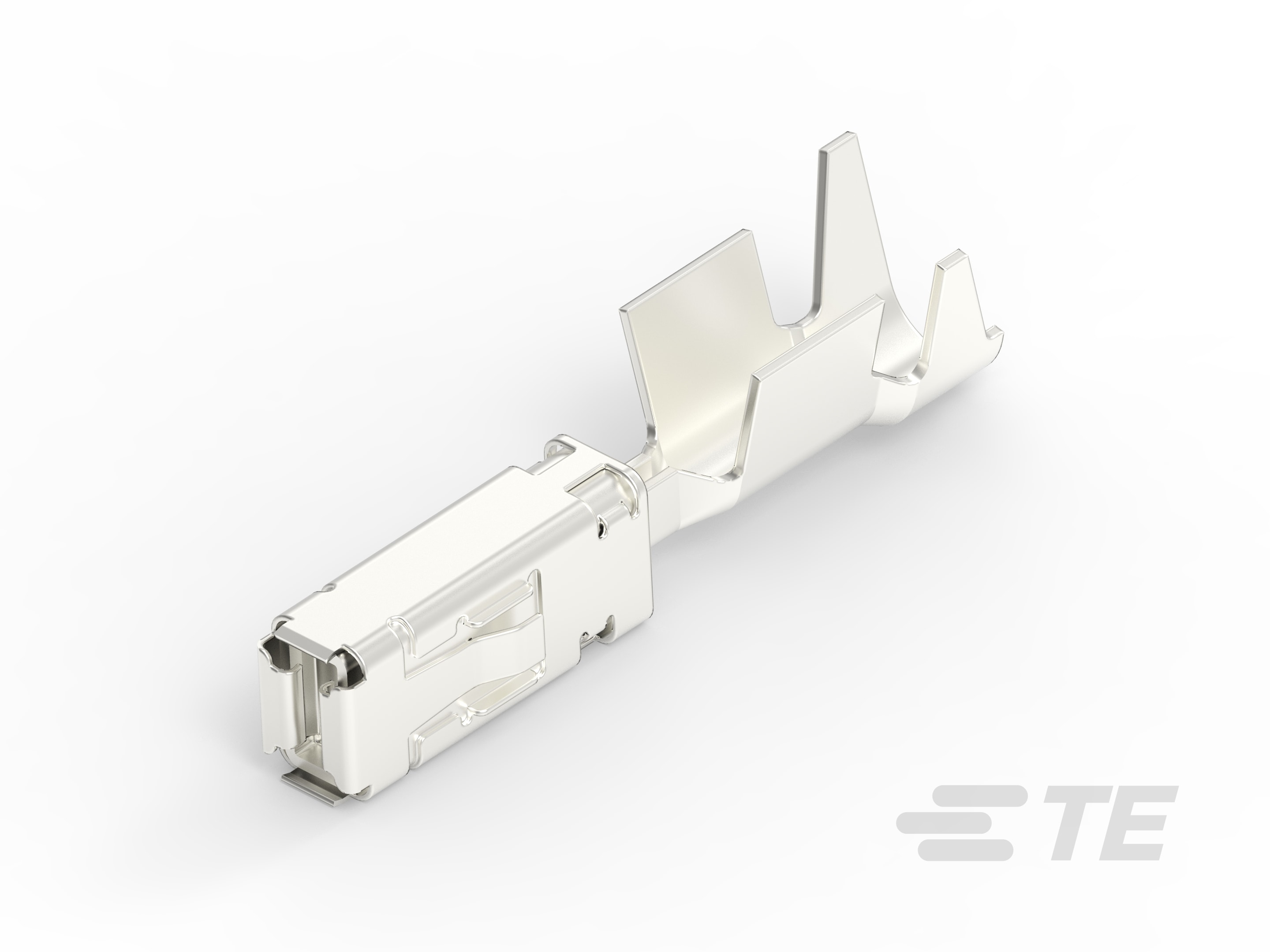

AMP MCP, SFC, BUCHSE

Produktmerkmale

Verpackungsmethode : Trommel
Betriebstemperaturbereich (°C): -40 – 130, -40 – 150, -40 – 140
Betriebstemperaturbereich (°F): -40 – 266, -40 – 302, -40 – 284
Betriebstemperatur (max) (°C): 120, 100, 110, 90, 80, 140, 145, 125, 130, 105, 150, 85
Betriebstemperatur (max) (°F): 302, 284, 212, 248, 185, 221, 230, 257, 293, 266, 194, 176
Typischer Nennstrom (A): 12, 4, 15, 11, 24, 14, 18
Anschlussmethode zu Draht und Kabel : Crimpverbindung

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Steckzungenbreite	Steckzungendicke	Drahtgröße	Drahtgröße	Abdichtbar	Klemmen-Dichtungstyp	Drahtgrössen-Suche	Drahtgrössen-Suche	Primäre Verriegelungsfunktion	Schnittstellenlegierung	Betriebstemperatur (max)	Betriebstemperaturbereich
1.5MM SFC	929027-2	Produktzeichnung 3D PDF	1.5 mm	.6 mm	20 – 17 AWG	.5 – 1 mm²	Nein	-	.75 mm², .6 mm², .5 mm², 1 mm²	18 AWG, 19 AWG, 20 AWG, 17 AWG	Clean Body	Zinn (Sn)	105 °C, 120 °C, 110 °C, 100 °C, 90 °C, 125 °C, 85 °C, 80 °C, 130 °C	-40 – 130 °C
1.5MM SFC,CONTACT	1670328-3	Produktzeichnung 3D PDF	1.5 mm	.6 mm	16 – 14 AWG	1.4 – 2 mm²	Nein	-	1.5 mm², 1.25 mm², 2 mm²	15 AWG, 14 AWG, 16 AWG	Clean Body	Silber (Ag)	140 °C, 105 °C, 110 °C, 80 °C, 130 °C, 90 °C, 100 °C, 125 °C, 120 °C, 85 °C	-40 – 140 °C
SENSOR CONTACT 2,8	1703034-2	Produktzeichnung 3D PDF	2.8 mm	.8 mm	20 – 17 AWG	.5 – 1 mm²	Ja	Einzeldrahtdichtung	.5 mm², .75 mm², .6 mm², 1 mm²	19 AWG, 20 AWG, 18 AWG, 17 AWG	Rastfeder	Gold (Au)	120 °C, 110 °C, 100 °C, 145 °C, 150 °C, 125 °C, 140 °C, 105 °C, 85 °C, 130 °C, 90 °C, 80 °C	-40 – 150 °C
1.5MM SFC,CONTACT	1564724-2	Produktzeichnung 3D PDF	1.5 mm	.6 mm	22 – 20 AWG	.35 – .5 mm²	Nein	-	.4 mm², .35 mm², .5 mm²	20 AWG, 22 AWG, 21 AWG	Clean Body	Zinn (Sn)	90 °C, 130 °C, 80 °C, 105 °C, 85 °C, 120 °C, 125 °C, 100 °C, 110 °C	-40 – 130 °C
1.5MM SFC,CONTACT	1564724-3	Produktzeichnung 3D PDF	1.5 mm	.6 mm	22 – 20 AWG	.35 – .5 mm²	Nein	-	.4 mm², .35 mm², .5 mm²	21 AWG, 20 AWG, 22 AWG	Clean Body	Silber (Ag)	90 °C, 130 °C, 80 °C, 100 °C, 125 °C, 120 °C, 110 °C, 85 °C, 140 °C, 105 °C	-40 – 140 °C
1.5MM SFC,CONTACT	1670326-3	Produktzeichnung 3D PDF	1.5 mm	.6 mm	18 – 17 AWG	.75 – 1 mm²	Nein	-	1 mm², .75 mm²	18 AWG, 17 AWG	Clean Body	Silber (Ag)	90 °C, 85 °C, 80 °C, 120 °C, 125 °C, 100 °C, 110 °C, 130 °C, 105 °C, 140 °C	-40 – 140 °C
SENS FLA-KONT 2,8	967543-2	Produktzeichnung 3D PDF	2.8 mm	.8 mm	17 – 13 AWG	1 – 2.5 mm²	Ja	Einzeldrahtdichtung	2 mm², 1.5 mm², 1 mm², 2.5 mm², 1.25 mm²	17 AWG, 16 AWG, 15 AWG, 14 AWG, 13 AWG	Clean Body	Gold (Au)	90 °C, 130 °C, 145 °C, 150 °C, 80 °C, 105 °C, 85 °C, 140 °C, 100 °C, 110 °C, 125 °C, 120 °C	-40 – 150 °C
1.5MM SFC,CONTACT	1670326-1	Produktzeichnung 3D PDF	1.5 mm	.6 mm	18 – 17 AWG	.75 – 1 mm²	Nein	-	1 mm², .75 mm²	18 AWG, 17 AWG	Clean Body	Gold (Au)	140 °C, 105 °C, 80 °C, 145 °C, 130 °C, 90 °C, 150 °C, 100 °C, 125 °C, 120 °C, 110 °C, 85 °C	-40 – 150 °C
SENSOR CONTACT 2,8	1703034-1	Produktzeichnung 3D PDF	2.8 mm	.8 mm	20 – 17 AWG	.5 – 1 mm²	Ja	Einzeldrahtdichtung	.6 mm², .75 mm², 1 mm², .5 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	Rastfeder	Zinn (Sn)	120 °C, 110 °C, 100 °C, 125 °C, 105 °C, 85 °C, 130 °C, 90 °C, 80 °C	-40 – 130 °C
1.5MM SFC,CONTACT	1564724-1	Produktzeichnung 3D PDF	1.5 mm	.6 mm	22 – 20 AWG	.35 – .5 mm²	Nein	-	.35 mm², .5 mm², .4 mm²	22 AWG, 21 AWG, 20 AWG	Clean Body	Gold (Au)	90 °C, 130 °C, 145 °C, 80 °C, 105 °C, 140 °C, 85 °C, 110 °C, 120 °C, 125 °C, 100 °C, 150 °C	-40 – 150 °C
SENSOR FLA-KONT 2,8	967542-1	Produktzeichnung 3D PDF	2.8 mm	.8 mm	20 – 17 AWG	.5 – 1 mm²	Ja	Einzeldrahtdichtung	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 19 AWG, 18 AWG, 20 AWG	Clean Body	Zinn (Sn)	100 °C, 85 °C, 110 °C, 130 °C, 90 °C, 80 °C, 105 °C, 125 °C, 120 °C	-40 – 130 °C
SENSOR FLA-KONT 2,8	967543-1	Produktzeichnung 3D PDF	2.8 mm	.8 mm	17 – 13 AWG	1 – 2.5 mm²	Ja	Einzeldrahtdichtung	1.25 mm², 1.5 mm², 2.5 mm², 1 mm², 2 mm²	17 AWG, 16 AWG, 13 AWG, 14 AWG, 15 AWG	Clean Body	Zinn (Sn)	105 °C, 85 °C, 125 °C, 120 °C, 110 °C, 100 °C, 80 °C, 90 °C, 130 °C	-40 – 130 °C
2.8MM SENS FLA-KONT	967541-1	Produktzeichnung 3D PDF	2.8 mm	.8 mm	22 AWG	.35 mm²	Ja	Einzeldrahtdichtung	.35 mm²	22 AWG	Clean Body	Zinn (Sn)	100 °C, 105 °C, 80 °C, 130 °C, 90 °C, 125 °C, 120 °C, 110 °C, 85 °C	-40 – 130 °C
SENS FLA-KONT 2,8	967542-2	Produktzeichnung 3D PDF	2.8 mm	.8 mm	20 – 17 AWG	.5 – 1 mm²	Ja	Einzeldrahtdichtung	.75 mm², .5 mm², .6 mm², 1 mm²	18 AWG, 17 AWG, 20 AWG, 19 AWG	Clean Body	Gold (Au)	130 °C, 80 °C, 90 °C, 150 °C, 145 °C, 140 °C, 105 °C, 125 °C, 120 °C, 110 °C, 100 °C, 85 °C	-40 – 150 °C
SENS FLA-KONT 2,8	967543-3	Produktzeichnung 3D PDF	2.8 mm	.8 mm	17 – 13 AWG	1 – 2.5 mm²	Ja	Einzeldrahtdichtung	1 mm², 1.5 mm², 2.5 mm², 1.25 mm², 2 mm²	15 AWG, 16 AWG, 17 AWG, 13 AWG, 14 AWG	Clean Body	Silber (Ag)	105 °C, 140 °C, 85 °C, 125 °C, 120 °C, 110 °C, 100 °C, 130 °C, 90 °C, 80 °C	-40 – 140 °C
1.5MM SFC	929025-1	Produktzeichnung 3D PDF	1.5 mm	.6 mm	16 – 14 AWG	1.4 – 2 mm²	Nein	-	2 mm², 1.5 mm², 1.25 mm²	15 AWG, 16 AWG, 14 AWG	Clean Body	Gold (Au)	105 °C, 145 °C, 130 °C, 90 °C, 100 °C, 140 °C, 150 °C, 125 °C, 120 °C, 80 °C, 110 °C, 85 °C	-40 – 150 °C
1.5MM SFC	929027-1	Produktzeichnung 3D PDF	1.5 mm	.6 mm	20 – 17 AWG	.5 – 1 mm²	Nein	-	.75 mm², .5 mm², .6 mm², 1 mm²	19 AWG, 20 AWG, 18 AWG, 17 AWG	Clean Body	Gold (Au)	100 °C, 110 °C, 120 °C, 125 °C, 80 °C, 85 °C, 105 °C, 140 °C, 90 °C, 130 °C, 145 °C, 150 °C	-40 – 150 °C

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Primäre Verriegelungsfunktion Clean Body, Rastfeder
Abdichtbar Nein, Ja
Steckhülsenausführung 180°

Sonstige Eigenschaften

Klemmen-Dichtungstyp Einzeldrahtdichtung

Kontaktmerkmale

Typischer Nennstrom (A) 4, 11, 12, 14, 15, 18, 24
Kontaktfertigung Gestanzt und geformt
Steckzungendicke (mm) .6, .8
Steckzungendicke (in) .024, .031
Steckzungenbreite (mm) 1.5, 2.8
Steckzungenbreite (in) .059, .11
Crimptyp F-Crimp
Kontaktgröße 1.5mm, 2.8mm
Kontaktanschlussbereich-Beschichtungsmaterial Zinn, Gold, Silber
Kabelschuh/Kontakt-Typ Buchse
Schnittstellenlegierung Zinn (Sn), Gold (Au), Silber (Ag)

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel Crimpverbindung
Produktanschluss an Draht

Abmessungen

Kompatibler Isolationsdurchmesserbereich (mm) 1.2 – 1.6, 1.2 – 1.4, 1.3 – 2.1, 1.4 – 2.1, 1.7 – 2.1, 1.9 – 3, 2.2 – 2.8
Kompatibler Isolationsdurchmesserbereich (in) .047 – .055, .047 – .063, .051 – .083, .055 – .083, .067 – .083, .074 – .117, .087 – .118
Drahtgrössen-Suche (AWG) 19, 15, 22, 13, 16, 21, 17, 14, 20, 18
Drahtgröße (AWG) 16 – 14, 17 – 13, 18 – 17, 20 – 17, 22, 22 – 20
Drahtgrössen-Suche (mm²) .35, .4, .5, .6, .75, 1, 1.25, 1.5, 2, 2.5
Drahtgröße (mm²) .35, .35 – .5, .5 – 1, .75 – 1, 1 – 2.5, 1.4 – 2

Verwendungsbedingungen

Betriebstemperaturbereich (°C) -40 – 130, -40 – 150, -40 – 140
Betriebstemperaturbereich (°F) -40 – 266, -40 – 302, -40 – 284
Betriebstemperatur (max) (°C) 80, 85, 90, 100, 105, 110, 120, 125, 130, 140, 145, 150
Betriebstemperatur (max) (°F) 176, 185, 194, 212, 221, 230, 248, 257, 266, 284, 293, 302
Isolationsoption Unisoliert

Betrieb/Anwendung

Drahtgrundmaterial Kupfer

Industriestandards

Kompatibilität mit Normen/Standards LV214

Verpackungsmerkmale

Verpackungsmethode Trommel
Verpackungsmenge 3500, 4000, 4200, 5500, 7000

Weitere

Klemme überträgt 0-24 A (niedrige Leistung)
Bevorzugter Kontakt des Kunden Nein

Referenznummer

TE-interne Teilenummer CAT-AM706-T273

Literatur

Keine Dokumentation verfügbar.

AMP MCP, SFC, BUCHSE

Produktmerkmale

Verpackungsmethode : Trommel

Betriebstemperaturbereich (°C): -40 – 130, -40 – 150, -40 – 140

Betriebstemperaturbereich (°F): -40 – 266, -40 – 302, -40 – 284

Betriebstemperatur (max) (°C): 120, 100, 110, 90, 80, 140, 145, 125, 130, 105, 150, 85

Betriebstemperatur (max) (°F): 302, 284, 212, 248, 185, 221, 230, 257, 293, 266, 194, 176

Typischer Nennstrom (A): 12, 4, 15, 11, 24, 14, 18

Anschlussmethode zu Draht und Kabel : Crimpverbindung

Produktmerkmale

Primäre Verriegelungsfunktion Clean Body, Rastfeder

Abdichtbar Nein, Ja

Steckhülsenausführung 180°

Sonstige Eigenschaften

Klemmen-Dichtungstyp Einzeldrahtdichtung

Kontaktmerkmale

Typischer Nennstrom (A) 4, 11, 12, 14, 15, 18, 24

Kontaktfertigung Gestanzt und geformt

Steckzungendicke (mm) .6, .8

Steckzungendicke (in) .024, .031

Steckzungenbreite (mm) 1.5, 2.8

Steckzungenbreite (in) .059, .11

Crimptyp F-Crimp

Kontaktgröße 1.5mm, 2.8mm

Kontaktanschlussbereich-Beschichtungsmaterial Zinn, Gold, Silber

Kabelschuh/Kontakt-Typ Buchse

Schnittstellenlegierung Zinn (Sn), Gold (Au), Silber (Ag)

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel Crimpverbindung

Produktanschluss an Draht

Abmessungen

Kompatibler Isolationsdurchmesserbereich (mm) 1.2 – 1.6, 1.2 – 1.4, 1.3 – 2.1, 1.4 – 2.1, 1.7 – 2.1, 1.9 – 3, 2.2 – 2.8

Kompatibler Isolationsdurchmesserbereich (in) .047 – .055, .047 – .063, .051 – .083, .055 – .083, .067 – .083, .074 – .117, .087 – .118

Drahtgrössen-Suche (AWG) 19, 15, 22, 13, 16, 21, 17, 14, 20, 18

Drahtgröße (AWG) 16 – 14, 17 – 13, 18 – 17, 20 – 17, 22, 22 – 20

Drahtgrössen-Suche (mm²) .35, .4, .5, .6, .75, 1, 1.25, 1.5, 2, 2.5

Drahtgröße (mm²) .35, .35 – .5, .5 – 1, .75 – 1, 1 – 2.5, 1.4 – 2

Verwendungsbedingungen

Betriebstemperaturbereich (°C) -40 – 130, -40 – 150, -40 – 140

Betriebstemperaturbereich (°F) -40 – 266, -40 – 302, -40 – 284

Betriebstemperatur (max) (°C) 80, 85, 90, 100, 105, 110, 120, 125, 130, 140, 145, 150

Betriebstemperatur (max) (°F) 176, 185, 194, 212, 221, 230, 248, 257, 266, 284, 293, 302

Isolationsoption Unisoliert

Betrieb/Anwendung

Drahtgrundmaterial Kupfer

Industriestandards

Kompatibilität mit Normen/Standards LV214

Verpackungsmerkmale

Verpackungsmethode Trommel

Verpackungsmenge 3500, 4000, 4200, 5500, 7000

Weitere

Klemme überträgt 0-24 A (niedrige Leistung)

Bevorzugter Kontakt des Kunden Nein

Referenznummer

TE-interne Teilenummer CAT-AM706-T273
