TB-Buchsen für die Oberflächenmontage

Buchanan WireMate

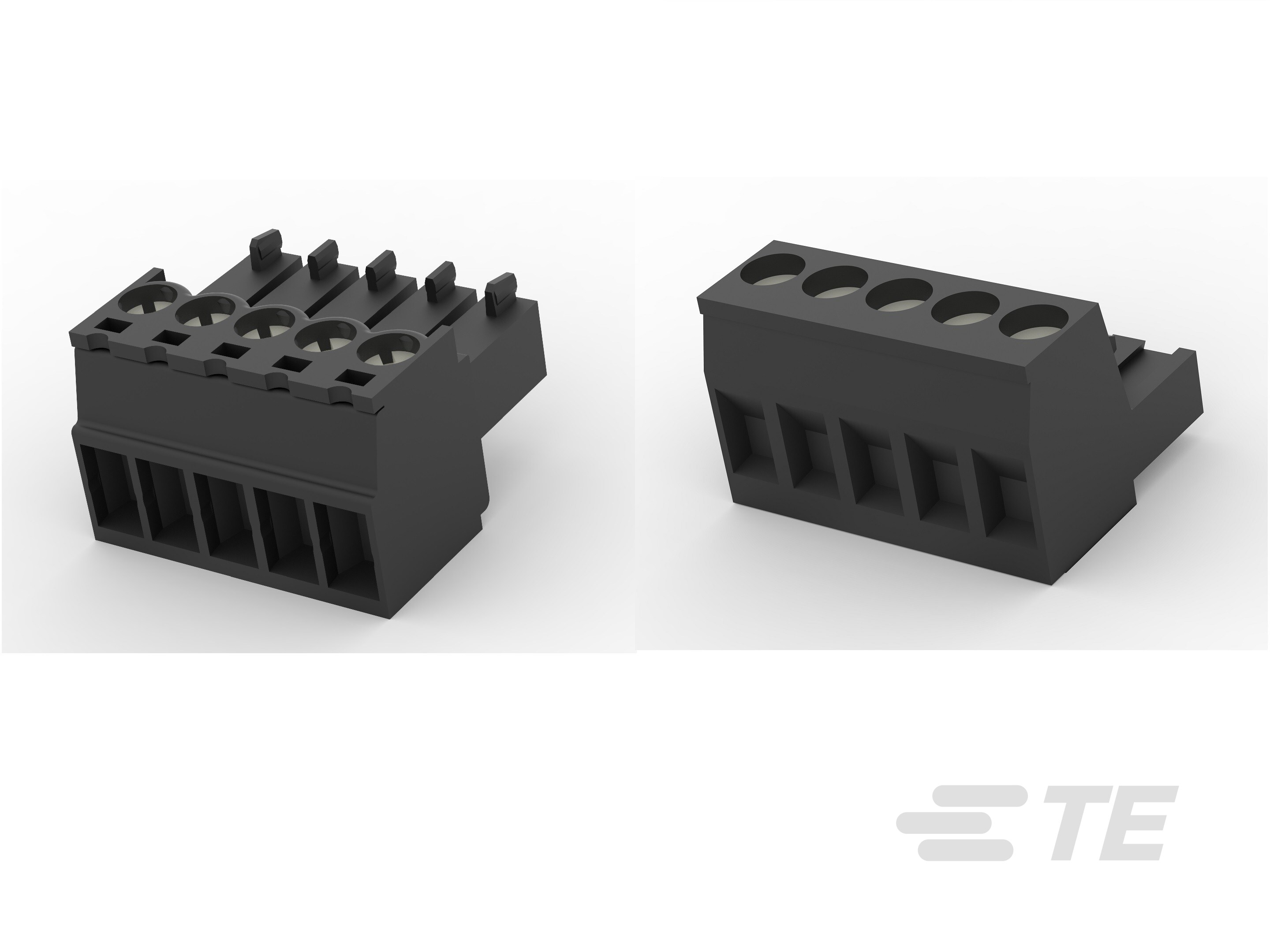

Buchanan WireMate TB Series

Die BUCHANAN WireMate Buchsen der Surface Mount TB Serie verfügen über Käfigklemmen für maximale Drahtsicherheit. Die Buchsen sind mit 3,5-mm‑ oder 5,0-mm-Raster und verschiedenen Drahteingangswinkeln erhältlich.

Mehr Weniger

Produktmerkmale

Reihenklemmentyp: Buchse
Anzahl der Reihen: 1
Betriebsspannung(VAC): 300
Steckverbinder/Kontakt-Anschluss an: Leitungen und Kabel
Stromkreis Anwendung: Leistung

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Steckverbindersystem	Anzahl der Positionen	Mitte-Mitte-Abstand (Pitch)	Drahteingangswinkel	Drahtgröße	Drahtgröße	Kontaktnennstrom (max.)	Steckverbinderbefestigungs-Typ	Betriebstemperaturbereich
SMT TB SCREW RECEPTACLE, 3.5MM, 12 POS	1-2213936-2	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	12	3.5 mm	180°	30 – 16 AWG	.05 – 1.31 mm²	8 A	Leiterplattenmontage	-40 – 125 °C
SMT TB PARALLEL PLUG, 5.0MM, 12 POS	1-2305909-2	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	12	5 mm	180°	26 – 12 AWG	.13 – 3.31 mm²	10 A	Leiterplattenmontage	-40 – 125 °C
SMT TB PERP PLUG, 5.0MM, 2 POS	2213934-2	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	2	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-40 – 125 °C
SMT TB PERP PLUG, 5.0MM, 3 POS	2213934-3	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	3	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-40 – 125 °C
SMT TB PERP PLUG, RET, 5.0MM, 2 POS	2213935-2	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	2	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PERP PLUG, RET, 5.0MM, 3 POS	2213935-3	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	3	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB SCREW RECEPTACLE, 3.5MM, 2 POS	2213936-2	Produktzeichnung 3D PDF	-	2	3.5 mm	180°	30 – 16 AWG	.05 – 1.31 mm²	8 A	-	-
SMT TB SCREW RECEPTACLE, 3.5MM, 3 POS	2213936-3	Produktzeichnung 3D PDF	-	3	3.5 mm	180°	30 – 16 AWG	.05 – 1.31 mm²	8 A	-	-
SMT TB PARALLEL PLUG, 5.0MM, 2 POS	2305909-2	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	2	5 mm	180°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PARALLEL PLUG, 5.0MM, 3 POS	2305909-3	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	3	5 mm	180°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PERP PLUG, 5.0MM, 10 POS	1-2213934-0	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	10	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	10 A	Leiterplattenmontage	-
SMT TB PERP PLUG, 5.0MM, 11 POS	1-2213934-1	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	11	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	10 A	Leiterplattenmontage	-
SMT TB PERP PLUG, 5.0MM, 12 POS	1-2213934-2	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	12	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	10 A	Leiterplattenmontage	-40 – 125 °C
SMT TB PERP PLUG, RET, 5.0MM, 10 POS	1-2213935-0	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	10	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	10 A	Leiterplattenmontage	-
SMT TB PERP PLUG, RET, 5.0MM, 11 POS	1-2213935-1	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	11	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	10 A	Leiterplattenmontage	-
SMT TB PERP PLUG, RET, 5.0MM, 12 POS	1-2213935-2	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	12	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	10 A	Leiterplattenmontage	-
SMT TB SCREW RECEPTACLE, 3.5MM, 10 POS	1-2213936-0	Produktzeichnung 3D PDF	-	10	3.5 mm	180°	30 – 16 AWG	.05 – 1.31 mm²	8 A	-	-
SMT TB SCREW RECEPTACLE, 3.5MM, 11 POS	1-2213936-1	Produktzeichnung 3D PDF	-	11	3.5 mm	180°	30 – 16 AWG	.05 – 1.31 mm²	8 A	-	-
SMT TB PARALLEL PLUG, 5.0MM, 10 POS	1-2305909-0	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	10	5 mm	180°	26 – 12 AWG	.13 – 3.31 mm²	10 A	Leiterplattenmontage	-
SMT TB PARALLEL PLUG, 5.0MM, 11 POS	1-2305909-1	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	11	5 mm	180°	26 – 12 AWG	.13 – 3.31 mm²	10 A	Leiterplattenmontage	-
SMT TB PERP PLUG, 5.0MM, 4 POS	2213934-4	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	4	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PERP PLUG, 5.0MM, 5 POS	2213934-5	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	5	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PERP PLUG, 5.0MM, 6 POS	2213934-6	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	6	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PERP PLUG, 5.0MM, 7 POS	2213934-7	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	7	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PERP PLUG, 5.0MM, 8 POS	2213934-8	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	8	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PERP PLUG, 5.0MM, 9 POS	2213934-9	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	9	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PERP PLUG, RET, 5.0MM, 4 POS	2213935-4	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	4	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PERP PLUG, RET, 5.0MM, 5 POS	2213935-5	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	5	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PERP PLUG, RET, 5.0MM, 6 POS	2213935-6	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	6	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PERP PLUG, RET, 5.0MM, 7 POS	2213935-7	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	7	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PERP PLUG, RET, 5.0MM, 8 POS	2213935-8	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	8	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PERP PLUG, RET, 5.0MM, 9 POS	2213935-9	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	9	5 mm	90°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB SCREW RECEPTACLE, 3.5MM, 4 POS	2213936-4	Produktzeichnung 3D PDF	-	4	3.5 mm	180°	30 – 16 AWG	.05 – 1.31 mm²	8 A	-	-
SMT TB SCREW RECEPTACLE, 3.5MM, 5 POS	2213936-5	Produktzeichnung 3D PDF	-	5	3.5 mm	180°	30 – 16 AWG	.05 – 1.31 mm²	8 A	-	-
SMT TB SCREW RECEPTACLE, 3.5MM, 6 POS	2213936-6	Produktzeichnung 3D PDF	-	6	3.5 mm	180°	30 – 16 AWG	.05 – 1.31 mm²	8 A	-	-
SMT TB SCREW RECEPTACLE, 3.5MM, 7 POS	2213936-7	Produktzeichnung 3D PDF	-	7	3.5 mm	180°	30 – 16 AWG	.05 – 1.31 mm²	8 A	-	-
SMT TB SCREW RECEPTACLE, 3.5MM, 8 POS	2213936-8	Produktzeichnung 3D PDF	-	8	3.5 mm	180°	30 – 16 AWG	.05 – 1.31 mm²	8 A	-	-
SMT TB SCREW RECEPTACLE, 3.5MM, 9 POS	2213936-9	Produktzeichnung 3D PDF	-	9	3.5 mm	180°	30 – 16 AWG	.05 – 1.31 mm²	-	-	-
SMT TB PARALLEL PLUG, 5.0MM, 4 POS	2305909-4	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	4	5 mm	180°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PARALLEL PLUG, 5.0MM, 5 POS	2305909-5	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	5	5 mm	180°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PARALLEL PLUG, 5.0MM, 6 POS	2305909-6	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	6	5 mm	180°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PARALLEL PLUG, 5.0MM, 7 POS	2305909-7	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	7	5 mm	180°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PARALLEL PLUG, 5.0MM, 8 POS	2305909-8	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	8	5 mm	180°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-
SMT TB PARALLEL PLUG, 5.0MM, 9 POS	2305909-9	Produktzeichnung 3D PDF	Draht-an-Leiterplatte	9	5 mm	180°	26 – 12 AWG	.13 – 3.31 mm²	15 A	Leiterplattenmontage	-

Übersicht

Unser BUCHANAN WireMate Steckverbinder der Surface Mount TB Serie ist eine zweiteilige, steckbare Lösung speziell für Anwendungen in der Beleuchtungs‑ und Gebäudeauto-mation. Die Steckteile sind in vertikaler oder rechtwinkliger Ausführung und in Größen von 2 bis 12 Polen erhältlich. Diese Produkte richten sich speziell an Kunden, die ganz auf SMT-Leiterplatten umsteigen möchten oder ein reflow-lötfähiges Produkt suchen.

Vorteile

Buchsen für Oberflächenmontage erlauben eine einfache Reflow-Lötung und schnellere Leiterplattenmontage
Arretierfunktionen sorgen für eine sichere Leiterplattenmontage
90°, 180°, 270° Kabeleintritt

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Reihenklemmentyp Buchse
Steckverbindersystem Draht-an-Leiterplatte
Steckverbinder/Kontakt-Anschluss an Leitungen und Kabel

Konfigurationsmerkmale

Anzahl der Positionen 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12
Anzahl der Reihen 1
Drahteingangswinkel 180°, 90°
Stapelungskonfiguration Seitlich stapelbar
Drahteingangsposition Oben, Seite

Elektrische Kennwerte

Betriebsspannung (VAC) 300

Sonstige Eigenschaften

Produktausrichtung Rechter Winkel, Vertikal
Primäre Produktfarbe Schwarz

Kontaktmerkmale

Kontaktgrundmaterial Kupferlegierung
Beschichtungsmaterial des Kontaktsteckbereichs Zinn
Kontaktnennstrom (max.) (A) 8, 10, 15

Montage und Anschlusstechnik

Steckverbinderbefestigungs-Typ Leiterplattenmontage

Gehäusemerkmale

Gehäusematerial Thermoplast, Thermoplast
Mitte-Mitte-Abstand (Pitch) (mm) 3.5, 5
Mitte-Mitte-Abstand (Pitch) (in) .138, .197

Abmessungen

Drahtgröße (AWG) 26 – 12, 30 – 16
Drahtgröße (mm²) .05 – 1.31, .13 – 3.31

Verwendungsbedingungen

Betriebstemperaturbereich -40 – 125 °C [ -40 – 257 °F ]

Betrieb/Anwendung

Stromkreis Anwendung Leistung

Referenznummer

TE-interne Teilenummer CAT-B8519-SU774A

Literatur

Datenblätter/Katalogseiten

Buchanan WireMate SMT pdf Englisch
BUCHANAN WireMate Connectors Brochure pdf Chinesisch (Vereinfacht)
BUCHANAN WireMate Connectors Brochure pdf Englisch
