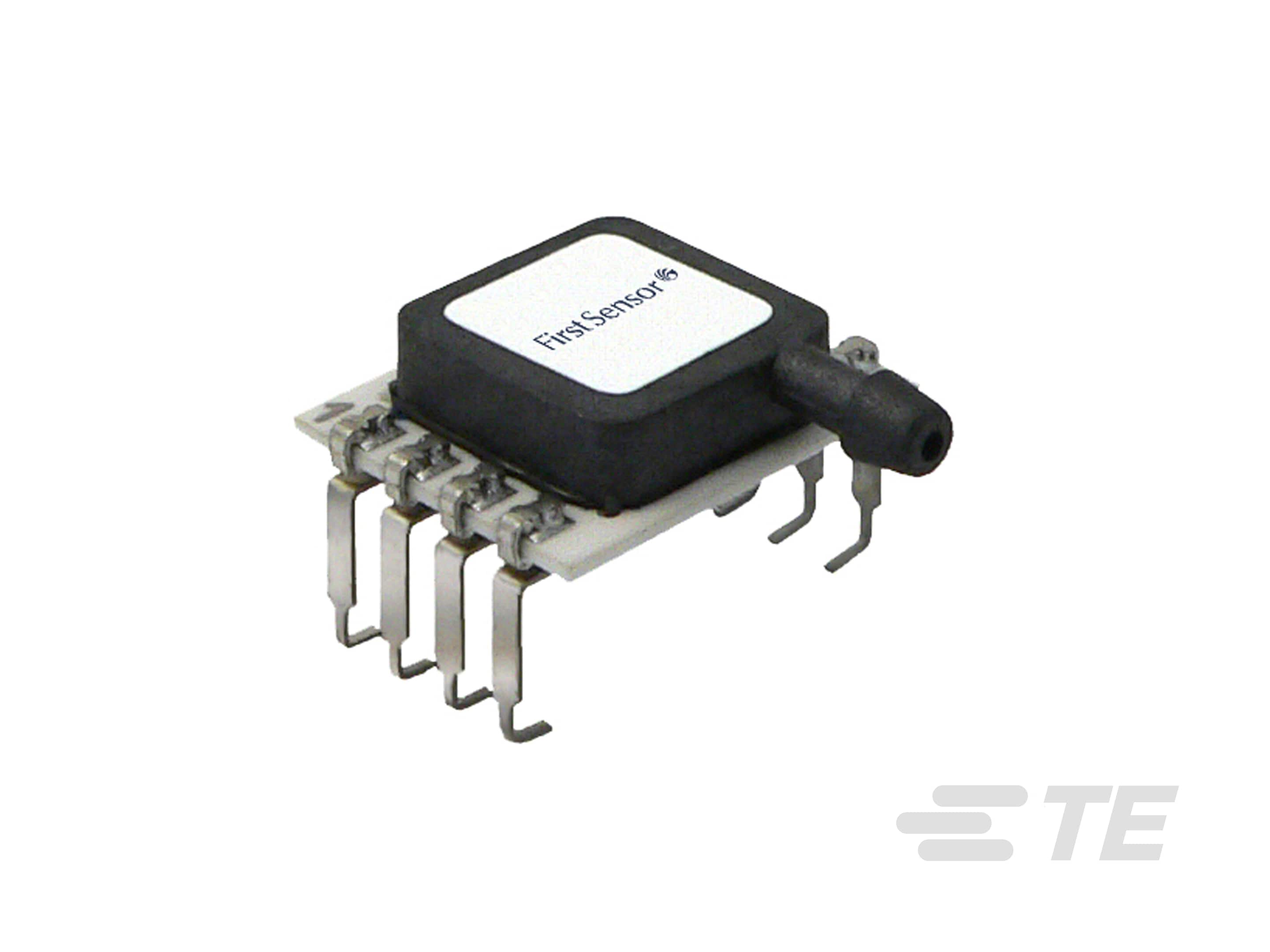

HCE – Verstärkte Miniatur-Drucksensoren

First Sensor

First Sensor HCE

Mehr Weniger

Produktmerkmale

Betriebstemperaturbereich : -25 – 85 °C [ -13 – 185 °F ]
Produktlänge : 16.7 mm [ .657 in ]
Druck (mmHG): 147.65, 825.06, 5.9, 2.95, 3750.3, 15, 14.7, 750.06, 7.5, 75, 1500, 17.71, 150, 375.03 – 375.05, 37.5
Sensorport-Konfiguration : Doppelwiderhaken, Seitlicher Doppelanschluss, Seitlicher Einzelanschluss, Doppelter gegenüberliegender seitlicher Anschluss, Einzelwiderhaken
Auflösung : 14

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Druck	Drucksensortyp	Druckart	Druck	Prüfdruckbereich	Druck	Ausgangssignal-Typ	Versorgungsspannungsbereich	Sensor-Optionen	EU RoHS-Konformität	EU ELV-Konformität
HCEM200DUE9P5; PRES; 0...200mbar; 4V; 5V	2003232-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	150 mmHG	2 bar	.2 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEB005DUE9P5; PRES; 0...5bar; 4V; 5V	2003483-F	3D PDF	-	-	Digitale Druck- und Höhenmesser-Sensormodule	Differenzial	147.65 mmHG	7 bar	5 bar	,25 bis 4,25 V, 14 bit SPI	4,5 – 5,5 V	Widerhakenrohr, Kundenspezifische Bereiche	-	-
HCEB005AUH9P3; PRES; 0-5bar; 2V; 3V	2003637-F	3D PDF	-	-	Digitaler Drucksensor	Absolut	3750.3 mmHG	7 bar	5 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM100DUE9P5; PRES; 0...100mbar; 4V; 5V	2003204-F	3D PDF	-	-	Digitale Druck- und Höhenmesser-Sensormodule	Differenzial	2.95 mmHG	1.2 bar	.1 bar	14 bit SPI, ,25 bis 4,25 V	4,5 – 5,5 V	Widerhakenrohr, Kundenspezifische Bereiche	-	-
HCEM500DUE8P5; PRES;500mbard;4V;5V;2mm	2003212-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	375.03 – 375.05 mmHG	2 bar	.5 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM020DUE8P3; PRES; 0...20mbar; 2V; 3V	2003497-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	15 mmHG	500	.02 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEB001DUE8P5; PRES; 0...1 bar, 4V;5V	2008278-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	750.06 mmHG	3 bar	1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM020DBE8P5; PRES;+-20mbard;4V;5V;2mm	2003124-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	15 mmHG	500	.02 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM200GBH9P5; PRES; +-200mbar; 4V; 5V	2003810-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	150 mmHG	2 bar	.2 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM200DBE9P3; PRES+-200mbar; 2V; 3V	2010689-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	150 mmHG	2 bar	.2 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEB005GUH9P5; PRESS 0...5bar, 5V, SMD	2003181-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	3750.3 mmHG	7 bar	5 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM200GUH9P3; PRES;0..200mbar; 2V;3V	2003243-F	3D PDF	-	-	Digitale Druck- und Höhenmesser-Sensormodule	Lehre	5.9 mmHG	2 bar	.2 bar	14 bit SPI, ,25 bis 2,25 V	2,7 – 3,3 V	Kundenspezifische Bereiche, Widerhakenrohr	-	-
HCEM200DUE8P3; PRES 0..200mbar; 2v; 3V	2003802-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	150 mmHG	2 bar	.2 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM050DUE8P5; PRES; 0...50m,bar; 4V; 5V	2003299-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	37.5 mmHG	750 mbar	.05 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM100DBE8P5; PRES;+-100mbard;4V;5V;2mm	2003071-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	75 mmHG	1.2 bar	.1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEB005GUH9P3; PRES; 0...5bar; 2V; 3V	2003477-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	3750.3 mmHG	7 bar	5 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM020DBE8P3; PRES; +-20mbar; 2V; 3V	2003786-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	15 mmHG	500	.02 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEB001DUE9P5; PRESS 0...1bar, 5V, SMD	2003182-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	750.06 mmHG	3 bar	1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCE0811ARH8P3;PRES;800...1100mbara;2V;3V	2003316-F	3D PDF	-	-	Digitaler Drucksensor	Absolut	825.06 mmHG	3 bar	1.1 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM500DUQ8P5; PRES 0...500mbar; 4V; 5V	2003694-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	375.03 – 375.05 mmHG	2 bar	.5 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM200GBH8P3; PRES -200...200mbar 3V 2V	2004055-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	150 mmHG	2 bar	.2 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM200DUE8P5; PRES 0...200mbar; 4V; 5V;	2003673-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	150 mmHG	2 bar	.2 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEB001DUE9P3; PRES 0...1bar 3V 2V	2003936-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	750.06 mmHG	3 bar	1 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEB001AUH9P5; PRES;1bara;4V;5V;2mm	2003142-F	3D PDF	-	-	Digitaler Drucksensor	Absolut	750.06 mmHG	3 bar	1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEB002AUH9P5; PRES;2bara;4V;5V;2mm	2003154-F	3D PDF	-	-	Digitaler Drucksensor	Absolut	1500 mmHG	6 bar	2 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM200DBE8P5; PRES;+-200mbard;4V;5V;2mm	2003070-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	150 mmHG	2 bar	.2 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM200DBE9P5; PRES; +-200mbar; 4V; 5V	2003746-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	150 mmHG	2 bar	.2 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM010DBE8P5; PRES;+-10mbard;4V;5V;2mm	2003073-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	7.5 mmHG	250	.01 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM050DBE8P3; PRES;+-50mbard;2V;3V;2mm	2003126-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	37.5 mmHG	750 mbar	.05 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEB001DBE9P5; PRESS +/- 1bar, 5V, SMD	2003187-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	750.06 mmHG	3 bar	1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEB002DUE9P3; PRES; 0...2bar; 2V; 3V	2003929-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	1500 mmHG	6 bar	2 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM100DUE9P3; PRES; 0..100mbar; 2V; 3V	2003203-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	75 mmHG	1.2 bar	.1 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEB001GBH8P5; PRES; +-1bar; 4V; 5V	2003404-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	750.06 mmHG	3 bar	1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCE0611ARH9P5;PRES;600...1100mbara;4V;5V	2003297-F	3D PDF	-	-	Digitaler Drucksensor	Absolut	825.06 mmHG	3 bar	1.1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEB005AUH9P5; PRES;0-5bara;SMD;5V	2003068-F	3D PDF	-	-	Digitaler Drucksensor	Absolut	3750.3 mmHG	7 bar	5 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM100DUE8P5;PRES;0...100mbard;5V;SMD	2003197-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	75 mmHG	1.2 bar	.1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM100DUE8P3; PRES; 0..100mbar; 2V; 3V	2003432-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	75 mmHG	1.2 bar	.1 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM200DBE8P3; PRES+-200mbar; 2V; 3V	2003661-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	150 mmHG	2 bar	.2 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEB001DBE8P3; PRES -1...1bar 3V 2V	2003980-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	750.06 mmHG	3 bar	1 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM010GUH8P5; PRES; 0...10mbar; 4V; 5V	2003304-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	7.5 mmHG	250	.01 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEB001DUE8P3; PRES; 0...1bar; 2V; 3V	2003368-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	750.06 mmHG	3 bar	1 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCE0811ARH9P5;PRES;800...1100mbara;4V;5V	2003496-F	3D PDF	-	-	Digitaler Drucksensor	Absolut	825.06 mmHG	3 bar	1.1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCE0811ARH8P5;PRES;800-1100mbara;5V;SMD	2003136-F	3D PDF	-	-	Digitaler Drucksensor	Absolut	825.06 mmHG	3 bar	1.1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM500DBE9P5;PRESS +/- 500mbar, 5V, SMD	2003180-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	375.03 – 375.05 mmHG	2 bar	.5 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEB005DUE9P3; PRES; 0...5bar; 4V; 5V	2003905-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	3750.3 mmHG	7 bar	5 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM100GUH9P5; PRES; 0...100mbar; 4V; 5V	2003969-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	75 mmHG	1.2 bar	.1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM100GUH8P3;PRES;0..100mbarg;2V;3V;3mm	2003891-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	75 mmHG	1.2 bar	.1 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM050GUH8P3; PRES; 0...50mbar; 2V; 3V	2003930-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	37.5 mmHG	750 mbar	.05 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM020GUH8P3; PRES; 0...20mbar; 2V; 3V	2003237-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	15 mmHG	500	.02 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM100GUH8P5; PRES; 0...100mbar; 4V; 5V	2003484-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	75 mmHG	1.2 bar	.1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM050DUE9P5; PRES 0...50mbar 5V 4V	2004029-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	37.5 mmHG	750 mbar	.05 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM010DUE8P3; PRES; 0...10mbar; 2V, 3V	2003424-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	7.5 mmHG	250	.01 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM200GUH8P3; PRES; 0..200mbar; 2V; 3V	2003594-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	150 mmHG	2 bar	.2 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM010DUE9P5; PRES 0...10mbar 5V 4V	2003983-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	7.5 mmHG	250	.01 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEB002AUH9P3; PRES: 0...2bara; 2V; 3V	2003337-F	3D PDF	-	-	Digitaler Drucksensor	Absolut	1500 mmHG	6 bar	2 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM020GUH9P5; PRES; 0...20mbar; 4V; 5V	2003699-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	15 mmHG	500	.02 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEB001AUH9P3; PRES; 0..1bara; 2V; 3V	2003705-F	3D PDF	-	-	Digitaler Drucksensor	Absolut	750.06 mmHG	3 bar	1 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM500DBE8P3; PRES; +-500mbar; 2V; 3V	2003895-F	3D PDF	-	-	Digitale Druck- und Höhenmesser-Sensormodule	Differenzial	14.7 mmHG	2 bar	.5 bar	,25 bis 2,25 V, 14 bit SPI	2,7 – 3,3 V	Kundenspezifische Bereiche, Rohr	-	-
HCEM010DUE8P5; PRES; 0...10mbar; 4V; 5V	2003298-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	7.5 mmHG	250	.01 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM500DBE8P5; PRES;+-500mbard;4V;5V;2mm	2003125-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	375.03 – 375.05 mmHG	2 bar	.5 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCE0611ARH8P3;PRES: 600-1100mbara;2V;3V	2003443-F	3D PDF	-	-	Digitale Druck- und Höhenmesser-Sensormodule	Absolut	17.71 mmHG	3 bar	1.1 bar	,25 bis 2,25 V, 14 bit SPI	2,7 – 3,3 V	Kundenspezifische Bereiche, Rohr	-	-
HCEM500DUE8P3; PRES; 0..500mbar; 2V; 3V	2003662-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	375.03 – 375.05 mmHG	2 bar	.5 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM050DUE8P3; PRES; 0..50mbar; 2V; 3V	2003317-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	37.5 mmHG	750 mbar	.05 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM050DUE9P3; PRES; 0..50mbar; 2V; 3V	2003630-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	37.5 mmHG	750 mbar	.05 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM500GUH9P3; PRES;500mbarg;2V;3V;3mm	2003059-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	375.03 – 375.05 mmHG	2 bar	.5 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM050DBE8P5; PRES;+-50mbard;4V;5V;2mm	2003072-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	37.5 mmHG	750 mbar	.05 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEB002GUH9P5; PRES;2barg;4V;5V;2mm	2003245-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	1500 mmHG	6 bar	2 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEB001GBH9P3;PRES;+-1000mbarg;2V;3V;3mm	2003057-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	750.06 mmHG	3 bar	1 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEB002DUE9P5; PRESS 0...2bar, 5V, SMD	2003186-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	1500 mmHG	6 bar	2 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCE0611ARH9P3;PRES;600-1100mbara;3V;SMD	2003709-F	3D PDF	-	-	Digitaler Drucksensor	Absolut	825.06 mmHG	3 bar	1.1 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM100GUH9P3;PRES;0..100mbard;2V;3V;3mm	2003056-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	75 mmHG	1.2 bar	.1 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM100DBE8P3; PRES; +-100mbar; 2V; 3V	2003215-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	75 mmHG	1.2 bar	.1 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM010DBE8P3; PRES; +-10mbar; 2V; 3V	2003335-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	7.5 mmHG	250	.01 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM010GBH8P3; PRES; +-10mbar; 2V; 3V	2003462-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	7.5 mmHG	250	.01 bar	,5 bis 2,5 V	2,7 – 3,3 V	Keine Option	-	-
HCEM200GUH8P5; PRES; 0-200mbar;SMD;5V	2003740-F	3D PDF	-	-	Digitaler Drucksensor	Lehre	150 mmHG	2 bar	.2 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEB001DBE8P5; PRES; +-1bar; 4V; 5V	2003914-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	750.06 mmHG	3 bar	1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM100DBE9P5; PRES; +-100mbar; 4V; 5V	2003300-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	75 mmHG	1.2 bar	.1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCEM020DUE8P5; PRES; 0-20mbar;SMD;5V	2003137-F	3D PDF	-	-	Digitaler Drucksensor	Differenzial	15 mmHG	500	.02 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-
HCE0611ARH8P5;PRES;600-1100mbara;5V;SMD	2003133-F	3D PDF	-	-	Digitaler Drucksensor	Absolut	825.06 mmHG	3 bar	1.1 bar	,5 bis 4,5 V	4,5 – 5,5 V	Keine Option	-	-

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Montagetyp J-Ausführung
Drucksensortyp Digitaler Drucksensor, Digitale Druck- und Höhenmesser-Sensormodule
Druckart Absolut, Differenzial, Lehre
Sensorgehäuse 8-Polig SMD

Elektrische Kennwerte

Versorgungsspannungsbereich (V) 2,7 – 3,3, 4,5 – 5,5

Abmessungen

Produktlänge 16.7 mm [ .657 in ]
Produkthöhe (mm) 8,26, 8.2, 11.64
Produkthöhe (in) 0,325, 0,322, .458
Produktbreite (mm) 15.9, 17.7, 19.1
Produktbreite (in) 0,751, .625, .696

Verwendungsbedingungen

Betriebstemperaturbereich -25 – 85 °C [ -13 – 185 °F ]

Betrieb/Anwendung

Druck (mmHG) 2.95, 5.9, 7.5, 14.7, 15, 17.71, 37.5, 75, 147.65, 150, 375.03 – 375.05, 750.06, 825.06, 1500, 3750.3
Auflösung 14
Druck (bar) .01, .02, .05, .1, .2, .5, 1, 1.1, 2, 5
Druck (psi) .145, .29, .725, 1.45, 2.9, 7.25, 8.7, 14.5, 15.95, 29, 72.5, 72.51
Output-Schnittstelle Analog, SPI
Druckgenauigkeit ±0,5 % FSS
Druck (inH2O) 4.01, 8.03, 20.09, 40.18, 80.37, 200.9, 200.93, 241.11, 401.8, 442.05, 803.72, 2009.3, 2009.32
Prüfdruckbereich 250, 750 mbar, 6 bar, 500, 7 bar, 1.2 bar, 3 bar, 2 bar
Ausgangssignal-Typ ,5 bis 2,5 V, ,25 bis 4,25 V, ,5 bis 4,5 V, ,25 bis 2,25 V, 14 bit SPI

Verpackungsmerkmale

Sensorport-Konfiguration Doppelwiderhaken, Seitlicher Doppelanschluss, Seitlicher Einzelanschluss, Doppelter gegenüberliegender seitlicher Anschluss, Einzelwiderhaken

Weitere

Sensor-Optionen Keine Option, Widerhakenrohr, Kundenspezifische Bereiche, Rohr

Referenznummer

TE-interne Teilenummer CAT-BLPS0085

Literatur

Datenblätter/Katalogseiten

HCE-Miniature Amplified Pressure Sensors pdf Englisch
