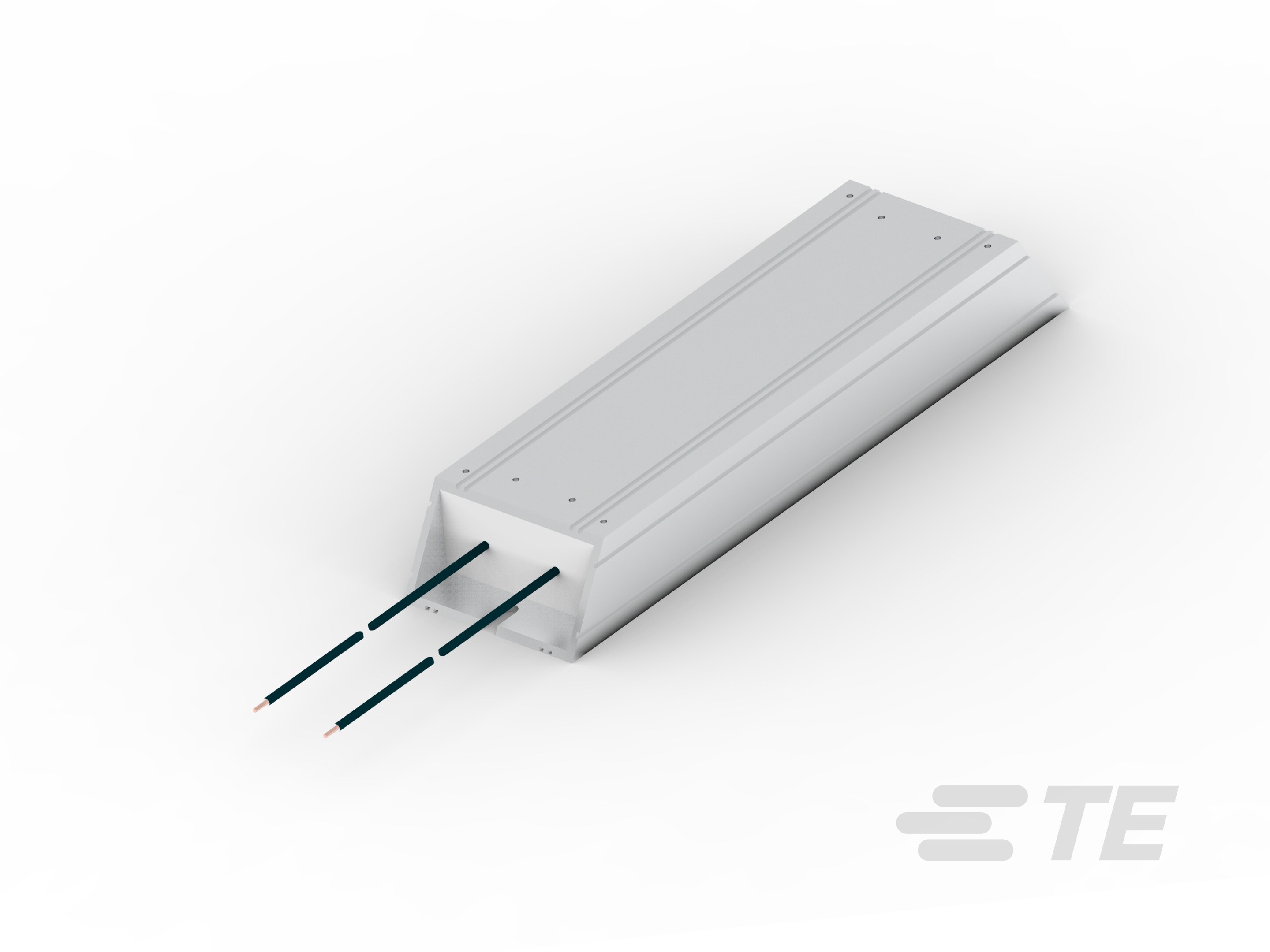

Aluminium Housed Braking Resistor: IP54, 200W~500W Power - HCH Series

Produktmerkmale

Widerstandstyp : Leistungswiderstand
Widerstandsklasse : Bis zu 1kΩ
Widerstandswert (Ω): 6.8, 10, 22, 33, 47, 68, 82, 100, 220
Nennleistung (W): 200, 300, 400, 500
Elementtyp : Spulenwiderstand

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Widerstandswert	Nennleistung	Produktlänge
HCH215 300W 68R 5% LEAD	2176464-6	Produktzeichnung 3D PDF	68 Ω	300 W	215 mm
HCH215 300W 100R 5% LEAD	2176464-8	Produktzeichnung 3D PDF	100 Ω	300 W	215 mm
HCH335 500W 100R 5% LEAD	2176466-7	Produktzeichnung 3D PDF	100 Ω	500 W	335 mm
HCH165 200W 47R 5% LEAD	2176463-5	Produktzeichnung 3D PDF	47 Ω	200 W	165 mm
HCH265 400W 47R 5% LEAD	2176465-4	Produktzeichnung 3D PDF	47 Ω	400 W	265 mm
HCH335 500W 68R 5% LEAD	2176466-5	Produktzeichnung 3D PDF	68 Ω	500 W	335 mm
HCH215 300W 10R 5% LEAD	2176464-2	Produktzeichnung 3D PDF	10 Ω	300 W	215 mm
HCH215 300W 22R 5% LEAD	2176464-3	Produktzeichnung 3D PDF	22 Ω	300 W	215 mm
HCH265 400W 33R 5% LEAD	2176465-3	Produktzeichnung 3D PDF	33 Ω	400 W	265 mm
HCH215 300W 82R 5% LEAD	2176464-7	Produktzeichnung 3D PDF	82 Ω	300 W	215 mm
HCH215 300W 33R 5% LEAD	2176464-4	Produktzeichnung 3D PDF	33 Ω	300 W	215 mm
HCH265 400W 82R 5% LEAD	2176465-6	Produktzeichnung 3D PDF	82 Ω	400 W	265 mm
HCH165 200W 6R8 5% LEAD	2176463-1	Produktzeichnung 3D PDF	6.8 Ω	200 W	165 mm
HCH165 200W 33R 5% LEAD	2176463-4	Produktzeichnung 3D PDF	33 Ω	200 W	165 mm
HCH165 200W 82R 5% LEAD	2176463-7	Produktzeichnung 3D PDF	82 Ω	200 W	165 mm
HCH215 300W 6R8 5% LEAD	2176464-1	Produktzeichnung 3D PDF	6.8 Ω	300 W	215 mm
HCH215 300W 47R 5% LEAD	2176464-5	Produktzeichnung 3D PDF	47 Ω	300 W	215 mm
HCH215 300W 220R 5% LEAD	2176464-9	Produktzeichnung 3D PDF	220 Ω	300 W	215 mm
HCH265 400W 22R 5% LEAD	2176465-2	Produktzeichnung 3D PDF	22 Ω	400 W	265 mm
HCH265 400W 68R 5% LEAD	2176465-5	Produktzeichnung 3D PDF	68 Ω	400 W	265 mm
HCH335 500W 10R 5% LEAD	2176466-1	Produktzeichnung 3D PDF	10 Ω	500 W	335 mm
HCH335 500W 22R 5% LEAD	2176466-2	Produktzeichnung 3D PDF	22 Ω	500 W	335 mm
HCH335 500W 33R 5% LEAD	2176466-3	Produktzeichnung 3D PDF	33 Ω	500 W	335 mm
HCH335 500W 47R 5% LEAD	2176466-4	Produktzeichnung 3D PDF	47 Ω	500 W	335 mm
HCH165 200W 220R 5% LEAD	2176463-9	Produktzeichnung 3D PDF	220 Ω	200 W	165 mm
HCH265 400W 10R 5% LEAD	2176465-1	Produktzeichnung 3D PDF	10 Ω	400 W	265 mm
HCH165 200W 10R 5% LEAD	2176463-2	Produktzeichnung 3D PDF	10 Ω	200 W	165 mm
HCH165 200W 22R 5% LEAD	2176463-3	Produktzeichnung 3D PDF	22 Ω	200 W	165 mm
HCH165 200W 100R 5% LEAD	2176463-8	Produktzeichnung 3D PDF	100 Ω	200 W	165 mm
HCH265 400W 100R 5% LEAD	2176465-7	Produktzeichnung 3D PDF	100 Ω	400 W	265 mm
HCH335 500W 82R 5% LEAD	2176466-6	Produktzeichnung 3D PDF	82 Ω	500 W	335 mm
HCH165 200W 68R 5% LEAD	2176463-6	Produktzeichnung 3D PDF	68 Ω	200 W	165 mm
HCH265 400W 220R 5% LEAD	2176465-8	Produktzeichnung 3D PDF	220 Ω	400 W	265 mm
HCH335 500W 220R 5% LEAD	2176466-8	Produktzeichnung 3D PDF	220 Ω	500 W	335 mm

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Widerstandstyp Leistungswiderstand
Elementtyp Spulenwiderstand

Konfigurationsmerkmale

Anzahl der Widerstände 1

Elektrische Kennwerte

Widerstandsklasse Bis zu 1kΩ
Widerstandswert (Ω) 6.8, 10, 22, 33, 47, 68, 82, 100, 220
Nennleistung (W) 200, 300, 400, 500
Toleranz der passiven Komponente (%) .05

Klemmenmerkmale

Anzahl der Anschlüsse 2
Widerstand für die Gehäusemontage – Anschlusstyp Schwebende Leitungen

Montage und Anschlusstechnik

Panelmontage – Ausführung Flansch mit Montagebohrungen

Abmessungen

Produkthöhe 31 mm [ 1.22 in ]
Produktlänge (mm) 165, 215, 265, 335
Produktlänge (in) 6.496, 8.465, 10.433, 13.189
Produktbreite 60 mm [ 2.362 in ]

Verwendungsbedingungen

Temperaturkoeffizient (ppm/°C) ±200

Verpackungsmerkmale

Verpackungsmethode Einzelausführung – Karton

Referenznummer

TE-interne Teilenummer CAT-LV1-HL5

Literatur

Datenblätter/Katalogseiten

Aluminium Housed Braking Resistor Type HCH Series pdf Englisch

Aluminium Housed Braking Resistor: IP54, 200W~500W Power - HCH Series

Produktmerkmale

Widerstandstyp : Leistungswiderstand

Widerstandsklasse : Bis zu 1kΩ

Widerstandswert (Ω): 6.8, 10, 22, 33, 47, 68, 82, 100, 220

Nennleistung (W): 200, 300, 400, 500

Elementtyp : Spulenwiderstand

Produktmerkmale

Widerstandstyp Leistungswiderstand

Elementtyp Spulenwiderstand

Konfigurationsmerkmale

Anzahl der Widerstände 1

Elektrische Kennwerte

Widerstandsklasse Bis zu 1kΩ

Widerstandswert (Ω) 6.8, 10, 22, 33, 47, 68, 82, 100, 220

Nennleistung (W) 200, 300, 400, 500

Toleranz der passiven Komponente (%) .05

Klemmenmerkmale

Anzahl der Anschlüsse 2

Widerstand für die Gehäusemontage – Anschlusstyp Schwebende Leitungen

Montage und Anschlusstechnik

Panelmontage – Ausführung Flansch mit Montagebohrungen

Abmessungen

Produkthöhe 31 mm [ 1.22 in ]

Produktlänge (mm) 165, 215, 265, 335

Produktlänge (in) 6.496, 8.465, 10.433, 13.189

Produktbreite 60 mm [ 2.362 in ]

Verwendungsbedingungen

Temperaturkoeffizient (ppm/°C) ±200

Verpackungsmerkmale

Verpackungsmethode Einzelausführung – Karton

Referenznummer

TE-interne Teilenummer CAT-LV1-HL5
