LVDT, federbelastet, druckluftbetätigt

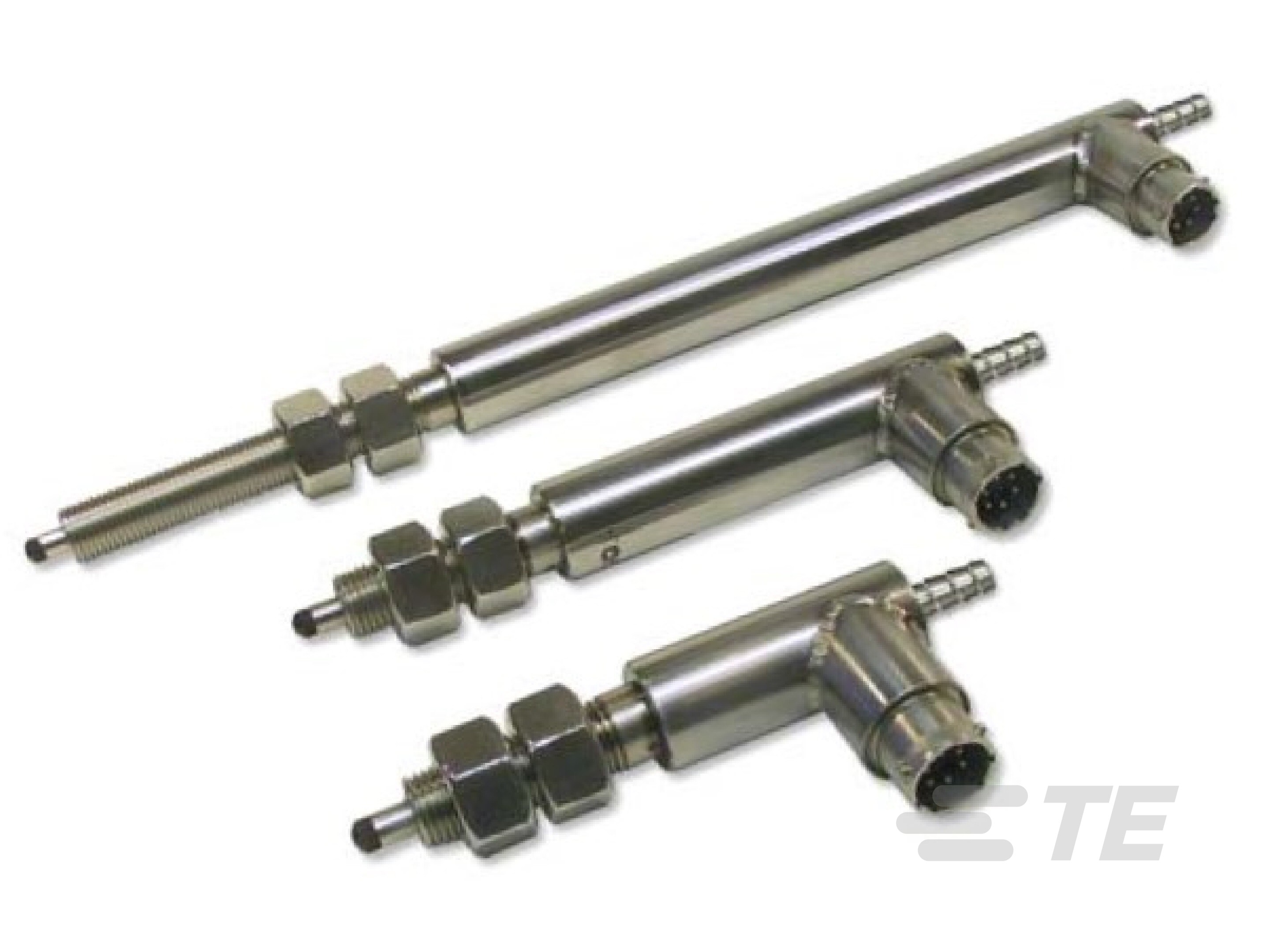

Die robusten, hermetisch abgedichteten GHSA-R 750-A Sensoren sind vollständig aus Edelstahl gefertigt und für allgemeine Industrieanwendungen ausgelegt.  Die Spulenwicklungen sind gemäß IEC-Standard IP-68 gegen raue Umgebungen abgedichtet. Der elektrische Anschluss erfolgt über einen radial montierten abgedichteten Steckverbinder. Dadurch verringert sich die Einbaulänge erheblich. Der passende Anschlussstecker ist im Lieferumfang enthalten. Der Sensor verfügt über einen Schaft, der in einem Präzisions-gleitlager luftunterstützt ausgefahren und federunterstützt zurückgefahren wird und mit dem Kern eines LVDT verbunden ist. Der Schaft wird durch Zuleitung eines sauberen, trockenen Luftstroms mit niedrigem Druck (10-30 psi) und reguliertem Fluss durch einen Stecknippel ausgefahren, der sich am Ende der Einheit befindet und für Schläuche mit einem Innen-durchmesser von ¼ Zoll ausgelegt ist. Beim Ablassen des Drucks wird der Tastkopf durch eine interne Feder in die Ausgangsposition zurückgefahren. Das präzise Gleitlager ermöglicht eine Messwiederholbarkeit von ±0,01 % des vollständigen Ausgangsbereichs oder besser.
