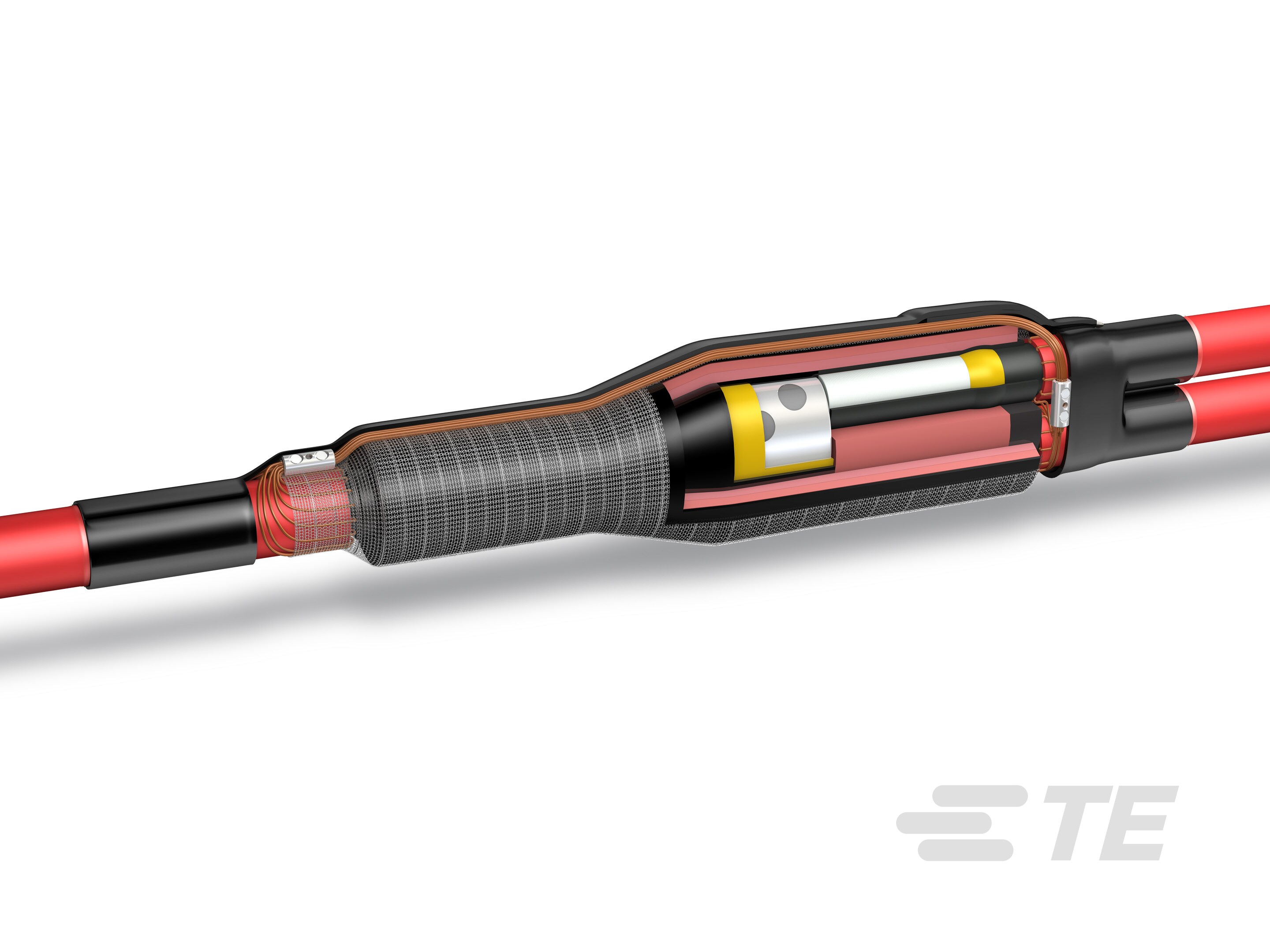

Warmschrumpf-Abzweigmuffen, MXSB

RAYCHEM

RAYCHEM MXSB

Mit der Produktlinie Raychem bietet TE Connectivity (TE) eine umfassende Auswahl an Kabelgarnituren für alle Kabeltypen an. MXSB ist eine kostengünstige Lösung für massive Abzweigmuffenverbindungen.

Mehr Weniger

Produktmerkmale

Kabelmuffen/Kabelverbinder-Technik: Warmschrumpfung
Kabelmuffen & Kabelverbinder – Anwendung: Abzweigmuffe
Kabelmuffen & Kabelverbinder – Produkttyp: Mittelspannungs-Abzweigverbindung
Anzahl der Adern: 1
Isolation: Kunststoff (XLPE)

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Kabelmuffen & Kabelverbinder – Produktverfügbarkeit	Installationsanleitung	Kabelmuffen & Kabelverbinder – Spannungsklasse	Querschnittsbereich	Kabelmuffen & Kabelverbinder – Isolationsdurchmesser	Kabelquerschnitt (max.) (Hauptleitung)	Kabelquerschnitt (min.) (Hauptleitung)	Kabelmuffen & Kabelverbinder – Leiterdurchmesser	Kabelmantel-Außendurchmesser
MXSB-24B/1XU-2XU	CX7297-005	Produktzeichnung	EMEA	Deutsch	≤ 24 kV	70 – 185 mm²	21.9 – 30.1 mm	185 mm²	70 mm²	8.7 – 16.8 mm	30 – 39 mm
MXSB-12C/1XU-2XU	CX7294-005	Produktzeichnung	EMEA	Deutsch	≤ 12 kV	150 – 300 mm²	22.3 – 30.4 mm	300 mm²	150 mm²	13.9 – 23.1 mm	28 – 43 mm
MXSB-12C/1XU-2XU	CX7294-011	Produktzeichnung	ASIEN, Australia, New Zealand & Pacific Islands, China, EMEA, NORD- UND SÜDAMERIKA	Englisch	≤ 12 kV	150 – 300 mm²	22.3 – 30.4 mm	300 mm²	150 mm²	13.9 – 23.1 mm	28 – 43 mm
MXSB-12B/1XU-2XU	CX7295-005	Produktzeichnung	EMEA	Deutsch	≤ 12 kV	70 – 185 mm²	17.6 – 25.9 mm	185 mm²	70 mm²	8.7 – 16.8 mm	25 – 39 mm
MXSB-12B/1XU-2XU	CX7295-011	Produktzeichnung	ASIEN, Australia, New Zealand & Pacific Islands, China, EMEA, NORD- UND SÜDAMERIKA	Englisch	≤ 12 kV	70 – 185 mm²	17.6 – 25.9 mm	185 mm²	70 mm²	8.7 – 16.8 mm	25 – 39 mm
MXSB-24C/1XU-2XU	CX7296-005	Produktzeichnung	EMEA	Deutsch	≤ 24 kV	120 – 300 mm²	25 – 34.6 mm	300 mm²	120 mm²	12.7 – 23.1 mm	32 – 48 mm
MXSB-24C/1XU-2XU	CX7296-011	Produktzeichnung	ASIEN, Australia, New Zealand & Pacific Islands, China, EMEA, NORD- UND SÜDAMERIKA	Englisch	≤ 24 kV	120 – 300 mm²	25 – 34.6 mm	300 mm²	120 mm²	12.7 – 23.1 mm	32 – 48 mm
MXSB-24B/1XU-2XU	CX7297-011	Produktzeichnung	ASIEN, Australia, New Zealand & Pacific Islands, China, EMEA, NORD- UND SÜDAMERIKA	Englisch	≤ 24 kV	70 – 185 mm²	21.9 – 30.1 mm	185 mm²	70 mm²	8.7 – 16.8 mm	30 – 39 mm
MXSB-12A/1XU-2XU	CY8432-011	Produktzeichnung	ASIEN, Australia, New Zealand & Pacific Islands, China, EMEA, NORD- UND SÜDAMERIKA	Englisch	≤ 12 kV	35 – 95 mm²	14.4 – 21.8 mm	95 mm²	35 mm²	6.1 – 12.9 mm	23 – 34 mm
MXSB-24A/1XU-2XU	CY8433-005	Produktzeichnung	EMEA	Deutsch	≤ 24 kV	35 – 95 mm²	18 – 25 mm	95 mm²	35 mm²	6.1 – 12.9 mm	27 – 38 mm
MXSB-24A/1XU-2XU	CY8433-011	Produktzeichnung	ASIEN, Australia, New Zealand & Pacific Islands, China, EMEA, NORD- UND SÜDAMERIKA	Englisch	≤ 24 kV	35 – 95 mm²	18 – 25 mm	95 mm²	35 mm²	6.1 – 12.9 mm	27 – 38 mm

Übersicht

TE Raychem Kabelgarnituren sind ein wichtiges Element in Energienetzwerken. Die am weitesten verbreitete Anwendung von MXSB heutzutage ist der Einsatz in Windparks, um Turbinen an einen einzelnen Verteilungsring oder an Solarenergie-Versorgungsnetze anzuschließen.

Insbesondere aufgrund der kurzen und platzsparenden Bauweise eignet sich MXSB ideal für Umgebungen mit begrenzten Platzverhältnissen. Die MXSB Kabelgarnituren basieren auf einem Muffendesign mit Schraubanschlüssen als Leiter sowie Drahtabschirmungen, die in der Kabelgarnitur enthalten sind. Dank der Schraubtechnologie, die Presswerkzeuge überflüssig macht, ist das System einfach zu montieren.

Zuverlässigkeit und Leistung sind wichtig, wenn es um Kundenanforderungen geht, sowie darum, dass die MXSB-Abzweigmuffen diese Anforderung durch das Übertreffen internationaler Leistungsstandards einschließlich CENELEC HD 629.1 S2 oder IEC 60502-4 für Muffen erfüllen.

Wichtige Eigenschaften

Vollständige Kabelgarnitur, die kein zusätzliches Werkzeug benötigt.
Basierend auf Elastomermuffenhülsen mit drei Schichten.
Kostengünstige Alternative zu Schaltanlagenverbindungen.
Zuverlässige Wartungsnachweise in Windparks & Fotovoltaikanlagen.
Keine Presswerkzeuge oder Werkzeugwartung erforderlich.
Ermöglicht die Vermeidung sperriger Abfälle und kostspieliger Müllentsorgung.
Erfüllt HD 629.1 S2

Mehr erfahren

Muffen und Kabelverbindungen
Produktfamiliengruppe

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Kabelmuffen/Kabelverbinder-Technik Warmschrumpfung
Kabelmuffen & Kabelverbinder – Produkttyp Mittelspannungs-Abzweigverbindung
Isolation Kunststoff (XLPE)
Ausführung der Kabelabschirmung Draht
Schraubverbinder enthalten Ja
Steckverbinder-Typ Mechanische Eigenschaften

Konfigurationsmerkmale

Anzahl der Adern 1

Elektrische Kennwerte

Kabelmuffen & Kabelverbinder – Spannungsklasse (kV) ≤ 12, ≤ 24

Sonstige Eigenschaften

Äußere Isolierung Rohr

Abmessungen

Querschnittsbereich (mm²) 35 – 95, 70 – 185, 120 – 300, 150 – 300
Kabelmuffen & Kabelverbinder – Isolationsdurchmesser (mm) 14.4 – 21.8, 17.6 – 25.9, 18 – 25, 21.9 – 30.1, 22.3 – 30.4, 25 – 34.6
Kabelmuffen & Kabelverbinder – Isolationsdurchmesser (in) .566 – .858, .692 – 1.019, .708 – .984, .86 – 1.185, .877 – 1.2, .984 – 1.36
Kabelquerschnitt (max.) (Hauptleitung) (mm²) 95, 185, 300
Kabelquerschnitt (min.) (Hauptleitung) (mm²) 35, 70, 120, 150
Kabelmuffen & Kabelverbinder – Leiterdurchmesser (mm) 6.1 – 12.9, 8.7 – 16.8, 12.7 – 23.1, 13.9 – 23.1
Kabelmuffen & Kabelverbinder – Leiterdurchmesser (in) .24 – .507, .342 – .66, .342 – .661, .5 – .909, .547 – .909
Kabelmantel-Außendurchmesser (mm) 23 – 34, 25 – 39, 27 – 38, 28 – 43, 30 – 39, 32 – 48
Kabelmantel-Außendurchmesser (in) .905 – 1.33, .984 – 1.53, 1.06 – 1.5, 1.1 – 1.7, 1.18 – 1.53, 1.25

Betrieb/Anwendung

Kabelmuffen & Kabelverbinder – Anwendung Abzweigmuffe

Industriestandards

Standards/Normen HD CENELEC 629.1 S2, IEC 60502-4

Produktverfügbarkeit

Kabelmuffen & Kabelverbinder – Produktverfügbarkeit ASIEN, Australia, New Zealand & Pacific Islands, China, EMEA, NORD- UND SÜDAMERIKA

Verpackungsmerkmale

Verpackungsmenge 1

Weitere

Installationsanleitung Deutsch, Englisch

Referenznummer

TE-interne Teilenummer CAT-MXSB

Literatur

Datenblätter/Katalogseiten

RAYCHEM HEAT-SHRINKABLE BRANCH JOINTS - MXSB pdf Englisch
