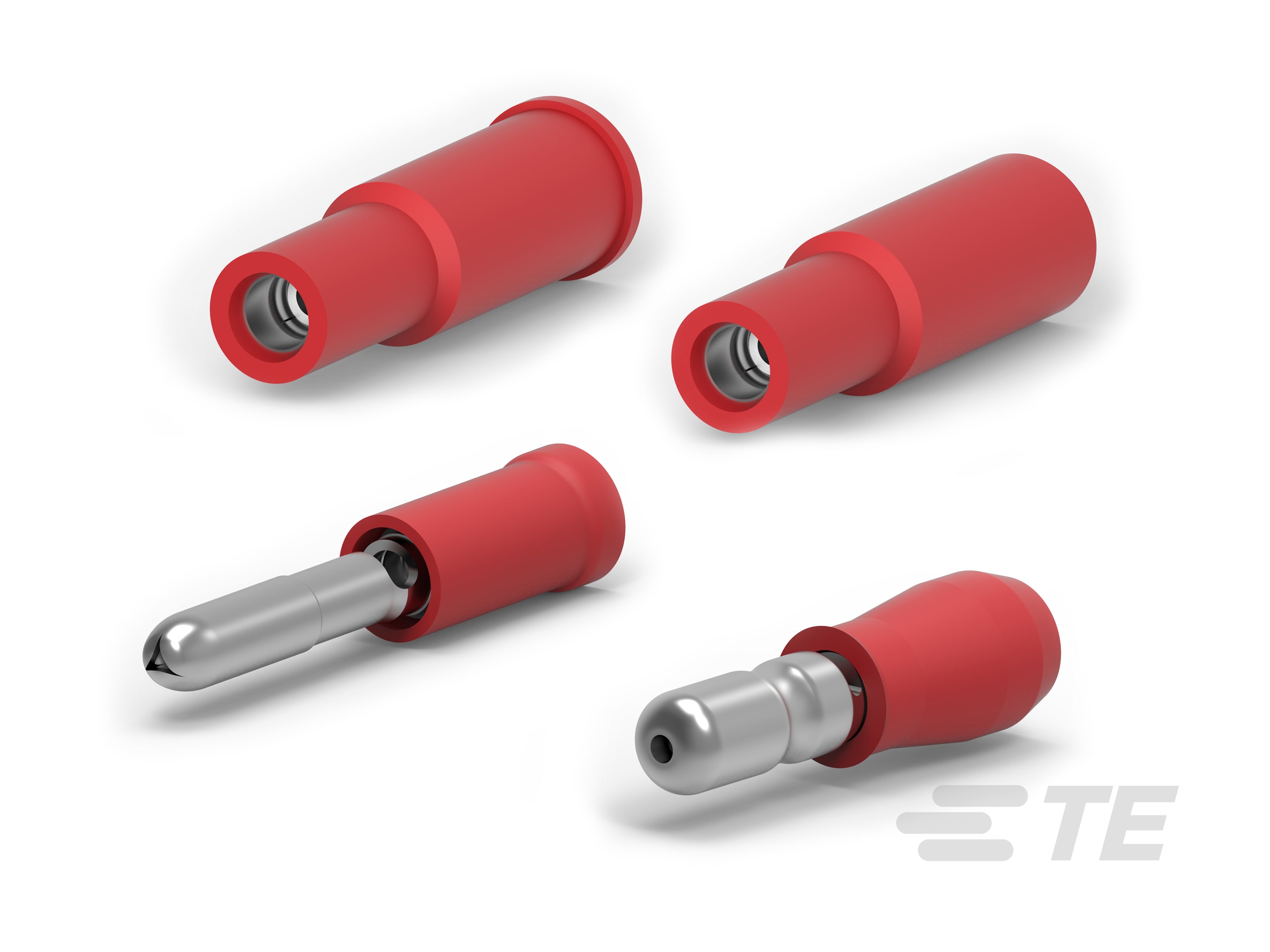

Rundstift-Kabelschuhe und Rundsteckhülsen

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

• Kugeldurchmesser (in) .945

• Anschlussmethode zu Draht und Kabel  Crimpverbindung

• Crimpverbindertyp  Shur-Plug, Shur-Plug Steckhülse

• Steckzungenbreite  20.07 mm [ .79 in ]

• Stiftdurchmesser (mm) 3.18, 3.96, 4.09, 3.43

• Stiftdurchmesser (in) .156, .125, .161, .135

• Hülsentyp  Geschlossen

• Kabelschuh-Beschichtungsmaterial  Zinn

• Kontaktform  Rund

• Kabelschuhausrichtung  Gerade

• Kontaktfertigung  Gestanzt und geformt

• Kompatibler Isolationsdurchmesserbereich (mm) 2.99, 2.92 – 4.32, 3.5, 3.3, 4, 4.32

• Kompatibler Isolationsdurchmesserbereich (in) .138, .13, .157, .118, .17, .115 – .17

• Drahtgröße (AWG) 17 – 13, 20 – 16, 20 – 15, 16 – 14

• Drahtgröße (mm²) .5 – 1.31, 1 – 2.6, .5 – 1.6, .5 – 1.5, 1.25 – 2

• Drahtgröße (CMA) 2048 – 5178, 1022 – 2583, 2582 – 4106, 2050 – 5180, 1022 – 3257

• Hülsen-Innendurchmesser  4.4 mm [ .173 in ]

• Kabelschuh-Materialdicke (mm) .79, .02

• Kabelschuh-Materialdicke (in) .031, .406

• Gesamtproduktlänge (mm) 24.7, 22.9, 22.7, 20.07, 25, 24

• Gesamtproduktlänge (in) .8, .983, .972, .9, .944

• Verpackungsmethode  Box, Einzelausführung, Carton

• Verpackungsmenge  1000, 500, 2500

• Kompatibel mit Leitungs-/Kabeltyp  Einzeldraht

• Kompatibel mit Einzeldrahttyp  Massiv, Mehrdrähtig

• Art der Drahtisolierungshalterung  Isolationsunterstützung

• Abdichtbar  Nein

• Isolationsoption  Vollständig isoliert, Teilweise isoliert

• Betriebstemperaturbereich  105 °C [ 221 °F ]

• Drahtisolierungshalterung  Mit

• EU RoHS-Konformität  Konform

• EU ELV-Konformität  Konform

• Isoliermaterial  Nylon

• Hülsenmaterial  Kupfer

• Hülsen-Beschichtungsmaterial  Zinn

• Primäre Produktfarbe  Hellblau, Blau, Rot
