Piezo-Folien-Vibrationssensor

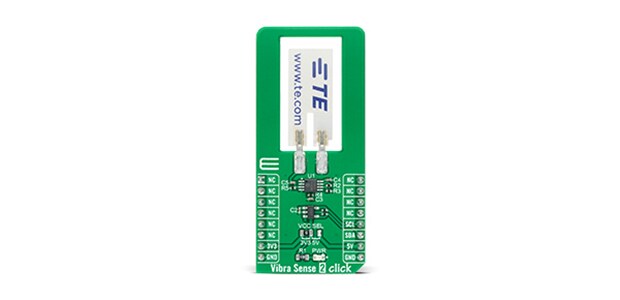

Wird die Piezo-Folie von der mechanischen neutralen Achse aus verschoben, führt die Biegung zu einer sehr hohen Anspannung innerhalb des Piezo-Polymers, sodass hohe Spannungen erzeugt werden.  Wenn die Einheit durch direkten Kontakt abgelenkt wird, agiert das Gerät als flexibler Schalter, und der generierte Ausgangswert reicht aus, um MOSFET- oder CMOS-Stufen direkt auszulösen. Wenn die Einheit durch die zugehörigen Kontakte gestützt wird und im freien Raum vibriert (mit der Trägheit des eingespannten/freien Auslegers, der die Biegespannung erzeugt), verhält sich das Gerät wie ein Beschleunigungsmesser oder Vibrationssensor. Durch das Hinzufügen von Masse oder das Ändern der freischwingenden Länge des Elements durch Einspannen können die Resonanzfrequenz und Empfindlichkeit des Sensors für spezielle Anwendungen angepasst werden. Ein Ansprechen auf mehreren Achsen kann erreicht werden, indem die Masse außermittig positioniert wird. Der LDTM-028K ist ein Vibrationssensor mit einer Auslegerschnittstelle als Messelement, die durch eine zusätzliche Masse belastet ist, um eine hohe Empfindlichkeit bei niedrigen Frequenzen zu erzielen.
