RayGel Plus Muffe

Frage: Was ist RayGel Plus?

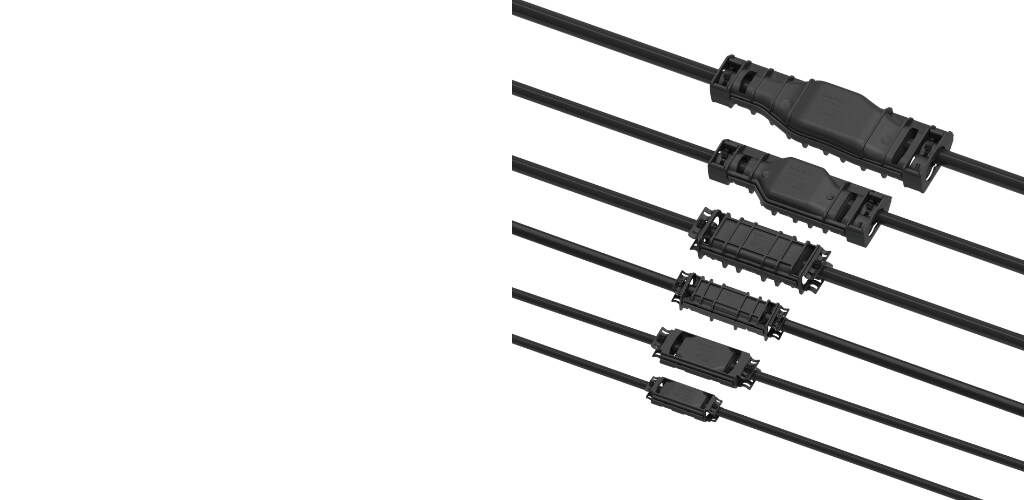

Antwort: RayGel Plus Muffen sind für den Schutz, die Isolierung und die Abdichtung von Muffenverbindungen mit 0,6/1 kV oder weniger vorgesehen. RayGel Plus-Gehäuse bestehen aus halogenfreiem Polypropylen und sind mit PowerGel gefüllt. Sie eignen sich für erdverlegte und Freileitungsanwendungen (siehe auch Broschüre EPP-1917 – RayGel Plus Muffen).

Frage: Was können RayGel Plus Muffen für mich leisten?

Antwort: Sie bieten eine einfach zu montierende, kalt zu verarbeitende Niederspannungs-Verbindungs- und Abzweigmuffe für Querschnitte bis 50 mm² bei einadrigen Polymerkabeln und bis 16 mm² bei mehradrigen Polymerkabeln mit runden Aluminium- oder Kupferleitern, Litze oder massiv.

Frage: Welche Anschlüsse können verwendet werden?

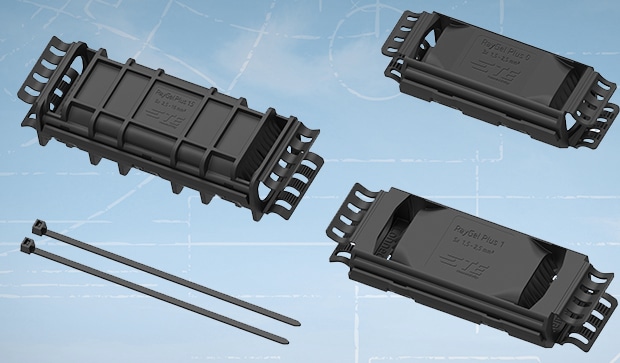

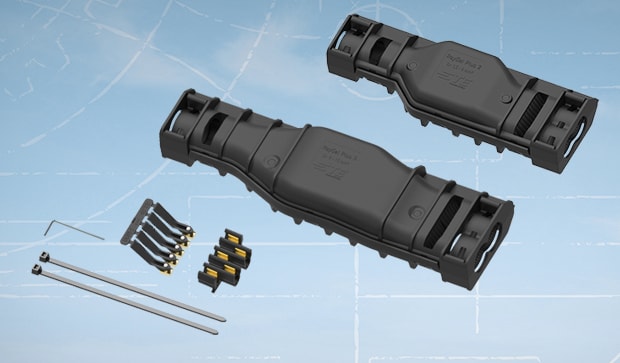

Antwort: RayGel Plus 0 und 1 Muffen können mit allen Typen verwendet werden, deren Abmessungen in das Gehäuse passen, wie z. B. Stiftleisten, Anschlüsse zum Eindrücken, mechanische Blöcke und C-Crimp-Pressverbinder. RayGel Plus 2 und 3 verfügen über universelle Anschlussblöcke, die an der Unterseite des Gehäuses eingerastet werden können. Ein zusätzliches Werkzeug hilft beim Einsetzen und Festhalten der Gleitmuttern, bis die Verbindung hergestellt ist. Diese Anschlüsse ermöglichen eine vollständige Abzweigung, ohne die Hauptkabel zu durchtrennen.

Frage: Welche Arten von Kabeln können verwendet werden?

Antwort: RayGel Plus Muffen sind für ein- und mehradrige, nicht armierte Kabel mit runden Kupfer- oder Aluminiumleitern, sowohl Litze als auch massiv, vorgesehen. Alle Muffen wurden mit Kabeln geprüft, die mit PVC isoliert waren.

Frage: Was ist das PowerGel Dichtungsmittel?

Antwort: Das PowerGel Dichtungsmittel von TE Connectivity wird in vielen anderen Produkten zur Abdichtung und Isolierung in erdverlegten, getauchten und Freileitungsanwendungen verwendet. Im Gel sind die Vorteile von festen und flüssigen Isoliermaterialien vereint. Es hat ein Formgedächtnis wie Weichgummi, kann sich aber leicht an komplizierte Formen anpassen und die Oberfläche wie eine Flüssigkeit „benetzen“, um eine Abdichtung zu gewährleisten. PowerGel wurde für Stromkabel entwickelt und hält Temperaturen von –40 °C bis über 90 °C stand.

Frage: Sind RayGel Plus Muffen UV-beständig und halogenfrei?

Antwort: Ja, das Gehäuse und PowerGel sind UV-beständig und halogenfrei.

Frage: Verhärtet oder verändert sich das PowerGel nach der Montage?

Antwort: Das PowerGel Dichtungsmittel behält seine physikalischen Eigenschaften. Es härtet nicht aus und wird auch nicht spröde.

Frage: Halten die Materialien rauen Umgebungen stand?

Antwort: Ja, RayGel Plus Gehäuse und PowerGel Dichtungsmittel sind so konzipiert, dass sie den rauen Umgebungen von Industrieanlagen oder anderen Bereichen mit hoher Korrosion standhalten. Die Gehäuse sind mechanisch robust.

Frage: Ist RayGel Plus flammwidrig?

Antwort: Das Gehäuse und das Gel sind nicht flammwidrig. Beide Materialien gelten jedoch als selbstlöschend.

Frage: Manchmal sehe ich Bläschen im Gel. Ist das ein Problem?

Antwort: Nein. Während des Fertigungsprozesses können gelegentlich Luftblasen im Gel eingeschlossen werden. Durch diese Bläschen werden keine Leistungsprobleme verursacht.

Frage: Gibt es eine Lagerungszeit? Wie lange hält es nach der Montage? (Lebensdauer des Produkts).

Antwort: RayGel Plus Muffen haben keine Lagerungszeit. Sie sind für eine Lebensdauer von >30 Jahren ausgelegt. Das Designziel war, so gut oder sogar besser als das Kabel selbst zu sein.

Frage: Ist RayGel Plus wiederverwendbar? Lässt sich das Gehäuse und/oder der Anschluss entfernen und wieder anbringen?

Antwort: Nein, das Kit ist nicht wiederverwendbar. Das Gel kann auf dem Anschluss verbleiben oder so verändert werden, dass eine gute Abdichtung verhindert wird. Allerdings wird es als erneut anbringbar betrachtet. Das Gehäuse und das PowerGel können leicht aus der Muffe entfernt werden.

Frage: Welche Sicherheitsdatenblätter gibt es?

Antwort: Für RayGel Plus Muffen ist kein Sicherheitsdatenblatt erforderlich oder verfügbar. PowerGel wird in ausgehärteter Form geliefert. Daher wird die Muffe als „Erzeugnis“ betrachtet, für das kein Sicherheitsdatenblatt erforderlich ist. Silikongel gilt als ungefährliches Gemisch. Silikongel gilt nicht als hautreizend und wird nicht als toxisch durch Hautabsorption angesehen.
