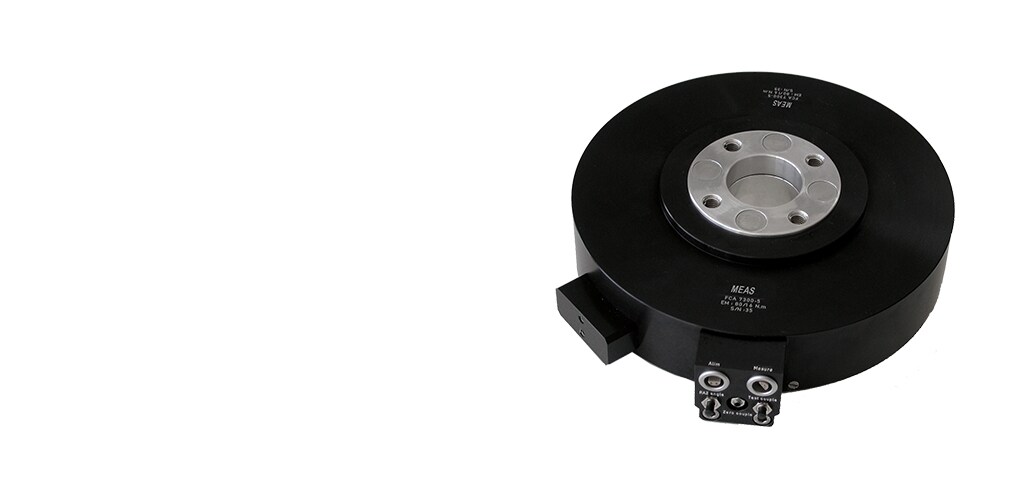

Lenkradsensor – Verstärkt

Lenkradsensor – Verstärkt-CAT-TOR0008
  • MEAS
|
  • MEAS FCA7300
Der Lenkradsensor der Serie FCA7300 verfügt über fünf gleichzeitige analoge Ausgangssignale (zwei für das Drehmoment, zwei für Winkel und eines für die Winkelgeschwindigkeit). Diese Sensoren wurden für Prüfungen in der Automobilindustrie entwickelt und bieten eine kombinierte Messung von Drehmoment, Drehzahl und Geschwindigkeit.
Mehr Weniger

Produktmerkmale

  • Betriebstemperaturbereich : -20 – 80 °C [ -4 – 176 °F ]

  • Drehmomentsensor – Typ : Automobil-Drehmomentsensoren

  • Endbereich (lbf): 8 – 200

  • Ausgangssignal-Typ : ±10 V

  • Endbereich (Nm): 10 – 250

Erhältlich von

LADD Inc
Übersicht

Die FCA7300 Lenkradsensoren sind für Fahrzeugprüfungen konzipiert und bieten eine umfassende Messung.  Diese Generation von Wandlern verfügt über zahlreiche technologische Funktionen, wie z. B.:

  • Winkelrückstellung, Drehmomentkalibrierung
  • Start-Triggersignal an das Datenfernerfassungssystem
  • Optische Coder-Verarbeitung, um den Bedarf an externer TTL-Elektronik zu vermeiden
  • Fünf simultane analoge Ausgangssignale
  • Unterdrückung des Einflusses der Lagerreibung auf das Drehmoment, was eine hohe Genauigkeit bei Messungen mit niedrigem Drehmoment ermöglicht
  • Das flache Design behält die gleichen Fahrbedingungen wie bei Standard-Lenkrädern bei
  • Die Sensorbaugruppe kann durch optionale Flansche einfach an jedem Straßenfahrzeug montiert werden

Produkteigenschaften

  • Integrierte Shunt-Kalibrierungsfunktion
  • Universal – mit allen Straßenfahrzeugen kompatibel
  • Schnelle Montage über Befestigungsadapter
  • 10x FS Drehmoment-Überlastschutz
  • Erstklassige Genauigkeit
  • Geringe Montagetiefe
  • Optischer Kodierer mit 3.000 Punkten für die Winkel-/Geschwindigkeitsmessung
  • Winkel-/Geschwindigkeitssignale werden intern verarbeitet, um analoge Ausgangssignale zu erzeugen
  • Funktion zum Auslösen der Ferndatenerfassung
  • Keine externe TTL-Elektronik erforderlich
  • Optional einstellbare Lenkanschläge erhältlich (selbsteinklappend für mehr Sicherheit)

Anwendungen

  • Design und Prüfung von Fahrzeugen
  • Prüfung der Wartung von Lastwagen
Datengesteuerte Technik zum Messen von Position, Druck, Geschwindigkeit, Temperatur, Feuchtigkeit und Flüssigkeitsqualität.

Produktgruppe

Kfz- und Nutzfahrzeugsensoren

TE bietet ein breites Portfolio an Sensoren für Pkws und Nutzfahrzeuge, kombiniert mit fundiertem Anwendungs-Know-how im Automotive-Bereich.

Setzen Sie sich noch heute mit uns in Verbindung

Unsere Entwicklungsingenieure erarbeiten kostengünstige und zuverlässige Lösungen, die Ihre mechanischen und elektrischen Anforderungen erfüllen. Setzen Sie sich mit TE bezüglich standardmäßiger und individueller Designs in Verbindung.

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Drehmomentsensor – Typ  Automobil-Drehmomentsensoren

Elektrische Kennwerte

  • Endbereich (lbf) 8 – 200

  • Endbereich (Nm) 10 – 250

  • Versorgungsspannung: (VDC) 10 – 28

Verwendungsbedingungen

  • Betriebstemperaturbereich  -20 – 80 °C [ -4 – 176 °F ]

  • Genauigkeit (% of FS) ±,15

Betrieb/Anwendung

  • Ausgangssignal-Typ  ±10 V

  • Drehzahl (RPM) 180

Weitere

  • Kraftrichtung  Im Uhrzeigersinn, Gegen den Uhrzeigersinn

Referenznummer

  • TE-interne Teilenummer CAT-TOR0008
