35-221-190-R

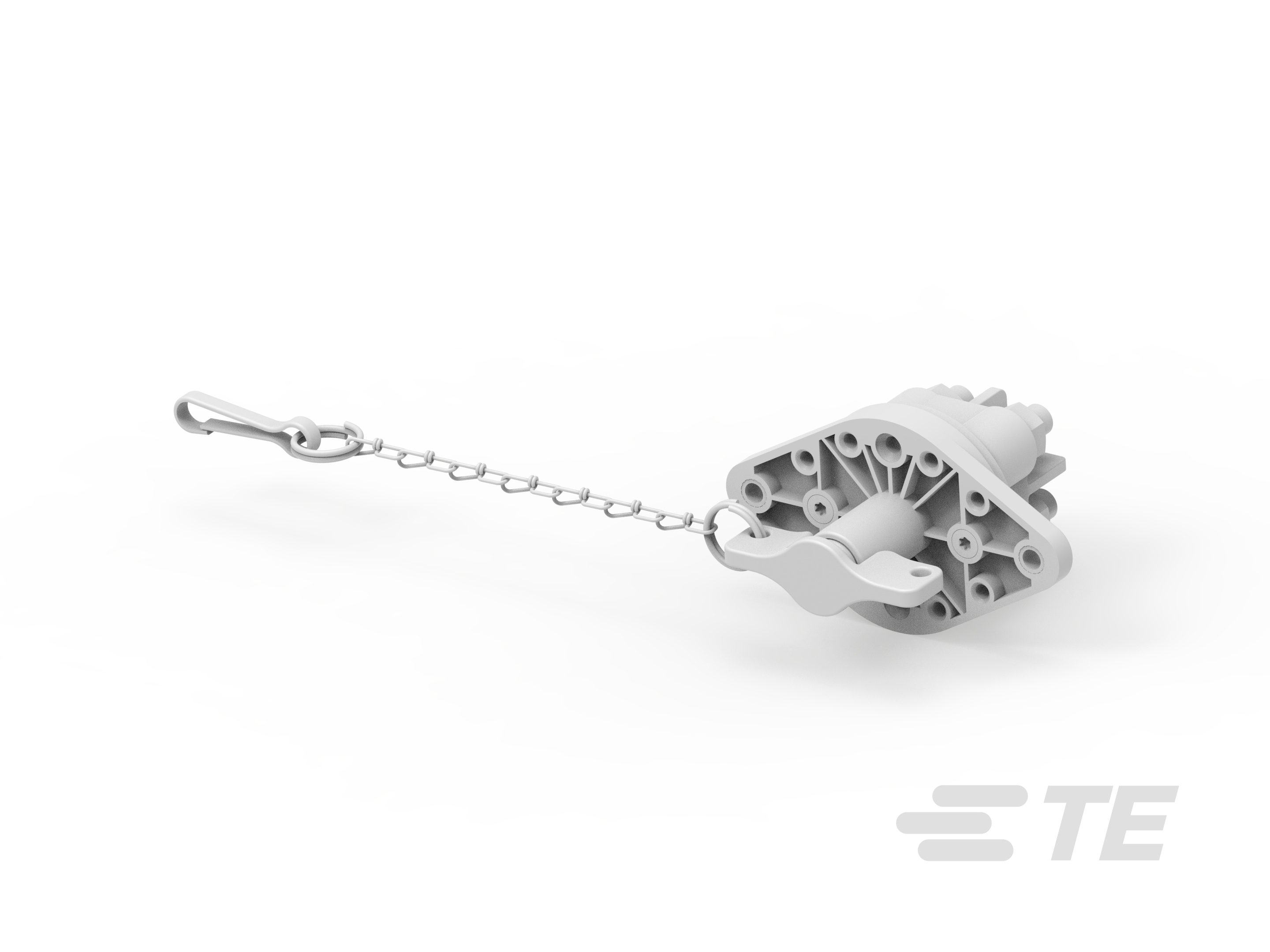

200 A Battery Disconnect Switch, 32 VDC, 2 Pole, M10, 0 Auxillary Positions, Long Flange, T-Handle, Removable With Chain, KISSLING Series 35
35-221-190-R
200 A Battery Disconnect Switch, 32 VDC, 2 Pole, M10, 0 Auxillary Positions, Long Flange, T-Handle, Removable With Chain, KISSLING Series 35
-
- KISSLING
- KISSLING Baureihe 35
- Interne TE-Nummer K1156050
- TE-interne Beschreibung: Battery Disconnector 35-221-190-R
- Alle Battery Disconnector, 200A, 2 Pole (26)
-
Betriebstemperaturbereich : -40 – 85 °C [ -40 – 185 °F ]
-
Schraubenbohrungsdurchmesser : 6.5 mm [ .256 in ]
-
Schalterkodierungsoption : Abnehmbar mit Kette
-
Anzahl der Pole : 2
-
Flanschschraubenbohrungen – Raster : 100 mm [ 3.937 in ]
Dokumente
Produktzeichnungen
- BATTERY DISCONNECTOR 2X200A Batterietrennschalter 2X200A ENG_CD_35-221-190-R_A.pdf Englisch
CAD-Dateien
-
ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
- 3D PDF 3D_CVM_CVM_K1156050_1.pdf 3D
- Kundenmodell ENG_CVM_CVM_K1156050_1.2d_dxf.zip Englisch
- ENG_CVM_CVM_K1156050_1.3d_igs.zip Englisch
- ENG_CVM_CVM_K1156050_1.3d_stp.zip Englisch
Datenblätter/Katalogseiten
- KISSLING BATTERY DISCONNECTOR Series 35 / 200A ENG_DS_K1166706_B.pdf Englisch
