Elektrische Trockensteckverbinder

Die elektrischen SEACON Trockensteckverbinder von TE werden in Luft gesteckt, wobei die Steckschnittstellen trocken bleiben und gegen externe Umgebungseinflüsse abgedichtet sind. Sobald der Steckverbinder richtig verbunden wurde, kann er bis zu seiner Nenntiefe eingetaucht werden. Viele Typen von Unterwasser-Trockensteckverbindern sind in kommerziellen Ausführungen erhältlich.

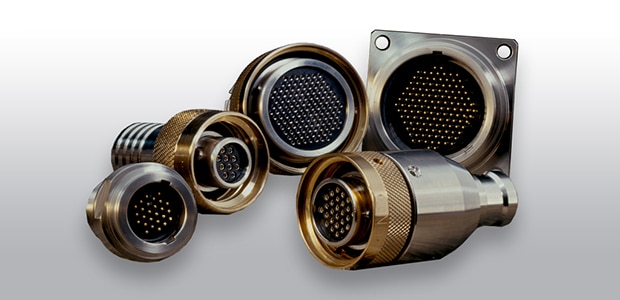

Die SEACON MINI-CON Reihe der hochdichten und Hochdruck-Steckverbinder mit kleinem Durchmesser wurde über mehrere Jahrzehnte hinweg gefertigt und in der Praxis getestet. Die Steckverbinder dieser Serie sind trocken zusammensteckbar und werden standardmäßig aus Edelstahl 316 gefertigt. Auf Anfrage sind jedoch auch andere Materialien verfügbar, darunter Titan. Die Einsätze bestehen aus glasfaserverstärktem Epoxid (GRE) mit Kupferlegierung und vergoldeten Kontakten. Für Hochdruckanwendungen mit offener Fläche sind jedoch auch mit Glas abgedichtete Einsätze erhältlich. Standardsteckverbinder sind für den Einsatz auf einem Atmosphärendruckkessel ausgelegt. Wenden Sie sich für weitere Anwendungen an uns.

Die SEACON MSS-Produktlinie (MSS) komplett widerstandsfähiger Steckverbinder wird seit den 1960er Jahren produziert und ist darauf ausgelegt, dem Druck am Meeresboden standzuhalten. Die Steckverbinder dieser Serie sind trocken zusammensteckbar und werden standardmäßig aus Edelstahl 316 gefertigt. Auf Anfrage sind jedoch auch andere Materialien verfügbar, darunter Titan. Die Einsätze bestehen aus glasfaserverstärktem Epoxid (GRE) mit Kupferlegierung und vergoldeten Kontakten. Für Hochdruckanwendungen mit offener Fläche sind jedoch auch mit Glas abgedichtete Einsätze erhältlich. Diese Steckverbinderserie kann in hohem Maße an kundenspezifische Endverschlüsse und Kabel mit Stahl- oder synthetischen Festigkeitsträgern angepasst werden. Standardsteckverbinder sind für den Einsatz auf einem Atmosphärendruckkessel ausgelegt. Wenden Sie sich für weitere Anwendungen an uns.

Die Trockensteckverbinder der 55 Serie sind in fünf Gehäusegrößen erhältlich und werden serienmäßig aus Edelstahl 316L gefertigt. Optional sind jedoch auch andere Materialien wie Titan, Aluminiumbronze und Legierung 625 verfügbar. Der Steckverbinder der PEEK 55 Serie wurde als Ergänzung zur etablierten 55 Serie entwickelt. Er wurde mit dem Ziel entworfen, den ständig steigenden Anforderungen an die Materialauswahl gerecht zu werden. Wir haben uns für diese Materialauswahl entschieden, um Korrosions- oder Delaminations- sowie Gewichtsreduktionsprobleme zu vermeiden und gleichzeitig die Steckverbinderleistung aufrechtzuerhalten. Dieser Steckverbinder weist einen ausgezeichneten Verschleiß- und Abnutzungswiderstand auf und ist mit 10.000 psig (gesteckt oder ungesteckt) bewertet.

Unsere Standard-Steckverbinder der Reihe aus glasfaserverstärktem Epoxid (GRE) bestehen aus vergoldeten Kontakten in glasfaserverstärktem Epoxid. Diese verschlüsselten Steckverbinder sind in einer Vielzahl von Größen mit bis zu 36 Kontaktmustern und mit Druckstärken bis zu 20.000 psig (ca. 13.700m) erhältlich. Viele dieser Steckverbinder sind für mehr Robustheit in Edelstahl erhältlich.

Unsere Gummiformteil-Standardsteckverbinderserie besteht in der Regel aus einer in Reihe geschalteten Neoprenbuchse, die mit einem Querwandsteckverbinder aus glasfaserverstärktem Epoxid (GRE) verbunden ist.  Es sind verschiedene Größen erhältlich, von Einzelkontaktsteckverbindern bis hin zu Steckverbindern mit 12 Kontakten. Die meisten Gummiformteil-Steckverbinder sind mit umgedrehten Stiften und Buchsen erhältlich, um das Fehlstecken von Steckverbindern zu verhindern, die ansonsten identisch aussehen. Somit sind auch Buchsenkontakte in einem Steckverbinder möglich, bei denen eine „Einschalt“-Position verfügbar ist. Viele der Querwand-Steckverbinder sind in Edelstahl 316 erhältlich. Die in Reihe geschalteten Stecker runden die Serie ab und machen die Querwand-Durchdringung bei in Reihe geschalteten Sätzen überflüssig. Darüber hinaus ermöglichen die WOC-Steckverbinder („Without Cable“, ohne Kabel) die Feldinstallation für den Fall, dass ein Steckverbinder auf See beschädigt wird und ausgetauscht werden muss, oder für lange Kabelstrecken, die den Kabeltransport unerschwinglich machen.

Die bewährte Gummiformteilserie ist eine unserer preiswertesten Produktlinien und wurde bereits für alle Arten von Unterwasser-Instrumenten eingesetzt, einschließlich: Unterwasserbeleuchtung, Kommunikation, ROVs (Remotely Operated Vehicles), Thermistor-Arrays, wasserabweisende Arrays und alle Arten von Sonarsystemen. Die Kontakte sind gemäß ASTM-B-488 vergoldet und die Serie ist mit bis zu 20.000 psig in gestecktem Zustand bewertet. Die Erfolgsbilanz dieser SEACON Steckverbinder in der Unterwasserindustrie geht bis in die 1960er Jahre zurück.

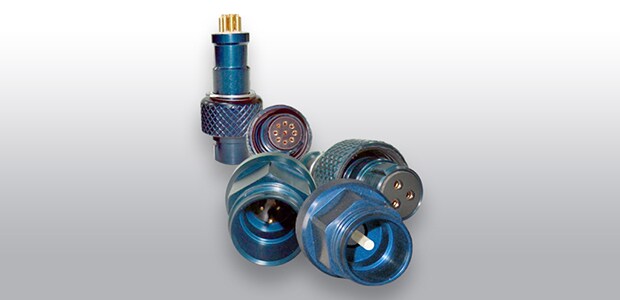

Die CS-MS-Steckverbinderreihe wurde für ROV-Anwendungen (Remotely Operated Vehicle) entwickelt. Sie bietet Kontaktmuster mit hoher Dichte und wird standardmäßig mit Aluminiumgehäuse gefertigt, um Größe und Gewicht auf ein Minimum zu reduzieren. Der Standardsteckverbinder ist zudem für die Verwendung mit ölgefüllten Schläuchen, die vor Ort konfiguriert werden können, ausgelegt, um Flexibilität im Einsatz und einen schnellen Kundendienst zu garantieren. Der standardmäßig als Open Face-Version gelieferte CS-MS ist ein Steckverbinder, der speziell für die Anforderungen von ROV-Herstellern und deren Ausrüstungslieferanten entwickelt wurde.

Das Ultra-Miniaturdesign des Steckverbinders vereint die Eigenschaften einiger unserer beliebten Steckverbinder in einem kleineren, robusten und zuverlässigen Gehäuse. Die Kontakte sind vergoldet und in Größen von 28 AWG bis 22 AWG erhältlich, mit einer Bewertung von bis zu 10.000 psig in gestecktem Zustand. Der Querwand-Steckverbinder besteht aus einem Metallgehäuse mit geformtem GRE-Einsatz (Glass Reinforced Epoxy, glasfaserverstärktes Epoxid). Der Kabelsteckverbinder wird auf Anfrage in Neopren nach Standard- oder spezifischen Kabelstrecken geformt. Dieses Design garantiert einen robusten und kostengünstigen Steckverbinder. Unsere Ingenieure haben einen Steckverbinder mit extrem hoher Kontaktdichte entwickelt, dessen Montage durch die Verwendung von Standardgrößen und Standard-Portierwerkzeugen für die Querwandvorbereitung so einfach wie möglich gehalten wird.

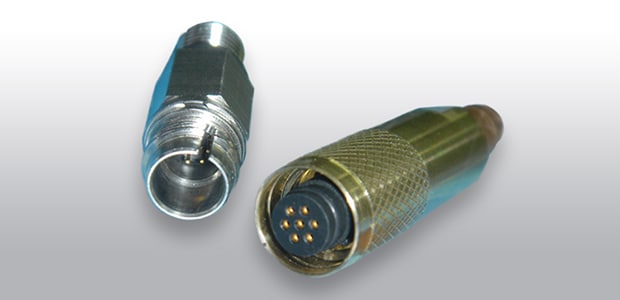

Die Steckverbinder der GLOBE-ON Serie haben einen kleinen Durchmesser und werden trocken gesteckt. Sie wurden ursprünglich für ein großes Offshore-Entwicklungsprojekt entwickelt. Die Querwand-Steckverbinderhülse (Bulkhead Connector Receptacle, BCR) verfügt über einen Einsatz aus glasfaserverstärktem Epoxid (Glass Reinforced Epoxy, GRE) mit Metallgehäuse und verwendet vergoldete Kontakte und Fluorelastomer-O-Ringe. Der Kabel-Anschlussstecker (Cable Connector Plug, CCP) wird ebenfalls aus GRE hergestellt und auf Anfrage in Neopren gemäß Standard- oder kundenspezifische Kabelstrecken geformt. Es sind jedoch auch andere Komponentenmaterialien für Hochtemperatur- und Hochdruckanwendungen erhältlich. Dieses Steckverbinderdesign beinhaltet auch eine Federringvorrichtung, um die Zuverlässigkeit in Umgebungen mit hohen Vibrationen zu verbessern.

Unsere MIL-C-24231-kompatible Steckverbinderserie wird gemäß den strengen Anforderungen der Marinespezifikation MIL-C-24231 gefertigt und getestet.  Die Stecker sind in verschiedenen Gehäusegrößen und Kontaktkonfigurationen erhältlich und können abgeschlossen und in wasserdichten Kabelsätzen geformt geliefert werden oder als Kit bereitgestellt werden. Darüber hinaus bieten wir auch eine Ausführung mit GRE-Beschichtung (Glass Reinforced Epoxy, glasfaserverstärktes Epoxid) für Anwendungen an, bei denen die kathodische Delamination ein Problem darstellt. Diese Ausführung bietet auch einen GRE-Polyurethan-Einsatz, der Wasserleckagen durch den Stecker eliminiert, wenn Kabelschäden auftreten. Unsere M24217-kompatible hermetische Steckverbinderserie wird gemäß den strengen Anforderungen der Navy-Spezifikation MIL-C-24217 gefertigt und getestet. Diese Steckverbinderserie kommt hauptsächlich in Tiefsee- und militärischen Anwendungen zum Einsatz und eignet sich auch für alle Betriebsumgebungen, in denen Druck, Feuchtigkeit oder Temperatur extreme Werte annehmen. Es steht eine breite Palette von Buchsenbefestigungsarten zur Verfügung und die Kontaktkonfigurationen reichen von einzelnen Einzel-Koaxial-Leitern bis hin zu Leitern der Größe 48#16. Wie bei allen TE SEACON Steckverbindern können die Stecker abgeschlossen und in wasserdichte Kabelsätze geformt oder als Kit geliefert werden. TE unterhält zertifizierte Spritzgussanlagen in Kalifornien und in Rhode Island, USA, für alle PRO 20-Anforderungen.
