DEUTSCH DT カラー コネクタ

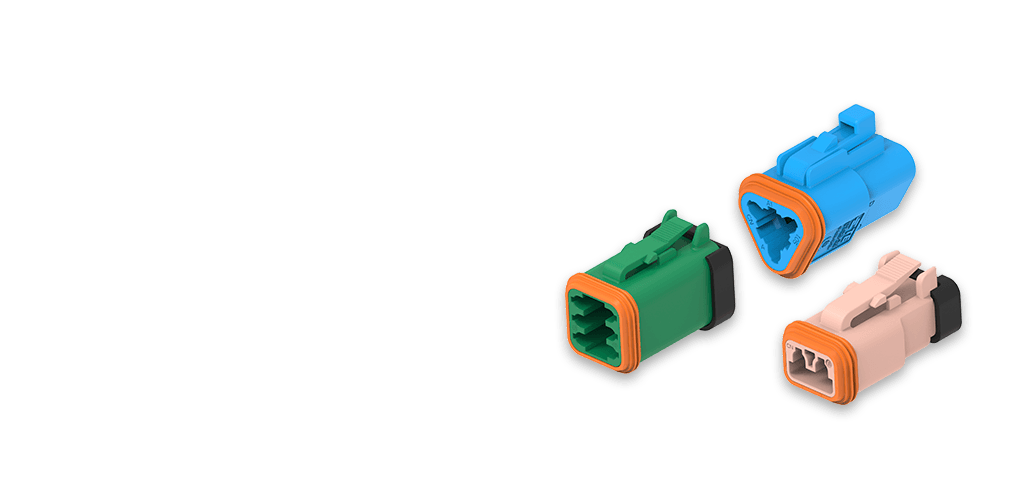

TE の DEUTSCH DT 色分けコネクタは、接続をシンプルかつ確実に識別できるように設計されています。茶・青・緑の 3 色が用意されたこれらのコネクタによって回路を簡単にすばやく見つけて照合できるようになり、接続エラーを減らして業務を円滑に進めることができます。さらに高い耐久性を提供するため、過酷な環境での摩耗に対する保護を強化する溶接キャップ付きのバージョンもご用意しました。過酷な条件にも対応できるように設計されており、過酷な温度・ほこり・湿気にも耐えられるため、さまざまな産業車両において電力要件と信号要件を満たす信頼できるソリューションです
製品の特長
-
極数 : 3, 6, 4, 2
-
コネクタおよびハウジングのタイプ : オス端子用ハウジング, メス端子用ハウジング
-
嵌合ピンの直径 : 1.59 mm [ .063 in ]
-
接続タイプ : 電線対電線
-
ピッチ (mm): 4.45, 5.46, 4.47, 8.66, 9.12, 4.44, 10.01
-
ピッチ (in): .175, .359, .394, .176, .341, .215
概要
主な利点:
DEUTSCH DT カラー コネクタ
- 迅速で容易な回路識別: 3 色のオプション (茶・青・緑)によって、その場で回路を簡単に識別して照合できます。この機能により、配線ミスが最小限に抑えられ、メンテナンスが迅速かつ簡単になります。
- 溶接キャップによる耐久性の強化: 当社の新しい溶接キャップ オプションによって、要求の厳しい用途で使用されるコネクタの保護が強化されます。すなわち、接続が安全で長寿命を実現するという安心感が得られます。
- 過酷な環境で信頼性に優れた性能: -55°C から +125°C の極端な温度向けに設計され、高いレベルで粉塵や湿気から保護する (最大 IP68、IP6K9K) これらのコネクタは、過酷な条件でも確実に機能します。
- 強力で信頼性の高い電力伝送: DEUTSCH サイズ 16 端子を装備したこれらのコネクタは、最大 13 A を処理できるように設計されており、一貫した信頼性で電力要件と信号要件を満たします。
- あらゆるニーズに対応するフレキシブルなオプション: これらのコネクタには複数の極数サイズとシール オプションが用意されており、輸送、農業、重工業などの幅広い電線対電線用途に必要となる汎用性を実現します。
DEUTSCH DT カラー コネクタで配線システムをアップグレードしましょう。耐久性の高い溶接キャップ オプションが追加され、過酷な環境でも保護を強化できます。
主な特長:
DEUTSCH DT カラー コネクタ
| 製品の特長 | 説明 |
|---|---|
| コネクタ システム | 電線対電線 |
| 極サイズ | 極数は 2 極、3 極、4 極、6 極 |
| 色オプション | 茶・青・緑 |
| シール オプション | IP67、IP68、IP6K9K レベルの防水性能を実現する E シール オプションと N シール オプションにより、ほこりや湿気から強力に保護 |
| 溶接キャップ オプション | 溶接キャップを備えた新しいモデルによってヘビー デューティ用途での耐久性と確実な保護を強化 |
| 温度範囲 | -55°C 〜 +125°C で動作し、過酷な条件に対応 |
| 接続システム | DEUTSCH サイズ 16 端子を利用し、最大定格 13 Aで 信頼性の高い電力伝送を実現 |
| 定格電圧 | 12 V、24 V、48 V、および最大 250 V に対応し、AC と DC の両方の用途をサポート |
| 難燃性定格 | UL94 V-0 規格に適合するハウジング材質により、要求の厳しい環境における安全性を強化 |
| 嵌合調整 | 極性付きの設計により、施工時に確実な嵌合と位置合わせが可能 |
| ハウジングの材質 | 過酷な条件下での復元力で定評のある PA GF 製 |
| 取り付けのタイプ | フリーハンギング、ケーブル取り付け設計、さまざまな用途に対応する柔軟な施工オプション |
実世界での用途:
DEUTSCH DT カラー コネクタ
- 大型トラックおよびバス: 当社の DEUTSCH DT カラー コネクタは、大型トラックおよびバスの過酷な世界に不可欠です。これらの車両は日常的に遭遇するでこぼこ、振動、および極端な天候に対処するように製造されています。エンジン内の配線、運転室内の配線、シャーシに沿った配線のいずれを接続する場合でも、これらのコネクタは信頼性の高いシール型接続を実現し、すべてをスムーズに稼働させます。色分けされたオプションにより技術者は回路をすばやく容易に識別でき、メンテナンス時間が短縮され、複雑な配線システムの接続エラーの防止に役立ちます。
- 建設および農業機械: 畑を耕すトラクタから土砂を動かすブルドーザーまで、建設および農業機械には耐衝撃性を備えたコネクタが必要です。DEUTSCH DT カラー コネクタは、泥・ほこり・水分・手荒な取り扱いに耐え、最も厳しい条件でも確実な接続を実現します。最大 13 A の高定格電流により、要求の厳しい機械に高い信頼性で電力を供給するとともに、IP68 および IP6K9K 保護 によって湿気や汚れをシャットアウトし、屋外環境でも性能を長期間持続させることができます。
- リフト トラックおよびマテリアル ハンドリング機器: リフト トラックが絶えず移動する慌ただしい倉庫では、当社のコネクタが信頼性の高い低メンテナンス接続を実現して作業効率を維持します。防塵性および耐振動性により、変化の速度が速い物流環境の需要に対応できます。また、色分けされた設計によって技術者が回路をすばやく識別できるため、修理が簡単になり、ダウンタイムが短縮されます。
- 特殊車両および緊急対応機器: 救急車や消防車などの緊急車両では信頼性の高い電気接続が重要です。DEUTSCH DT カラー コネクタは、悪天候 でも重要なシステムに電力を供給できるように設計されています。シール型設計によって湿気をシャットアウトし、色分けされたコネクタが配線ミスを防止します。これは、非常に重要な状況で迅速に修理を行う必要がある場合にきわめて有用です。
- 艦船およびレクリエーション車両: ボート、RV、オフロード車では、当社のコネクタがアウトドア アドベンチャーに必要とされる信頼性と防水性を提供します。塩水、ぬかるみ、岩だらけの山道のどれを走行する場合でも、DEUTSCH DT カラー コネクタは風雨に耐えうる耐腐食性を備えた接続を提供します。色分けされたオプションによりメンテナンスが容易になるため、修理に要する時間が短縮され、より長くアドベンチャーを楽しむことができます。
- 採掘および資源抽出装置: 採掘環境は最も過酷な環境のひとつであり、粉塵に満ちた水分の多い環境で重機が稼働します。当社のコネクタは、このような厳しい環境で強力な接続の維持に必要な耐久性と保護を提供します。識別が容易で耐久性に優れた配線システムが過酷な状況下でも高い信頼性を維持し、コストのかかるダウンタイムや予期せぬ機器故障を最小限に抑えるのに役立ちます。
2 極から 6 極の DEUTSCH DT 電線対電線コネクタに、新たに 3 色のオプションが加わりました。これらの新しい色が追加されたことで接続のミスマッチが防止され、さまざまな重要なシステムを識別できる、シンプルでありながら非常に効果的な視覚的キーイングが実現されます。
e
e
e
e
e
e
過酷な環境での用途に対応する、当社の実績ある DEUTSCH DT・DTM・DTP コネクタをご覧ください。コネクタの概要と、嵌合や抜去、端子の挿入や取り外しについての手順をこのビデオでご確認ください。
FAQ
よくある質問 (FAQ)
DEUTSCH DT カラー コネクタ
Q: DEUTSCH DT カラー コネクタの色オプションは回路の識別にどのように役立ちますか?
A: DEUTSCH DT カラー コネクタには、茶・青・緑の 3 色が用意されており、回路を目視で簡単に識別できます。このように色分けされているため、ユーザーはさまざまな回路をすぐに認識でき、施工時やメンテナンス時の配線ミスのリスクが最小限に抑えられます。色オプションは複雑な配線システムで特に有益であり、迅速な識別によって時間を節約してエラーを低減できます。
Q: DEUTSCH DT カラー コネクタにはどのような利点がありますか?
A: DEUTSCH DT カラー コネクタの溶接キャップ オプションは耐久性と保護性能をさらに高めるものであり、過酷な環境での要求の高い用途に適しています。溶接キャップはコネクタを外部からの衝撃・摩耗・潜在的な汚染物質から保護するうえで役立ち、摩耗に対する耐性をさらに強化します。この特徴により、このコネクタは建設・採掘・農業などの厳しい条件にさらされる用途で特に価値を発揮し、信頼性の高い性能とより長い耐用年数を実現します。
A: DEUTSCH DT は環境シール コネクタであり、ケーブル対ケーブル、ケーブル対基板、およびケーブル対デバイスの各用途向けに設計されています。DT コネクタは、接続のわずかな劣化も許されない過酷な環境下の用途で使われています。
仕様と特徴
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
その他
-
サービス可能 はい
-
コネクタ位置保証機構（CPA) いいえ
-
EU RoHS 準拠 準拠
-
EU ELV 準拠 準拠
実装の特徴
-
実装方法 Box
-
パッケージ数量 1200, 600, 850, 1800, 1000, 900, 1400, 700
電気的特性
-
動作電圧 (VDC) 250
-
動作電圧 (VAC) 250
-
公称電圧アーキテクチャ (V) 24, 12, 48, 250
端子の特徴
-
端子のタイプ ソケット, ピン
-
端子サイズ サイズ 16
-
嵌合ピンの直径 1.59 mm [ .063 in ]
-
端子の定格電流 (最大) (A) 13
寸法
-
コネクタの高さ (mm) 15.77, 17.02, 19.71, 24.71, 24.16, 23.73, 22.63, 18.39
-
コネクタの高さ (in) .891, .934, .776, .724, .973, .621, .67, .951
-
列間スペーシング (mm) 9.12, 4.45
-
列間スペーシング (in) .359, .175
-
製品長さ (mm) 43.38, 28.4, 45.92, 30.94, 43.13
-
製品長さ (in) 1.118, 1.808, 1.218, 1.708, 1.698
-
適合する絶縁直径範囲 (mm) 2.23 – 3.68, 1.35 – 3.05
-
適合する絶縁直径範囲 (in) .088 – .145, .053 – .12, .087 – .144
-
製品幅 (mm) 18.19, 15.01, 21.13, 18.37, 17.15, 11.01, 20.83
-
製品幅 (in) .716, .675, .723, .832, .591, .82
ハウジングの特徴
-
ハウジングの材料 PA GF
-
ピッチ (mm) 4.45, 5.46, 4.47, 8.66, 9.12, 4.44, 10.01
-
ピッチ (in) .175, .359, .394, .176, .341, .215
構成の特徴
-
コネクタ シール コード N シール, E シール
-
ブランク キャビティ位置 0
-
極数 3, 6, 4, 2
-
列数 2, 1
製品のタイプの特徴
-
コネクタ形状 三角形, 角形
-
混合およびハイブリッド コネクタ いいえ
-
コネクタおよびハウジングのタイプ オス端子用ハウジング, メス端子用ハウジング
-
接続タイプ 電線対電線
-
防水性 はい
-
一次ロックの特徴 ハウジング内に統合
-
コネクタおよびコンタクトの嵌合先 ワイヤ＆ケーブル
業界スタンダード
-
UL 難燃性グレード UL-94 標準による 12 mm 燃焼試験
-
認証/規格製品に適合 SAE J2030
-
IP 定格 IP6K9K, IP68
機械的アタッチメント
-
端子位置保証 はい, いいえ
-
嵌合調整のタイプ 有極
-
ストレイン リリーフ アクセサリ別に追加
-
嵌合調整 あり
-
コネクタ取り付けのタイプ ケーブル マウント (フリー ハンギング)
ボディの特徴
-
ケーブル出口角度 180°
-
一次製品色 茶, 緑, 青
使用条件
-
使用温度 (最大) 125 °C [ 257 °F ]
-
使用温度範囲 -55 – 125 °C [ -67 – 257 °F ]
動作/用途
-
回路用途 パワーおよびシグナル, 電源
参照番号
-
TE用番号 CAT-J41-DDCC
