1-1827876-0

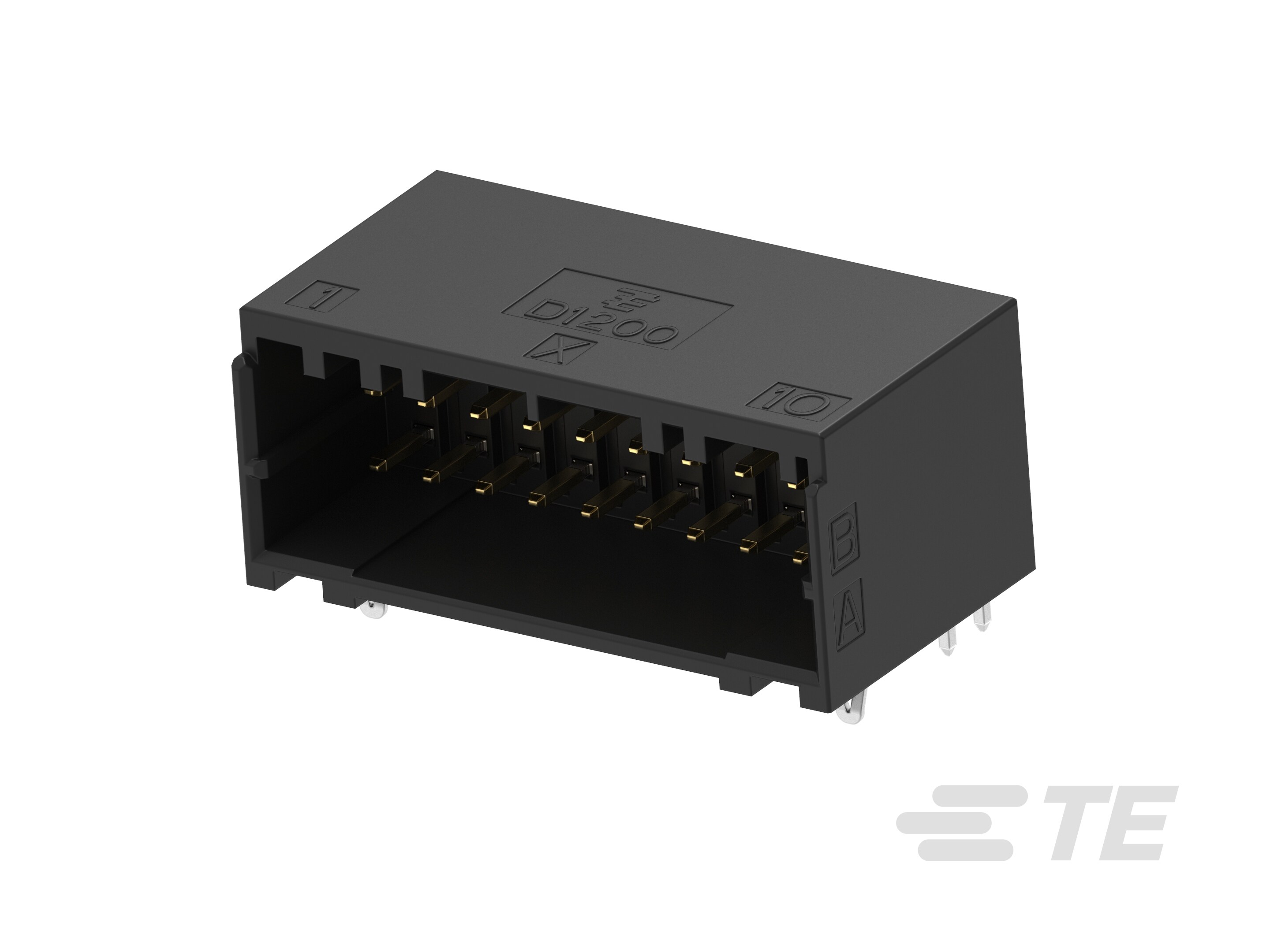

PCB Mount Header, Horizontal, Wire-to-Board, 20 Position, 2.5 mm [.099 in] Centerline, Fully Shrouded, Gold, Dynamic 1000 Series
1-1827876-0
PCB Mount Header, Horizontal, Wire-to-Board, 20 Position, 2.5 mm [.099 in] Centerline, Fully Shrouded, Gold, Dynamic 1000 Series
-
- Dynamic Series
- Dynamic 1000 Serie
- Interne TE-Nummer 1-1827876-0
- TE-interne Beschreibung: DYNAMIC 1200D HDR ASSY H 20PX BLACK GOLD
- Alle Header Assembly: Wire-to-Board, 5A, gold or tin plated (89)
-
Verpackungsmethode : Tube, Box
-
Betriebstemperaturbereich : -55 – 105 °C [ -67 – 221 °F ]
-
Primäre Produktfarbe : Schwarz
-
Beschichtungsmaterial des Kontaktsteckbereichs : Gold
Dokumente
Produktzeichnungen
- DYNAMIC D1200D 2.5mmPITCH HDR ASSY (H-TYPE) 4-20POS ENG_CD_1827876_D.pdf Englisch
- DYNAMIC D1200D 2.5mmPITCH HDR ASSY (H-TYPE) COLOR 4-20POS JPN_CD_1939818_A.pdf Japanisch
- DYNAMIC D1200D 2.5mmPITCH HDR ASSY (H-TYPE) COLOR 4-20POS Japanisch
CAD-Dateien
-
ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
- 3D PDF 3D_CVM_CVM_1-1827876-0_D.pdf 3D
-
ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
- Leiterplatten Design Symbol und Footprint herunterladen (SnapEDA)
- Kundenmodell ENG_CVM_CVM_1-1827876-0_D.2d_dxf.zip Englisch
- ENG_CVM_CVM_1-1827876-0_D.3d_igs.zip Englisch
- ENG_CVM_CVM_1-1827876-0_D.3d_stp.zip Englisch
Datenblätter/Katalogseiten
- 1-1773721-5_DYNAMIC_SERIES_QRG ENG_DS_1-1773721-5_DYNAMIC_SERIES_QRG_0914_1-1773721-5_QRG-DYNAMIC-SERIES.pdf Englisch
Produktspezifikationen
- Anwendungsspezifikation ENG_SS_114-5377_L.pdf Englisch
- Produktspezifikation ENG_SS_108-78268_K.pdf Englisch
Freigabe Agentur
- UL ENG_AAD_UL_CERT_E28476_19930105_C1_2.pdf Englisch
- TUV -Zertifikat ENG_AAD_TUV_CERT_R50085096_C1_B.pdf Englisch
