1241404-1

Aktiv

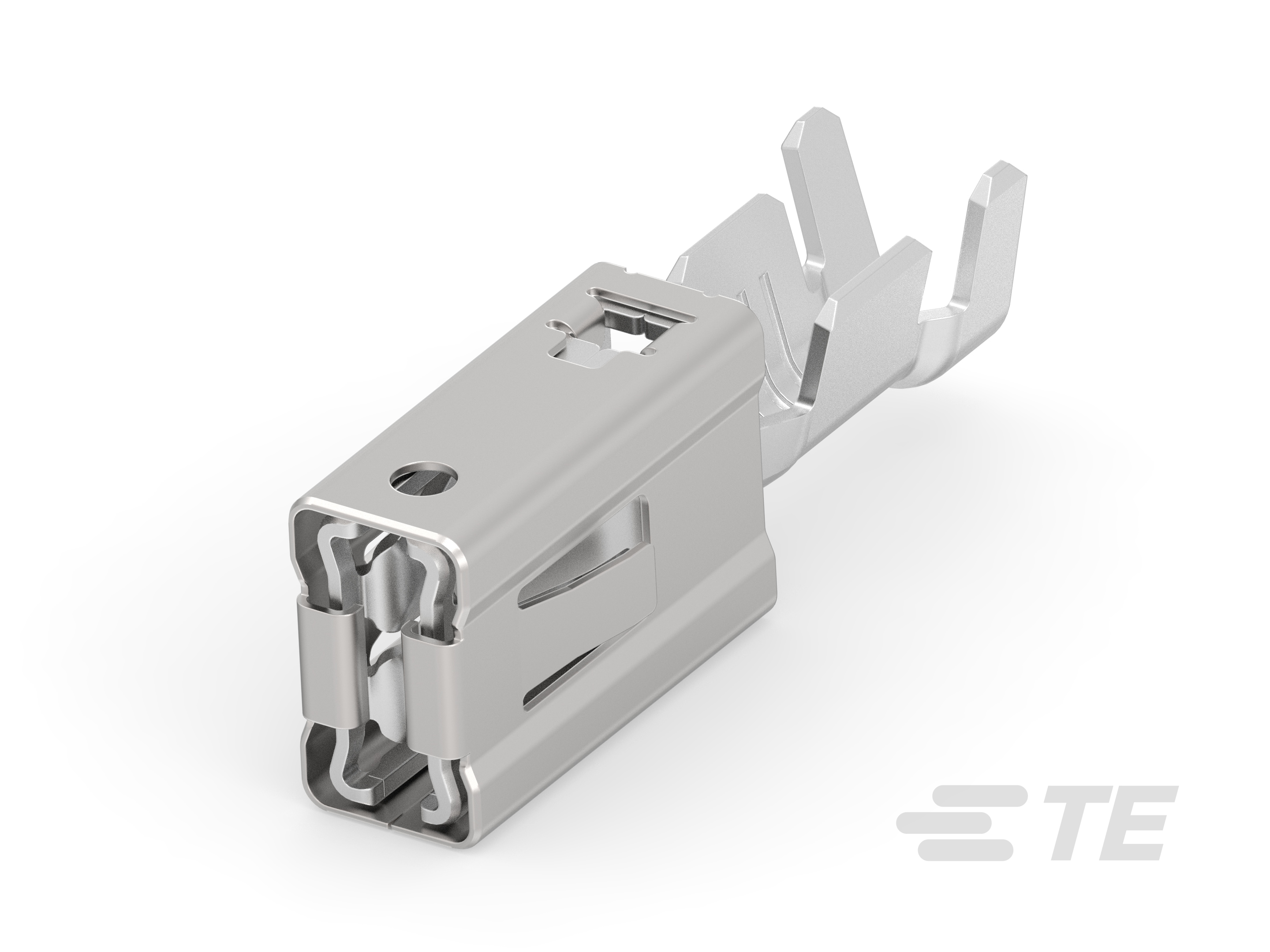

Receptacle, Mating Tab Width 4.8 mm / 5.8 mm / 6.3 mm [.189 in / .228 in / .248 in], AMP MCP 6.3/4.8K, Automotive Terminals

1241404-1

Aktiv

Receptacle, Mating Tab Width 4.8 mm / 5.8 mm / 6.3 mm [.189 in / .228 in / .248 in], AMP MCP 6.3/4.8K, Automotive Terminals

- AMP MCP
- AMP MCP 6.3/4.8K

Interne TE-Nummer 1241404-1
TE-interne Beschreibung: AMP MCP 6.3/4.8K, CONTACT
Alle AMP MCP, BUCHSE UND FLACHSTECKER (109)

Verpackungsmethode : Trommel
Betriebstemperaturbereich : -40 – 130 °C [ -40 – 266 °F ]
Drahtgröße (mm²): 1.5 – 2.5
Kontaktanschlussbereich-Beschichtungsmaterial : Zinn
Kompatibilität mit Normen/Standards : LV214

Alle Eigenschaften anzeigen

Mehr Weniger

Muster bestellen
Kompatible Teile & Werkzeuge

Dokumente

Produktzeichnungen

AMP MCP6.3/4.8K FLATCONTACT AMP MCP6.3/4.8K Flachkontakt PRODUCT GROUP DRAWING ENG_CD_1241438_A17.pdf Englisch

CAD-Dateien

ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
3D PDF 3D_CVM_CVM_1241404-1_A.pdf 3D
Kundenmodell ENG_CVM_CVM_1241404-1_A.2d_dxf.zip Englisch
ENG_CVM_CVM_1241404-1_A.3d_igs.zip Englisch
ENG_CVM_CVM_1241404-1_A.3d_stp.zip Englisch

Produktspezifikationen

Anwendungsspezifikation GER_SS_114-18022_N.pdf Deutsch
ENG_SS_114-18022-20_L.pdf Englisch
Technische Spezifikation ENG_SS_114-18388_J1.pdf Englisch
Produktspezifikation ENG_SS_108-18718_F.pdf Englisch

Product And Material Test Reports

WIRE DRESS 7POS VW; ASSY, 7POSN MCP MQS REC; MQS 1.5 SOCKET CONTACT; AMP MCP 6.3/4.8K FLAT CONTACT ENG_PMTR_RL140175_1.pdf Englisch
ENG_PMTR_RL140062_2.pdf Englisch

Produktänderungs-Mitteilung

Produktänderungs-Mitteilung ansehen Login erforderlich für den Zugriff auf Produktänderungs-Mitteilung

Eigenschaften

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

Produktmerkmale

Steckhülsenausführung : 180°
Abdichtbar : Nein
Primäre Verriegelungsfunktion : Rastfeder

Kontaktmerkmale

Kontaktanschlussbereich-Beschichtungsmaterial : Zinn
Steckzungendicke : .8 mm [ .031 in ]
Steckzungenbreite (mm): 4.8, 5.8, 6.3
Steckzungenbreite (in): .189, .228, .248
Kontaktgröße : 6.3mm, 4.8mm
Schnittstellenlegierung : Zinn (Sn)
Typischer Nennstrom (A): 24
Kabelschuh/Kontakt-Typ : Buchse
Kontaktfertigung : Gestanzt und geformt
Crimptyp : F-Crimp

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel : Crimpverbindung
Produktanschluss an : Draht

Abmessungen

Drahtgröße (mm²): 1.5 – 2.5
Kompatibler Isolationsdurchmesserbereich : 2.2 – 3 mm [ .086 – .118 in ]
Drahtgrössen-Suche (AWG): 14, 13, 15
Drahtgröße (AWG): 15 – 13
Drahtgrössen-Suche (mm²): 1.5, 2, 2.5

Verwendungsbedingungen

Betriebstemperaturbereich : -40 – 130 °C [ -40 – 266 °F ]
Isolationsoption : Unisoliert
Betriebstemperatur (max) (°C): 80, 85, 90, 100, 105, 110, 120, 125, 130
Betriebstemperatur (max) (°F): 176, 185, 194, 212, 221, 230, 248, 257, 266

Betrieb/Anwendung

Drahtgrundmaterial : Kupfer
Entspricht der KOMAX Richtlinie für das automatische Einfügen von Bauteilen : Ja, per Version 5.0 (März 2018)

Industriestandards

Kompatibilität mit Normen/Standards : LV214

Verpackungsmerkmale

Verpackungsmethode : Trommel
Verpackungsmenge : 2000

Weitere

Klemme überträgt : 0-24 A (niedrige Leistung)
