Dieses Produkt ist momentan nicht erhältlich. Bitte wenden Sie sich für mehr Informationen oder bei Fragen zu Distributorenbestand an uns.

175124-1

Aktiv

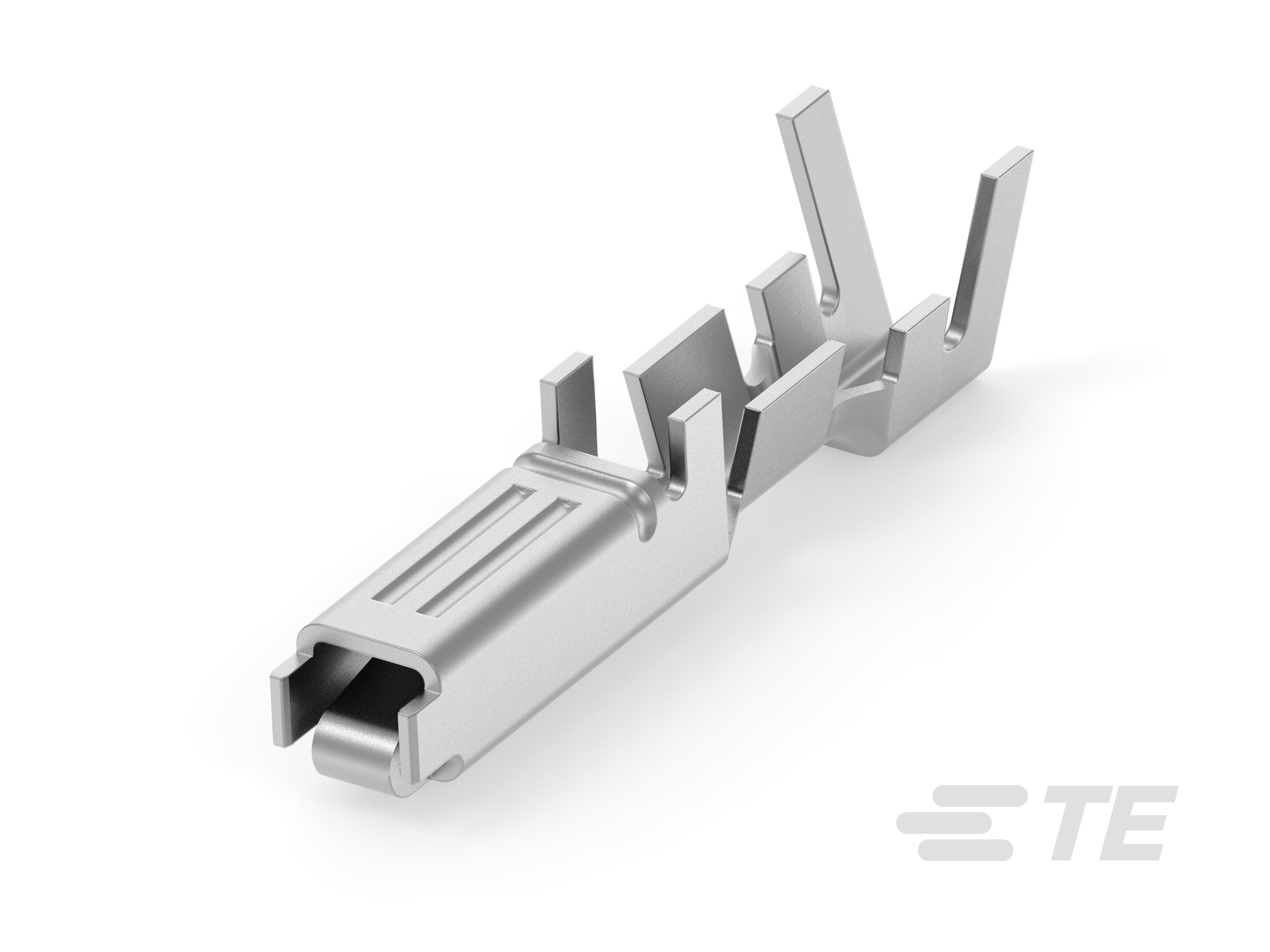

Receptacle, Mating Tab Width 1.8 mm [.071 in], Tab Thickness .64 mm [.025 in], 22 – 20 AWG Wire Size, Multilock Connector System, Automotive Terminals

175124-1

Aktiv

Receptacle, Mating Tab Width 1.8 mm [.071 in], Tab Thickness .64 mm [.025 in], 22 – 20 AWG Wire Size, Multilock Connector System, Automotive Terminals

- AMP
- Multilock Steckverbindersystem

Interne TE-Nummer 175124-1
TE-interne Beschreibung: 070 MLC REC CONT
Alle MULTILOCK, BUCHSE UND FLACHSTECKER (81)

Verpackungsmethode : Trommel
Betriebstemperaturbereich : -30 – 105 °C [ -22 – 221 °F ]
Drahtgröße (mm²): .3 – .5
Kontaktanschlussbereich-Beschichtungsmaterial : Zinn
Steckhülsenausführung : 180°

Alle Eigenschaften anzeigen

Mehr Weniger

Kompatible Teile & Werkzeuge

Dokumente

Produktzeichnungen

.070 SERIES RECEPTACLE ENG_CD_175124_O.pdf Englisch
.070 SERIES RECEPTACLE tif Englisch

CAD-Dateien

ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
3D PDF ENG_CVM_175124-1_O.pdf Englisch
Kundenmodell ENG_CVM_175124-1_O.2d_dxf.zip Englisch
ENG_CVM_175124-1_O.3d_igs.zip Englisch
ENG_CVM_175124-1_O.3d_stp.zip Englisch

Datenblätter/Katalogseiten

MULTILOCK Connector System ENG_CS_1654355_MULTILOCK_0911.pdf Englisch

Produktspezifikationen

Anwendungsspezifikation ENG_SS_114-5134_B1.pdf Englisch
S_114-5134_B1.tif Englisch

Benutzeranleitungen

Anleitung (nicht USA) ENG_SS_411-5287_O1.pdf Englisch
S_411-5287_O1.tif Englisch

Produktänderungs-Mitteilung

Produktänderungs-Mitteilung ansehen Login erforderlich für den Zugriff auf Produktänderungs-Mitteilung

Eigenschaften

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

Produktmerkmale

Steckhülsenausführung : 180°
Abdichtbar : Nein
Primäre Verriegelungsfunktion : Clean Body

Kontaktmerkmale

Kontaktanschlussbereich-Beschichtungsmaterial : Zinn
Steckzungendicke : .64 mm [ .025 in ]
Steckzungenbreite : 1.8 mm [ .071 in ]
Kontaktgröße : 1.8mm
Schnittstellenlegierung : Zinn (Sn)
Typischer Nennstrom (A): 14
Kabelschuh/Kontakt-Typ : Buchse
Kontaktfertigung : Gestanzt und geformt
Crimptyp : F-Crimp

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel : Crimpverbindung
Produktanschluss an : Draht

Abmessungen

Drahtgröße (mm²): .3 – .5
Kompatibler Isolationsdurchmesserbereich : 1 – 1.4 mm [ .039 – .055 in ]
Drahtgrössen-Suche (AWG): 20, 22, 21
Drahtgröße (AWG): 22 – 20
Drahtgrössen-Suche (mm²): .3, .4, .5

Verwendungsbedingungen

Betriebstemperaturbereich : -30 – 105 °C [ -22 – 221 °F ]
Isolationsoption : Unisoliert
Betriebstemperatur (max) (°C): 80, 85, 90, 100, 105
Betriebstemperatur (max) (°F): 176, 185, 194, 212, 221

Verpackungsmerkmale

Verpackungsmethode : Trommel
Verpackungsmenge : 4000

Weitere

Klemme überträgt : 0-24 A (niedrige Leistung)

175124-1

Receptacle, Mating Tab Width 1.8 mm [.071 in], Tab Thickness .64 mm [.025 in], 22 – 20 AWG Wire Size, Multilock Connector System, Automotive Terminals

175124-1

Receptacle, Mating Tab Width 1.8 mm [.071 in], Tab Thickness .64 mm [.025 in], 22 – 20 AWG Wire Size, Multilock Connector System, Automotive Terminals

Verpackungsmethode : Trommel

Betriebstemperaturbereich : -30 – 105 °C [ -22 – 221 °F ]

Drahtgröße (mm²): .3 – .5

Kontaktanschlussbereich-Beschichtungsmaterial : Zinn

Steckhülsenausführung : 180°

Dokumente

Produktzeichnungen

CAD-Dateien

Datenblätter/Katalogseiten

Produktspezifikationen

Benutzeranleitungen

Produktänderungs-Mitteilung

Eigenschaften

Produktmerkmale

Steckhülsenausführung : 180°

Abdichtbar : Nein

Primäre Verriegelungsfunktion : Clean Body

Kontaktmerkmale

Kontaktanschlussbereich-Beschichtungsmaterial : Zinn

Steckzungendicke : .64 mm [ .025 in ]

Steckzungenbreite : 1.8 mm [ .071 in ]

Kontaktgröße : 1.8mm

Schnittstellenlegierung : Zinn (Sn)

Typischer Nennstrom (A): 14

Kabelschuh/Kontakt-Typ : Buchse

Kontaktfertigung : Gestanzt und geformt

Crimptyp : F-Crimp

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel : Crimpverbindung

Produktanschluss an : Draht

Abmessungen

Drahtgröße (mm²): .3 – .5

Kompatibler Isolationsdurchmesserbereich : 1 – 1.4 mm [ .039 – .055 in ]

Drahtgrössen-Suche (AWG): 20, 22, 21

Drahtgröße (AWG): 22 – 20

Drahtgrössen-Suche (mm²): .3, .4, .5

Verwendungsbedingungen

Betriebstemperaturbereich : -30 – 105 °C [ -22 – 221 °F ]

Isolationsoption : Unisoliert

Betriebstemperatur (max) (°C): 80, 85, 90, 100, 105

Betriebstemperatur (max) (°F): 176, 185, 194, 212, 221

Verpackungsmerkmale

Verpackungsmethode : Trommel

Verpackungsmenge : 4000

Weitere

Klemme überträgt : 0-24 A (niedrige Leistung)
