Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

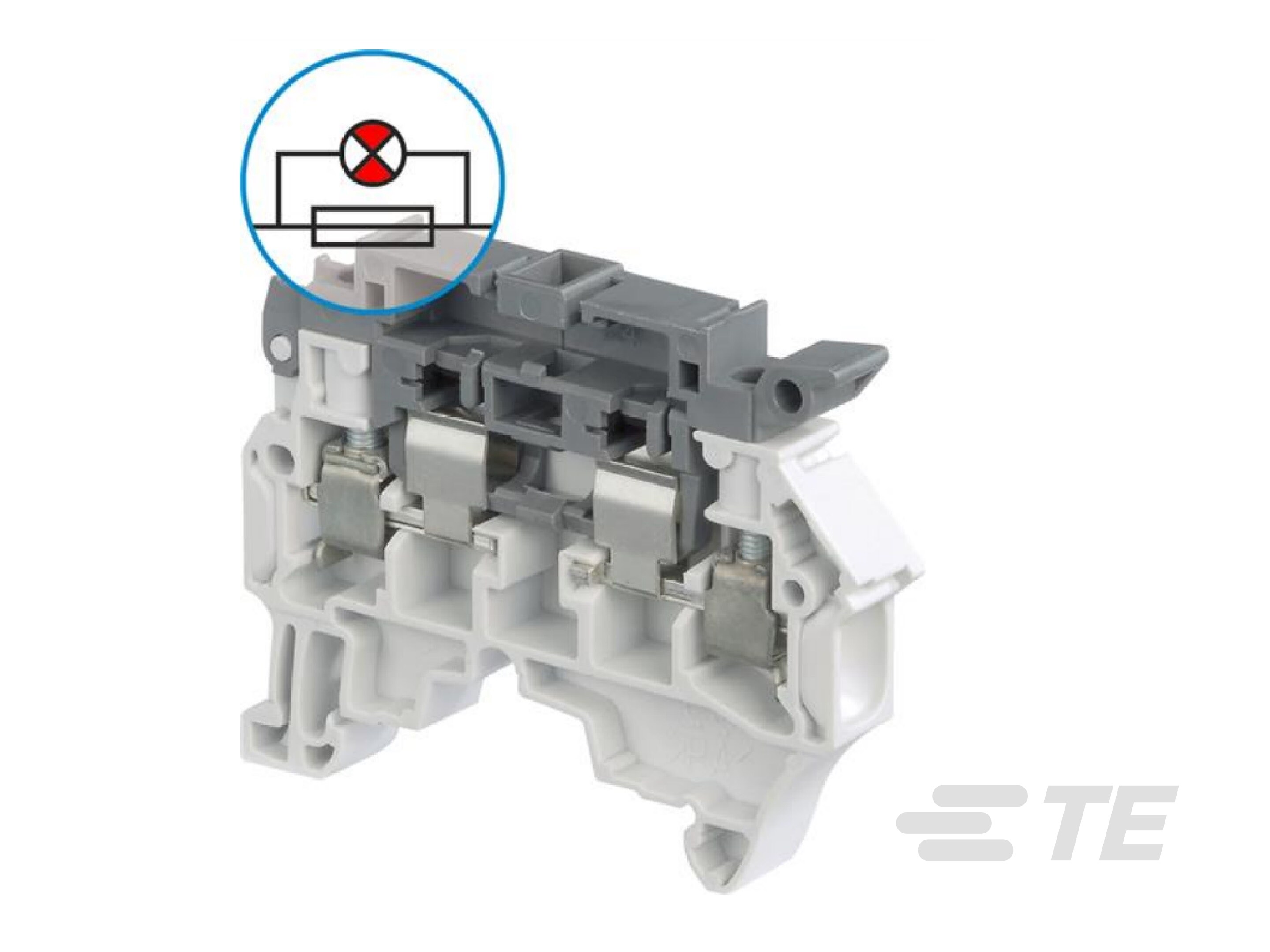

• Modulare Reihenklemme – Produkttyp : Schraubklemmleiste

• Schaltkreisanzahl : 1

• Eichmaß-Typ : A3-B3

• Anzahl der Level : 1

• Klemmenunktion : Sicherung

• Anzahl der Positionen : 2

• Nennspannung (CSA) (V): 300

• Nennspannung (IEC) (V): 630

• Spannungsfestigkeit (max.) (V): 2200

• Nennstrom (CSA) (A): 6.3

• Nennstrom (UL) (A): 10

• Nennstrom (IEC) (A): 6.3

• Stoßspannungsfestigkeit (IEC) (V): 8000

• Betriebsspannung (UL & CSA) (max.) - Hauptstromkreis (V): 300

• Betriebsspannung (VAC): 300

• Produktgewicht : 13.3 g [ .524 oz ]

• Primäre Produktfarbe : Grau & Dunkelgrau

• Anschlussmethode zu Draht und Kabel : Schraubklemme

• DIN-Schienen-Montagetyp : TH35-15, TH35-7.5

• Steckverbinderbefestigungs-Typ : DIN für Bahntechnikanwendungen

• Gehäusematerial : Polyamid

• Hauptstromkreiskapazität – 1 flexibler Leiter pro Schraubklemme (AWG): 24 – 10

• Produkthöhe : 59.7 mm [ 2,35 in ]

• Produktlänge : 45.6 mm [ 1.8 in ]

• Hauptstromkreiskapazität – 1 isolierte Hülse pro Schraubklemme (mm²): .22 – 4

• Hauptstromkreiskapazität – 1 flexibler Leiter pro Schraubklemme (mm²): .22 – 4

• Hauptstromkreiskapazität – 1 isolierte Hülse pro Schraubklemme (AWG): 24 – 12

• Hauptstromkreiskapazität – 1 nicht isolierte Hülse pro Schraubenklemme (mm²): .22 – 4

• Hauptstromkreiskapazität – 1 nicht isolierte Hülse pro Schraubenklemme (AWG): 24 – 12

• Hauptstromkreiskapazität – 1 starre Litze pro Schraubklemme (AWG): 24 – 10

• Hauptstromkreiskapazität – 1 starre Litze pro Schraubklemme (mm²): .2 – 4

• Hauptstromkreiskapazität – 2 flexible Leiter pro Schraubklemme (AWG): 24 – 14

• Hauptstromkreiskapazität – 2 flexible Leiter pro Schraubklemme (mm²): .2 – 2.5

• Hauptstromkreiskapazität – Doppelhülse pro Schraubklemme (AWG): 24 – 14

• Hauptstromkreiskapazität – Doppelhülse pro Schraubklemme (mm²): .22 – 2.5

• Hauptstromkreiskapazität – 2 starre Litzen pro Schraubklemme (AWG): 24 – 14

• Hauptstromkreiskapazität – 2 starre Litzen pro Schraubklemme (mm²): .2 – 2.5

• Abisolierlänge : 11 mm [ .433 in ]

• Werkzeuggröße : 3.5 mm [ .138 in ]

• Tiefe des Produkts : 45.6 mm [ 1,795 in ]

• Produktzwischenraum : 8 mm [ .315 in ]

• Drahtgröße (AWG): 10

• Drahtgröße (mm²): 4

• Montagetemperaturbereich : -5 – 40 °C [ 23 – 104 °F ]

• Betriebstemperaturbereich : -55 – 110 °C [ -67 – 230 °F ]

• Stromkreis Anwendung : Strom und Signale
