Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

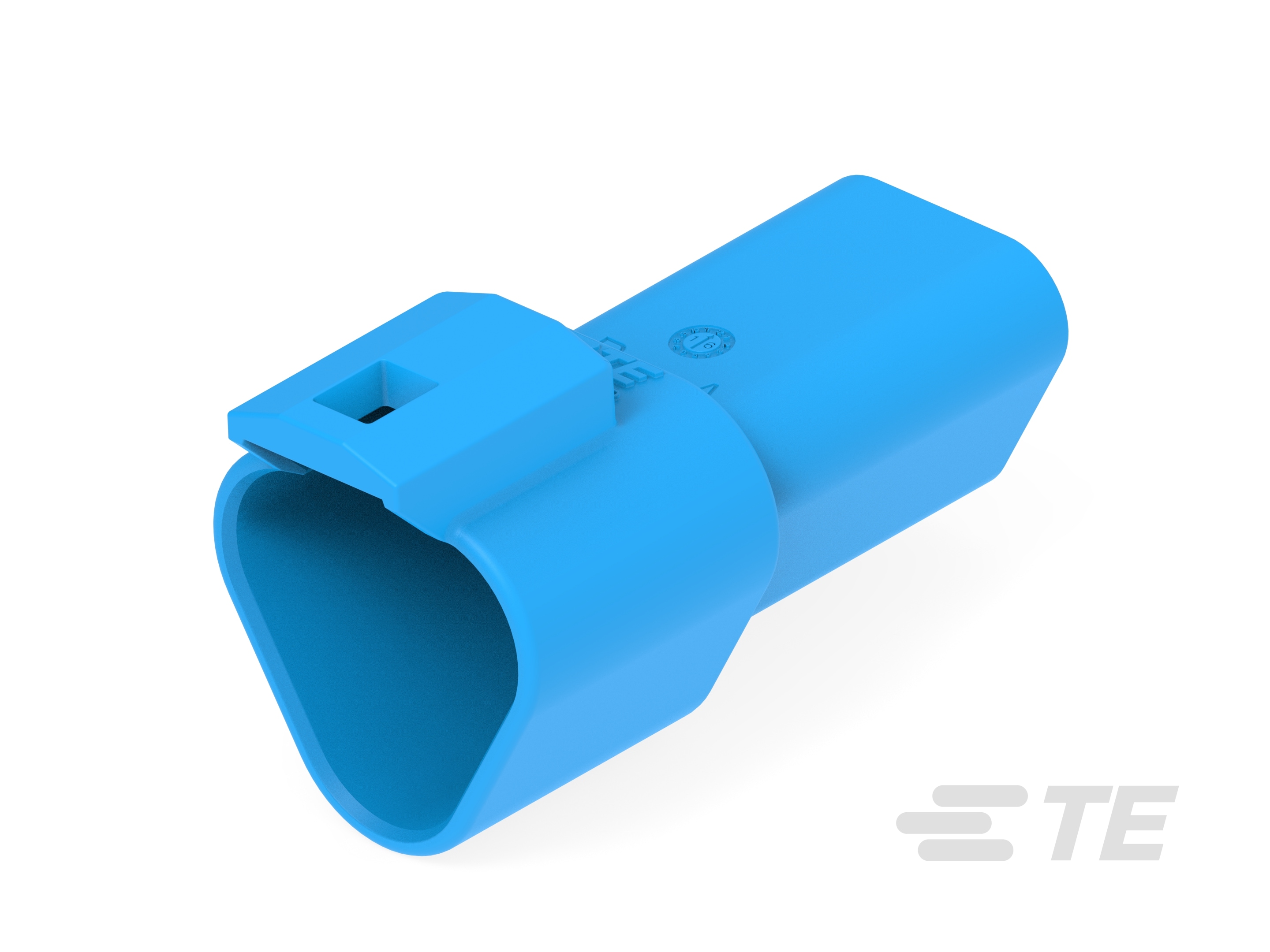

• Steckverbinder- und Gehäusetyp : Stiftgehäuse

• Steckverbindersystem : Draht-an-Draht

• Steckverbinderform : Dreieckig

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Abdichtbar : Ja

• Gemischte und Hybrid-Steckverbinder : Nein

• Primäre Verriegelungsfunktion : Ins Gehäuse integriert

• Anzahl der Reihen : 2

• Steckverbinder-Dichtungstyp : N-DICHTUNG

• Leere Kontaktkammerposition : 0

• Anzahl der Positionen : 3

• Nominalspannungs-Architektur (V): 250

• Betriebsspannung (VAC): 250

• Betriebsspannung (VDC): 250

• Primäre Produktfarbe : Blau

• Kabelausgangswinkel : 180°

• Kontakttyp : Stift

• Kontaktnennstrom (max.) (A): 13

• Kontaktgröße : Größe 16

• Stiftdurchmesser : 1.59 mm [ .063 in ]

• Zugentlastung : Nach Zubehör hinzufügen

• Kontaktpositionssicherung (TPA) : Nein

• Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

• Gegensteckführung : Mit

• Gegensteckführungstyp : Polarisiert

• Mitte-Mitte-Abstand (Pitch) : 8.66 mm [ .341 in ]

• Gehäusematerial : PA GF

• Produktlänge : 43.13 mm [ 1.698 in ]

• Kompatibler Isolationsdurchmesserbereich : 1.35 – 3.05 mm [ .053 – .12 in ]

• Steckverbinderhöhe : 24.71 mm [ .973 in ]

• Produktbreite : 21.13 mm [ .832 in ]

• Betriebstemperaturbereich : -55 – 125 °C [ -67 – 257 °F ]

• Betriebstemperatur (max) : 125 °C [ 257 °F ]

• Stromkreis Anwendung : Leistung

• Kompatibilität mit Normen/Standards : SAE J2030

• IP-Schutzart : IP68, IP6K9K

• UL-Brandschutzklasse : Prüfung bei 12 mm hoher Flamme gemäß Standard UL-94
