Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

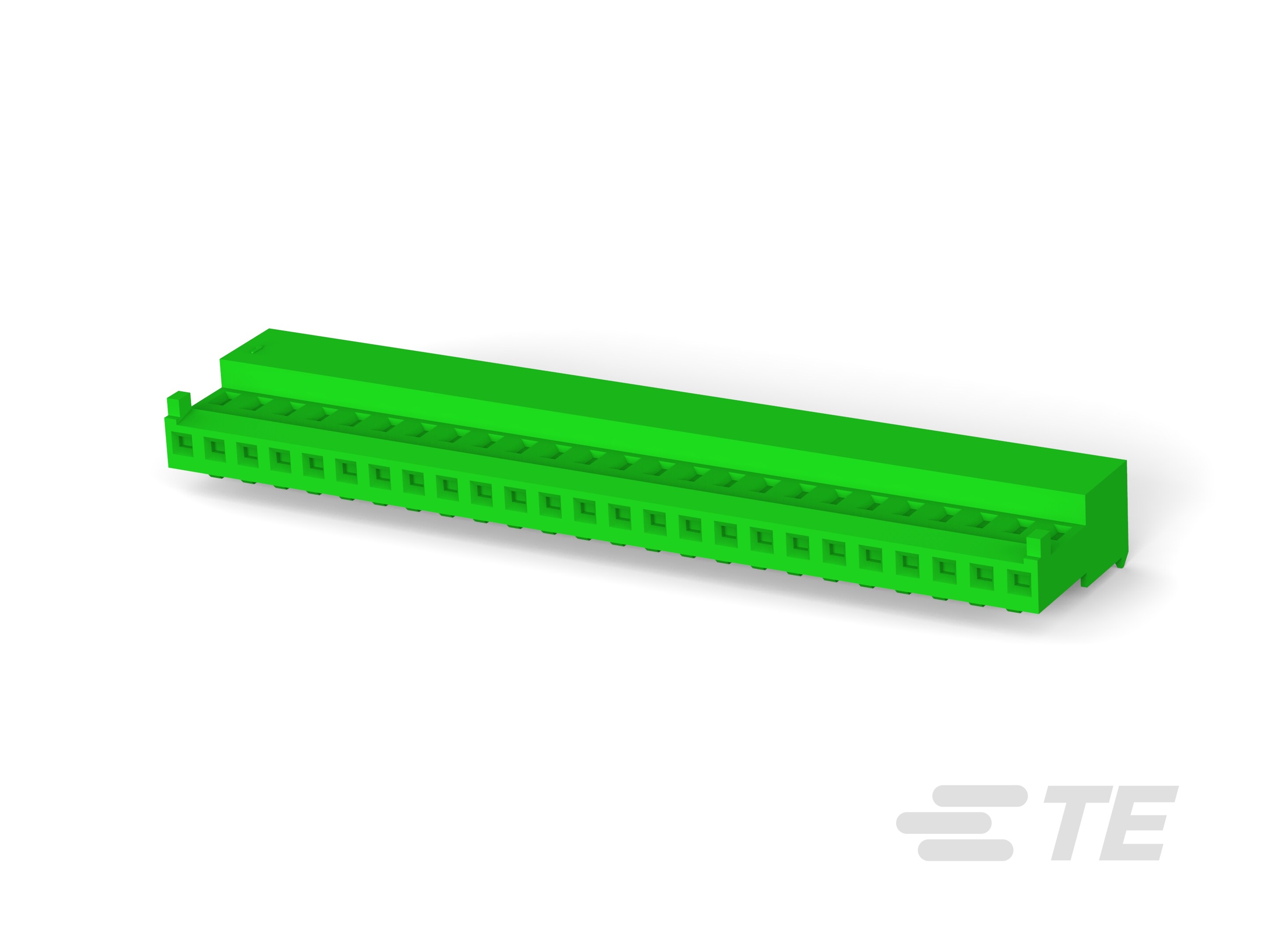

• Kompatibel mit Einzeldrahttyp : Mehrdrähtig

• Steckverbinder-Produkttyp : Steckverbindersatz

• Steckverbinder- und Gehäusetyp : Buchse

• Steckverbindersystem : Draht-an-Leiterplatte

• Abdichtbar : Nein

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Kontakthalterungstyp im Gehäuse : Rastfeder

• Gegensteckführung : Mit

• Gegensteckführungstyp : Polarisierung

• Steckverriegelung : Mit

• Steckverriegelungstyp : Verriegelungsrampe

• Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

• Kontakttyp : Buchse

• Kontaktanschlussbereich-Beschichtungsmaterial : Zinn

• Unterbeschichtungsmaterial des Kontakts : Nickel

• Beschichtungsmaterial des Kontaktsteckbereichs : Zinn

• Kontakthalterung im Gehäuse : Mit

• Kontaktnennstrom (max.) (A): 5

• CSA-Schutzart : LR 7189

• Kompatibilität mit zugelassenen Produkten : UL E28476

• UL-Schutzart : Zulassung

• Kompatibilität mit Normen/Standards : UL, CSA

• UL-Brandschutzklasse : UL 94V-2

• Kontakte (vorbestückt) : Yes

• Anzahl der Kontaktkammern : 25

• Anzahl der Positionen : 25

• Anzahl der Reihen : 1

• Gehäusematerial : Nylon

• Mitte-Mitte-Abstand (Pitch) : 2.54 mm [ .1 in ]

• Steckverbinderlänge : 63.5 mm [ 2.5 in ]

• Drahtgröße (AWG): 28

• Drahtgröße (mm²): .08 – .09

• Steckverbinderhöhe : 13.21 mm [ .52 in ]

• Steckverbinderbreite : 6.99 mm [ .275 in ]

• Verpackungsmethode : Box und Karton

• Verpackungsmenge : 125

• Primäre Produktfarbe : Grün

• Anschlussmethode zu Draht und Kabel : Schneidklemmkontakt (IDC)

• Betriebsspannung (VAC): 250

• Betriebstemperaturbereich : -55 – 105 °C [ -67 – 221 °F ]

• Geschirmt : Nein

• Stromkreis Anwendung : Signal
