5745968-8

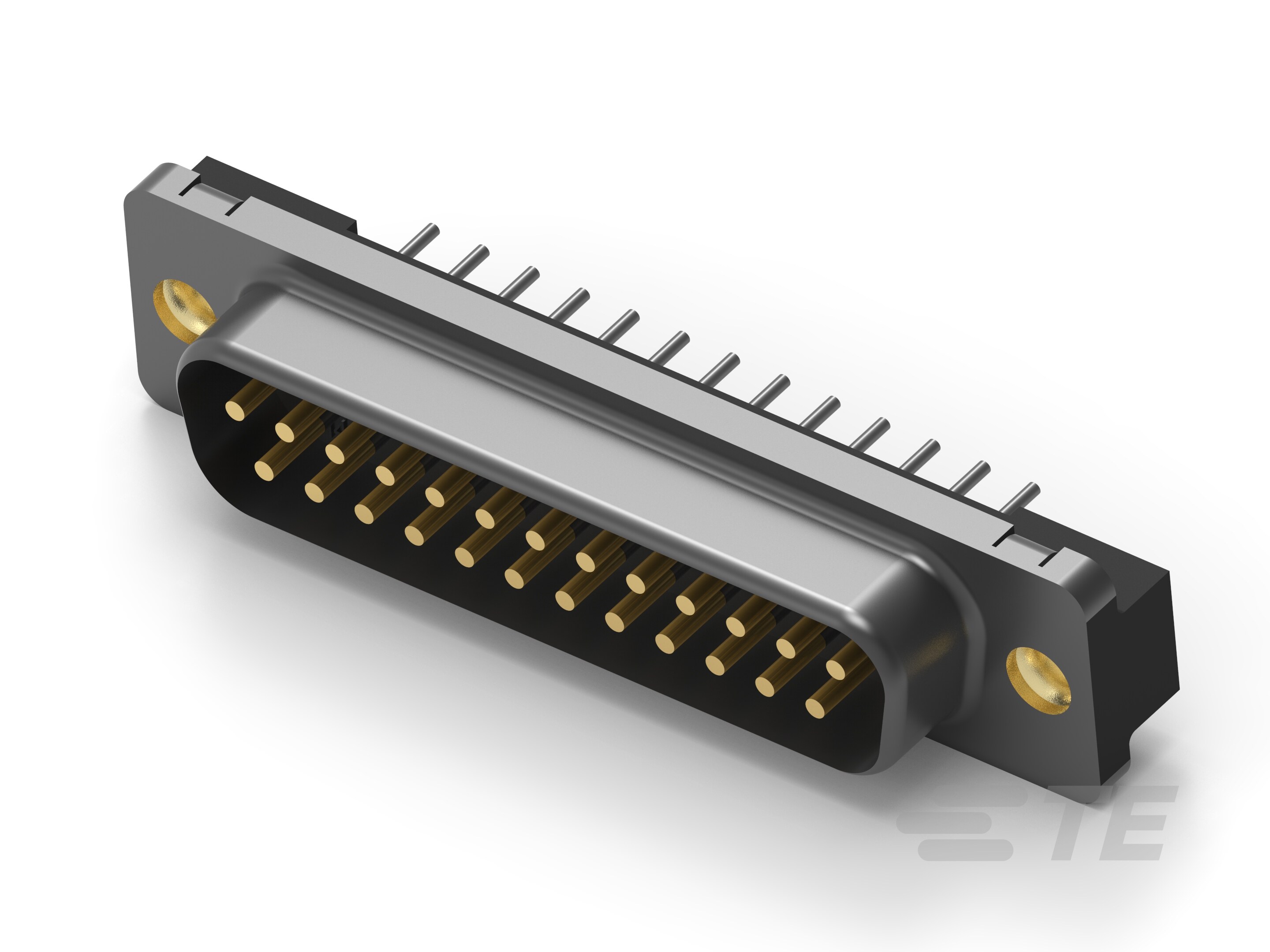

Plug, Board-to-Board, 25 Position, 2.74 mm [.108 in] Centerline, 2 Row, 3 Connector Shell Size, Round, AMPLIMITE HD-20, PCB D-Sub Connectors
5745968-8
Plug, Board-to-Board, 25 Position, 2.74 mm [.108 in] Centerline, 2 Row, 3 Connector Shell Size, Round, AMPLIMITE HD-20, PCB D-Sub Connectors
-
- AMPLIMITE
- AMPLIMITE HD-20
- Interne TE-Nummer 5745968-8
- TE-interne Beschreibung: HD-20 25 PLUG SP/FMS INSRT
- Alle D-Sub-Steckersatz: Vertikal, Gehäusegröße 3, 2,74 mm (47)
-
Steckverbinder- und Gehäusetyp : Stecker
-
Steckverbindersystem : Leiterplatte-an-Leiterplatte
-
Anzahl der Positionen : 25
-
Mitte-Mitte-Abstand (Pitch) : 2.74 mm [ .108 in ]
-
Anzahl der Reihen : 2
Dokumente
Produktzeichnungen
- PLUG ASSEMBLY, SIZE 3, 25 POSITION, VERTICAL, FRONT METAL SHELL, AMPLIMITE HD-20 ENG_CD_5745968_B1.pdf Englisch
CAD-Dateien
-
ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
- 3D PDF 3D_CVM_CVM_5745968-8_C.pdf 3D
- Kundenmodell ENG_CVM_CVM_5745968-8_C.2d_dxf.zip Englisch
- ENG_CVM_CVM_5745968-8_C.3d_igs.zip Englisch
- ENG_CVM_CVM_5745968-8_C.3d_stp.zip Englisch
Datenblätter/Katalogseiten
- AMPLIMITE Subminiature D Connectors - Straight Posted Connectors ENG_CS_82068_AMPLIMITE_Straight_Posted_Conns_0412.pdf Englisch
Produktspezifikationen
- Anwendungsspezifikation ENG_SS_114-40023_D.pdf Englisch
- Produktspezifikation ENG_SS_108-40025_C.pdf Englisch
- Qualifizierungstestbericht ENG_SS_501-168_A.pdf Englisch
