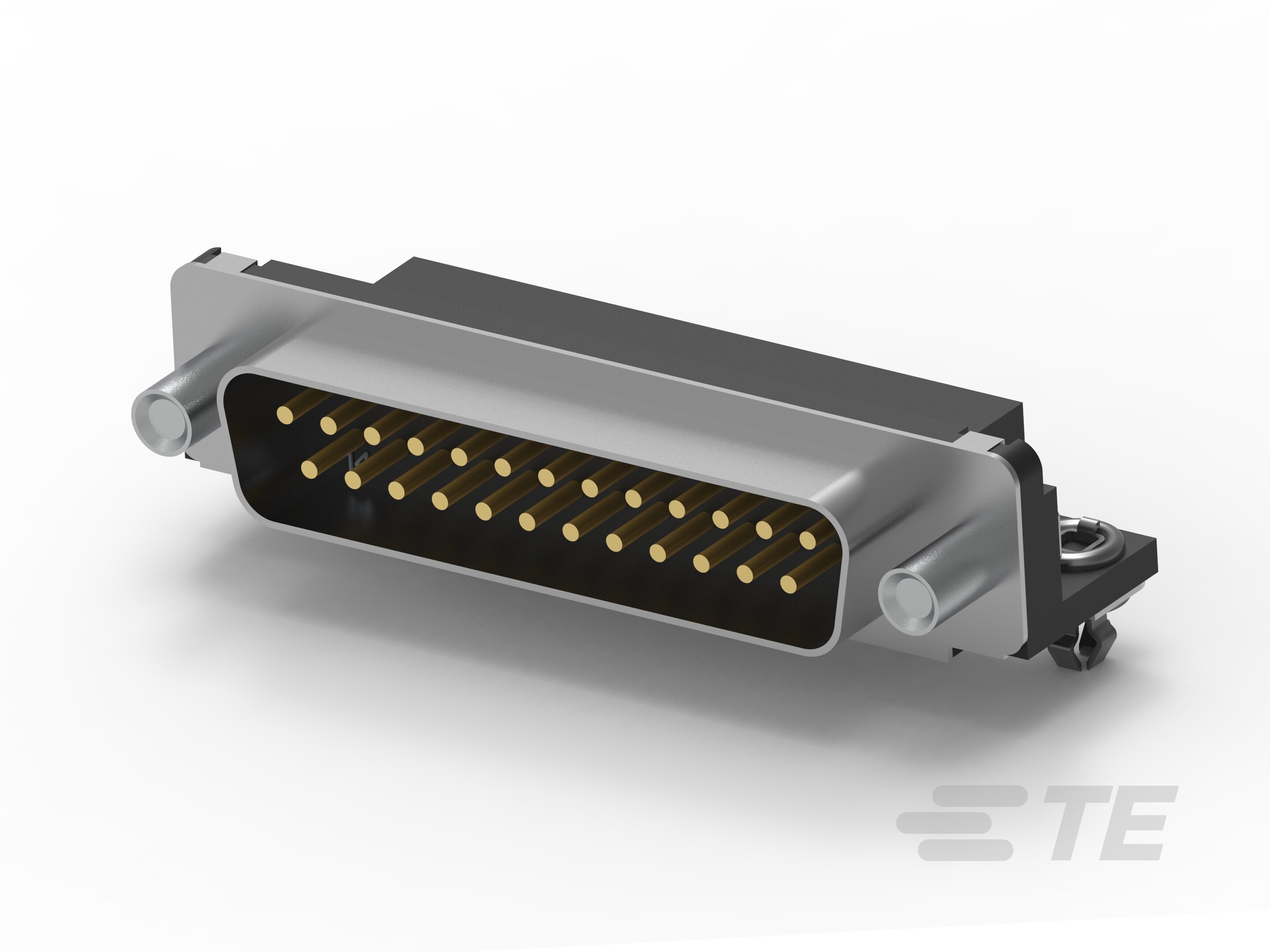

25 Position D-Shaped Connector, Plug, Board-to-Board, Board Mount, 1 Shell Size, 2.28 mm [.089 in] Centerline, Printed Circuit Board, Signal
5788795-1
25 Position D-Shaped Connector, Plug, Board-to-Board, Board Mount, 1 Shell Size, 2.28 mm [.089 in] Centerline, Printed Circuit Board, Signal
-
- AMPLIMITE
- Interne TE-Nummer 5788795-1
- TE-interne Beschreibung: 25 HTMSFL PLUG RA 318 (SL,BL)
- Alle D-Sub-Steckersatz: Standard, rechtwinklig, Gehäusegröße 1, 2,74 mm (43)
-
Anzahl der Positionen : 25
-
Steckverbinder- und Gehäusetyp : Stecker
-
Steckverbindersystem : Leiterplatte-an-Leiterplatte
-
Steckverbinderbefestigungs-Typ : Leiterplattenmontage
-
Steckverbinder-Außengehäusegröße : 1
Dokumente
Produktzeichnungen
- PLUG ASSEMBLY, SIZE 3, .318 SERIES, WITH FRONT METAL SHELL, HIGH TEMPERATURE, AMPLIMITE HD-20 ENG_CD_5788795_C.pdf Englisch
CAD-Dateien
-
ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
- 3D PDF 3D_CVM_CVM_5788795-1_C.pdf 3D
- Kundenmodell ENG_CVM_CVM_5788795-1_C.2d_dxf.zip Englisch
- ENG_CVM_CVM_5788795-1_C.3d_igs.zip Englisch
- ENG_CVM_CVM_5788795-1_C.3d_stp.zip Englisch
Datenblätter/Katalogseiten
- AMPLIMITE Subminiature D Connectors - Right-Angle Posted Connectors ENG_CS_82068_AMPLIMITE_Right-Angle_Posted_Conn_0412.pdf Englisch
Produktspezifikationen
- Anwendungsspezifikation ENG_SS_114-40010_G.pdf Englisch
- Produktspezifikation ENG_SS_108-40025_C.pdf Englisch
- Qualifizierungstestbericht ENG_SS_501-168_A.pdf Englisch
Benutzeranleitungen
- Anleitung (USA) ENG_SS_408-9427_F.pdf Englisch
Freigabe Agentur
- UL-Bericht ENG_AAD_UL_E81956_19911203_B_20130617074149.pdf Englisch
