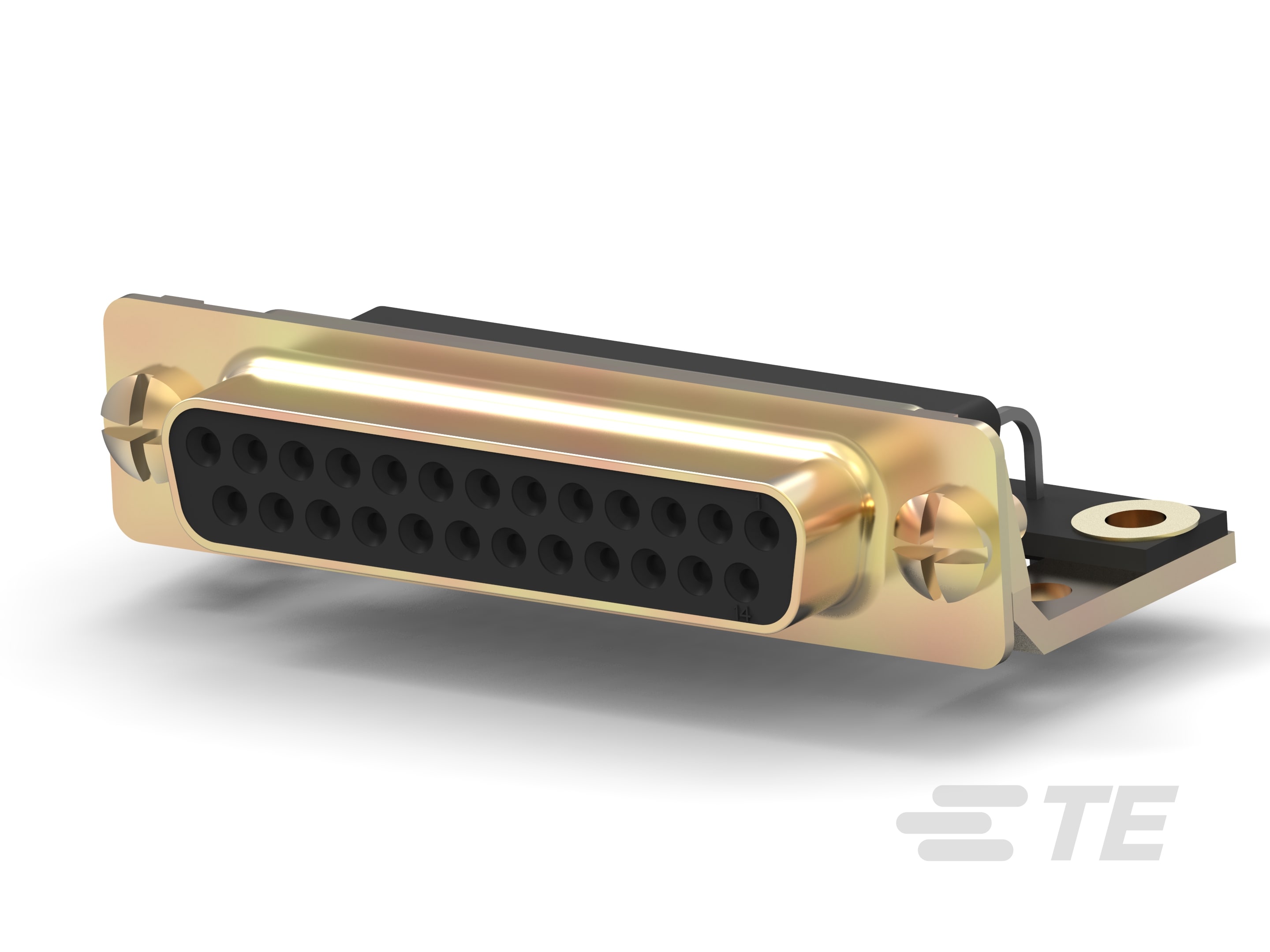

D-Sub-Buchsensatz: Rechtwinklig, Gehäusegröße 3, 2,77 mm

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

• Verpackungsmethode  Paket, Tüte, Tube, Tray

• Verpackungsmenge  30, 10, 70, 130, 65

• Gehäuse-Beschichtungsmaterial  Zink, Zinn, Verzinntes Kupfer

• Montageprozess-Funktionsmaterial  Kupferlegierung, Messing, Phosphorbronze

• Steckverriegelung – Material  Zink, Messing

• Einsatzmaterial  Thermoplast, Zink

• Steckarretierung – Material  Zink, Stahl

• Primäre Produktfarbe  Schwarz

• Beschichtungsmaterial der Steckarretierung  Helles Chromat, Zink

• Steckverbinder-Profil  Standard

• Leiterplattenmontage-Ausrichtung  Mit

• Montageelemente – Material  Messing

• Montagebohrungsdurchmesser (mm) 3.05, 3.18

• Montagebohrungsdurchmesser (in) .12, .125

• Montagebohrungsdurchmesser (in) .12, .125

• Montageelement – Beschichtungsmaterial  Zinn

• Montageprozessfunktion – Beschichtungsmaterial  Zinn-Blei über Nickel, Zinn-Blei, Zinn über Nickel, Zinn

• Gegensteckführung  Mit

• Steckverriegelung – Beschichtungsmaterial  Helles Chromat

• Montagebohrungsdurchmesser (mm) 3.05, 3.18

• Leiterplattenhalterung  Mit

• Leiterplatten-Halterungstyp  Befestigungsclip, Einsatz mit Gewinde, Montagebohrung

• Steckverriegelung  Mit, Ohne

• Steckverriegelungstyp  Einsatz mit Gewinde, 4-40 UNC, Schraubsicherungen, Einsätze mit Gewinde, Schraubsicherungsmuttern, fest, Montageschrauben, Einsatz mit Gewinde, M3, Schraubsicherungsmuttern, 4-40 UNC, Montagebohrungen, Einsätze mit Gewinde, 4-40 UNC

• Steckverbinderbefestigungs-Typ  Leiterplattenmontage

• Haltbarkeit (Cycles) 200

• Geschirmt  Ja, Nein

• Stromkreis Anwendung  Signal

• Gehäusematerial  Polyester, Mit Glas gefülltes Nylon, Polyester GF, Mit Glas gefülltes PBT, Nylon, Nylon GF, Thermoplast, PBT GF

• Außengehäusematerial  Stahl, Karbonstahl

• Mitte-Mitte-Abstand (Pitch) (mm) 2.76, 2.74, 2.77

• Mitte-Mitte-Abstand (Pitch) (in) .108, .109

• Quadratischer Anschlusspfosten und Restabmessungen  .63 mm [ .025 in ]

• Rechteckiger Anschlusspfosten und Restdicke (mm) .5, .48, .32

• Rechteckiger Anschlusspfosten und Restdicke (in) .012, .018, .019

• Anschlusspfosten und Restdurchmesser (mm) .66, .63

• Anschlusspfosten und Restdurchmesser (in) .025, .026

• Anschlusstyp (an Leiterplatte)  Durchsteckmontage - Löten

• Rechteckiger Anschlusspfosten und Restbreite (mm) .45, .66

• Rechteckiger Anschlusspfosten und Restbreite (in) .017, .026

• Anschlusspfosten und Auslauflänge (mm) 3.18, 3.2, 5.59

• Anschlusspfosten und Auslauflänge (in) .125, .22, .126

• Beschichtungsdicke des Steckbereichs  .76 µm [ 30 µin ]

• Beschichtungsdicke des Steckbereichs (µin) 30

• Kontaktgrundmaterial  Phosphorbronze, Kupferlegierung

• Kontaktoptionen  Installed

• PCB-Kontaktanschluss-Beschichtungsmaterial  Zinn, Zinn-Blei

• Unterbeschichtungsmaterial des Kontakts  Palladium-Nickel, Nickel

• Beschichtungsmaterial des Kontaktsteckbereichs  Gold, Blattvergoldet

• Kontaktform  Rund, Quadratisch

• Kontaktnennstrom (max.) (A) 6, 3.1, 1.2, 2, 6.4, 2.7

• Erdungs-Funktionstyp  Erdungsbänder

• Außengehäusematerial – Konfiguration  Metallaußengehäuse vorn, Vollständig aus Kunststoff, Vollständiges Metallaußengehäuse

• Steckverbinder- und Gehäusetyp  Buchse

• Steckverbindersystem  Leiterplatte-an-Leiterplatte, Kabel-an-Leiterplatte

• Steckverbinder-Außengehäusegröße  3

• Steckverbinder/Kontakt-Anschluss an  Leiterplatte

• Kompatibilität mit zugelassenen Produkten  UL E28476, DIN 41652

• UL-Brandschutzklasse  UL 94V-0

• Leiterplattendicke (empfohlen) (mm) 1.58, 1.19 – 1.6, 1.57, 3.18, 2.36

• Leiterplattendicke (empfohlen) (in) .047 – .063, .093, .062, .125

• Reihenabstand (mm) 2.84, 2.54

• Reihenabstand (in) .112, .1

• Anzahl der Positionen  37, 50, 25

• Anzahl der Reihen  2

• Montageausrichtung  Rechter Winkel

• Betriebstemperaturbereich  -55 – 105 °C [ -67 – 221 °F ]

• EU RoHS-Konformität  Konform, Konform mit Ausnahmen, Nicht konform

• EU ELV-Konformität  Konform mit Ausnahmen, Konform, Nicht konform
