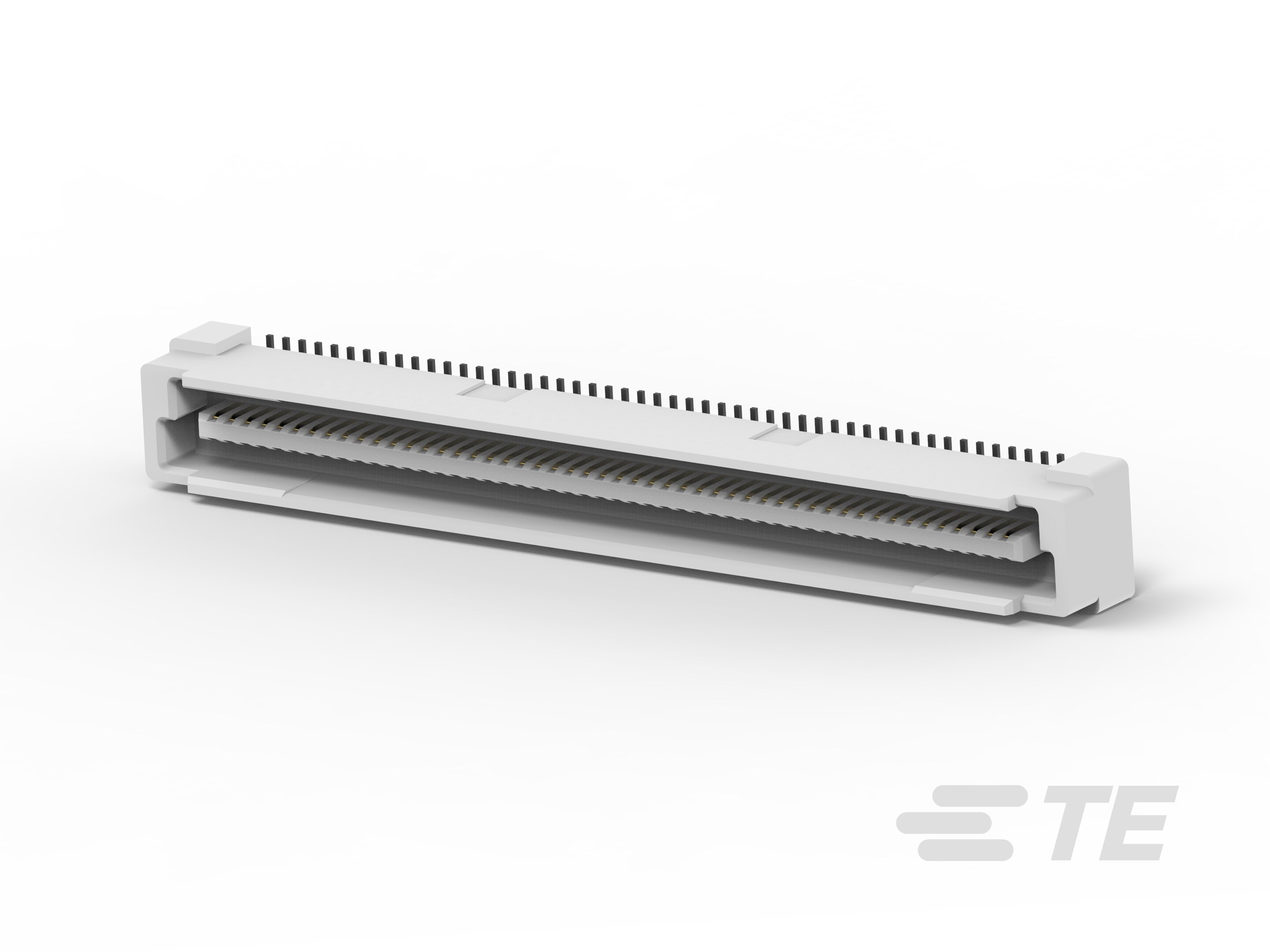

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Sonstige Eigenschaften

  • Montageprozess-Funktionsmaterial  Stahl

  • Primäre Produktfarbe  Naturbelassen

Betrieb/Anwendung

  • Montageprozess-Funktion  Keine, Hub- und Schwenkabdeckung

  • Stromkreis Anwendung  Signal

Kontaktmerkmale

  • Kontaktform  Quadratisch

  • Beschichtungsdicke des Steckbereichs (µm) .38, .76, .2

  • Beschichtungsdicke des Steckbereichs (µin) 15, 8, 30

  • Kontaktgrundmaterial  Messing

  • Kontakt-Layout  Verbindungsmuffe

  • PCB-Kontaktanschluss-Beschichtungsmaterial  Matt, Hell

  • Beschichtungsmaterial der Steckverbinderoberfläche  Matt

  • PCB-Kontaktanschluss-Beschichtungsmaterialdicke (µm) 1, 2

  • PCB-Kontaktanschluss-Beschichtungsmaterialdicke (µin) 39.37, 78.74

  • PCB-Kontaktanschluss-Beschichtungsmaterial  Zinn, Zinn-Blei

  • Steckzungenbreite (mm) .4, .63

  • Steckzungenbreite (in) .016, .024

  • Steckzungendicke  .2 mm [ .008 in ]

  • Beschichtungsmaterial des Kontaktsteckbereichs  Gold

  • Kontakttyp  Flachstecker

  • Kontaktnennstrom (max.) (A) .5

Abmessungen

  • Steckverbinderhöhe (mm) 6, 7, 8, 5

  • Steckverbinderhöhe (in) .236, .197, .315, .276

  • Stapelhöhe (mm) 16, 10, 12, 6, 17, 7, 20, 18, 19, 9, 14, 15, 13, 8, 5, 11

  • Stapelhöhe (in) .512, .236, .315, .748, .472, .787, .433, .276, .551, .591, .354, .197, .394, .709, .63, .669

Konfigurationsmerkmale

  • stapelbar  Ja

  • Leiterplatte-auf-Leiterplatte-Konfiguration  Parallel

  • Montageausrichtung  Vertikal

  • Anzahl der Positionen  100

Gehäusemerkmale

  • Gehäusematerial  Hell, Matt

  • Steckeingangsposition  Oben

  • Mitte-Mitte-Abstand (Pitch)  .8 mm [ .031 in ]

Montage und Anschlusstechnik

  • Leiterplatten-Halterungstyp  Befestigungsclip

  • Leiterplattenmontage-Ausrichtung  Fixiernaben

  • Gegensteckführungstyp  Polarisiert, Polarisierung

  • Länge der Montageführung  .5 mm [ .02 in ]

  • Leiterplattenhalterung  Ohne

  • Leiterplattenmontage-Ausrichtung  Mit

  • Steckverbinderbefestigungs-Typ  Leiterplattenmontage

  • Gegensteckführung  Mit

Verpackungsmerkmale

  • Reel-Durchmesser (in) .5

  • Verpackungsmenge  10, 550, 400, 650, 450

  • Verpackungsmethode  Band und Rolle, Box, Tube

Klemmenmerkmale

  • Rechteckiger Anschlusspfosten und Restdicke  .2 mm [ .008 in ]

  • Rechteckiger Anschlusspfosten und Restbreite  .25 mm [ .01 in ]

  • Anschlusstyp (an Leiterplatte)  Oberflächenmontage

Elektrische Kennwerte

  • Betriebsspannung (VAC) 100

  • Anschlusswiderstand (mΩ) 30

  • Spannungsfestigkeit (max.) (VAC) 500

  • Isolationswiderstand (MΩ) 2

Verwendungsbedingungen

  • Gehäusenenntemperatur  Hoch

  • Betriebstemperaturbereich  -40 – 125 °C [ -40 – 257 °F ]

Produktmerkmale

  • PCB-Steckverbindermontagetyp  Stiftleiste für die Leiterplattenmontage

  • Steckverbindersystem  Leiterplatte-an-Leiterplatte

  • Stiftleistentyp  Vollständig ummantelt

  • Abdichtbar  Nein

  • Steckverbinder/Kontakt-Anschluss an  Leiterplatte

Industriestandards

  • UL-Brandschutzklasse  UL 94V-0

Weitere

  • EU RoHS-Konformität  Konform, Nicht konform

  • EU ELV-Konformität  Konform mit Ausnahmen, Konform

Referenznummer

  • TE-interne Teilenummer CAT-313-PCB100
