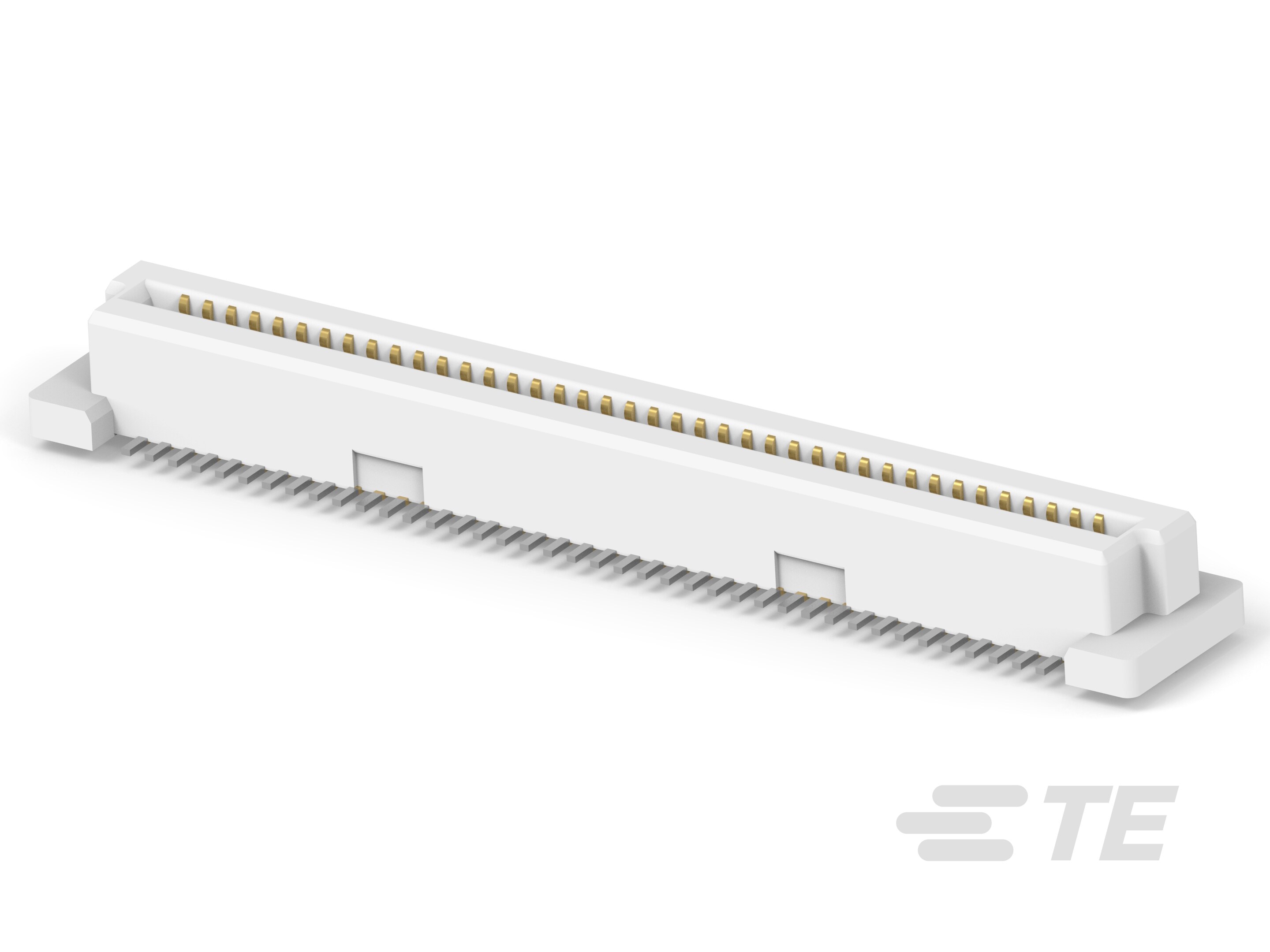

FH-Buchsenstecker: Leiterplatte-an-Leiterplatte, vertikal, 80, 0,8 mm

FH-Buchsensteckverbinder: Leiterplatte-an-Leiterplatte, vertikal, 80, 0,8 mm-CAT-313-RCB80

Der FH-Buchsensteckersatz zur Leiterplattenmontage mit 80 Positionen. Vorgesehen für die parallele Stapelung von Leiterplatte an Leiterplatte, mit einem Raster von 0,8 mm bei vertikaler Ausrichtung der Leiterplattenmontage. Sie sind oberflächenmontiert und werden für Stromkreisanwendungen verwendet.

Mehr Weniger

Produktmerkmale

PCB-Steckverbindermontagetyp: Buchse für die Leiterplattenmontage
Montageausrichtung: Vertikal
Steckverbindersystem: Leiterplatte-an-Leiterplatte
Anzahl der Positionen: 80
Beschichtungsmaterial des Kontaktsteckbereichs: Gold

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Mitte-Mitte-Abstand (Pitch)	Stapelhöhe	Beschichtungsdicke des Steckbereichs	Gegensteckführungstyp	Kontakttyp	Kontaktnennstrom (max.)	Primäre Produktfarbe	Gehäusematerial	Betriebstemperaturbereich	Verpackungsmethode
0.8FH,R13H.5,080,08/Sn,TU	5-5179010-3	Produktzeichnung 3D PDF	.8 mm	13 mm, 14 mm, 15 mm, 16 mm	.2 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Box, Tube
0.8FH,R05H.5,080,08/Sn,TU	5177983-3	Produktzeichnung 3D PDF	.8 mm	5 mm, 6 mm, 7 mm, 8 mm	.2 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Box, Tube
0.8FH,R09H.5,080,08/Sn,TU	5-5179009-3	Produktzeichnung 3D PDF	.8 mm	9 mm, 10 mm, 11 mm, 12 mm	.2 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Box, Tube
0.8FH,R13H.5,080,08/Sn,TR,SC	5084616-3	3D PDF	.8 mm	13 mm, 14 mm, 15 mm, 16 mm	.2 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Band und Rolle
0.8FH,R09H.5,080,08/Sn,TR,SC	5-5179180-3	Produktzeichnung 3D PDF	.8 mm	9 mm, 10 mm, 11 mm, 12 mm	.2 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Band und Rolle
0.8FH,R05H.5,080,08/Sn,TR,SC	5177985-3	3D PDF	.8 mm	5 mm, 6 mm, 7 mm, 8 mm	.2 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Band und Rolle
0.8FH,R09H.5,080,30/Sn,TR,SC	7-5179180-3	Produktzeichnung 3D PDF	.8 mm	9 mm, 10 mm, 11 mm, 12 mm	.76 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Band und Rolle
0.8FH,R17H.5,080,30/Sn,TR,SC	2-1735482-3	Produktzeichnung 3D PDF	.8 mm	17 mm, 18 mm, 19 mm, 20 mm	-	-	Polarisiert	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Band und Rolle
0.8FH,R17H.5,080,08/Sn,TR,SC	1735482-3	Produktzeichnung 3D PDF	.8 mm	17 mm, 18 mm, 19 mm, 20 mm	.2 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Band und Rolle
0.8FH,R17H.5,080,08/Sn,TU	5-1735480-3	Produktzeichnung 3D PDF	.8 mm	17 mm, 18 mm, 19 mm, 20 mm	.2 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Box, Tube
0.8FH,R05H.5,080,30/Sn,TR,SC	5353999-3	Produktzeichnung 3D PDF	.8 mm	5 mm, 6 mm, 7 mm, 8 mm	.76 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Band und Rolle
0.8FH,R05H.5,080,15/Sn,TU	1-5177983-3	Produktzeichnung 3D PDF	.8 mm	5 mm, 6 mm, 7 mm, 8 mm	.38 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Box, Tube
0.8FH,R05H.5,080,15/Sn,TR,SC	1-5177985-3	3D PDF	.8 mm	5 mm	-	-	Polarisiert	Buchse	.8 A	Weiß	LCP	-40 – 125 °C	Band und Rolle
0.8FH,R05H.5,080,30/Au,TR,KT	1-84927-3	3D PDF	.8 mm	5 mm, 6 mm, 7 mm, 8 mm	.2 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Hell	-40 – 125 °C	Band und Rolle
0.8FH,R17H.5,080,08/Sn,TU,SC	1735481-3	Produktzeichnung 3D PDF	.8 mm	17 mm, 18 mm, 19 mm, 20 mm	.2 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Box, Tube
0.8FH,R17H.5,080,30/Sn,TU,SC	2-1735481-3	Produktzeichnung 3D PDF	.8 mm	17 mm, 18 mm, 19 mm, 20 mm	.76 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Box, Tube
0.8FH,R13H.5,080,30/Sn,TU	5-6123212-3	Produktzeichnung 3D PDF	.8 mm	13 mm, 14 mm, 15 mm, 16 mm	.76 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Box, Tube
0.8FH,R09H.5,080,30/Sn,TU	5084613-3	Produktzeichnung 3D PDF	.8 mm	9 mm, 10 mm, 11 mm, 12 mm	.76 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Box, Tube
0.8FH,R13H.5,080,30/Sn,TR,SC	5084618-3	3D PDF	.8 mm	13 mm, 14 mm, 15 mm, 16 mm	.76 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Band und Rolle
0.8FH,R13H.8,080,08/Sn,TU	5179010-3	Produktzeichnung 3D PDF	.8 mm	5 mm	-	-	Polarisierung	Buchse	.8 A	Weiß	LCP	-	Band und Rolle
0.8FH,R05H.7,080,08/Sn,TR,SC,PS	5179160-3	Produktzeichnung 3D PDF	.8 mm	5 mm, 6 mm, 7 mm, 8 mm	.2 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Band und Rolle
0.8FH,R05H.5,080,30/Sn,TU	6123000-3	Produktzeichnung 3D PDF	.8 mm	5 mm, 6 mm, 7 mm, 8 mm	.76 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Box, Tube
0.8FH,R17H.5,080,30/Sn,TU	7-1735480-3	Produktzeichnung 3D PDF	.8 mm	17 mm, 18 mm, 19 mm, 20 mm	.76 µm	Polarisierung	Stecksockel	.5 A	Naturbelassen	Matt	-40 – 125 °C	Box, Tube

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

PCB-Steckverbindermontagetyp Buchse für die Leiterplattenmontage
Steckverbindersystem Leiterplatte-an-Leiterplatte
Abdichtbar Nein
Steckverbinder/Kontakt-Anschluss an Leiterplatte

Konfigurationsmerkmale

stapelbar Ja
Montageausrichtung Vertikal
Anzahl der Positionen 80
Leiterplatte-auf-Leiterplatte-Konfiguration Parallel

Elektrische Kennwerte

Betriebsspannung (VAC) 100
Isolationswiderstand (MΩ) 2
Spannungsfestigkeit (max.) (VAC) 500

Sonstige Eigenschaften

Primäre Produktfarbe Naturbelassen, Schwarz, Weiß
Montageprozess-Funktionsmaterial Polyimid-Folie, Stahl

Kontaktmerkmale

Kontaktgrundmaterial Gold, Kupferlegierung
PCB-Kontaktanschluss-Beschichtungsmaterial Gold, Zinn
Beschichtungsmaterial der Steckverbinderoberfläche Matt
Kontaktform Quadratisch
PCB-Kontaktanschluss-Beschichtungsmaterial Hell, Matt
Steckzungendicke (mm) .2, .25
Steckzungendicke (in) .008, .01
Steckzungenbreite (mm) .4, .5, .8
Steckzungenbreite (in) .016, .02, .031
Kontakt-Layout Verbindungsmuffe
PCB-Kontaktanschluss-Beschichtungsmaterialdicke (µm) .05, 2
PCB-Kontaktanschluss-Beschichtungsmaterialdicke (µin) 2, 78.74
Beschichtungsmaterial des Kontaktsteckbereichs Gold
Beschichtungsdicke des Steckbereichs (µm) .2, .38, .76
Beschichtungsdicke des Steckbereichs (µin) 8, 15, 30
Kontakttyp Buchse, Stecksockel
Kontaktnennstrom (max.) (A) .5, .8

Klemmenmerkmale

Leiterplatten-Montagemethode Oberflächenmontage
Rechteckiger Anschlusspfosten und Restbreite .3 mm [ .012 in ]
Rechteckiger Anschlusspfosten und Restdicke .2 mm [ .008 in ]

Montage und Anschlusstechnik

Gegensteckführung Mit
Gegensteckführungstyp Polarisiert, Polarisierung
Leiterplattenhalterung Mit, Ohne
Leiterplattenmontage-Ausrichtung Mit
Steckverbinderbefestigungs-Typ Leiterplattenmontage
Leiterplattenmontage-Ausrichtung Fixiernaben, Fixierstifte, Gehäusestöpsel
Länge der Montageführung (mm) .5, .7
Länge der Montageführung (in) .02, .028

Gehäusemerkmale

Steckeingangsposition Oben
Mitte-Mitte-Abstand (Pitch) .8 mm [ .031 in ]
Gehäusematerial Hell, LCP, LCP (Liquid Crystal Polymer, Flüssigkristallpolymer), Matt

Abmessungen

Steckverbinderhöhe (mm) 5, 9, 13, 17
Steckverbinderhöhe (in) .197, .354, .512, .669
Stapelhöhe (mm) 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20
Stapelhöhe (in) .197, .236, .276, .315, .354, .394, .433, .472, .512, .551, .591, .63, .669, .709, .748, .787
Leiterplattendicke (empfohlen) 1.6 mm [ .62 in ]

Verwendungsbedingungen

Betriebstemperaturbereich (°C) -55 – 85, -40 – 125
Betriebstemperaturbereich (°F) -67 – 185, -40 – 257
Gehäusenenntemperatur Hoch

Betrieb/Anwendung

Montageprozess-Funktion Hub- und Schwenkabdeckung, Keine
Stromkreis Anwendung Signal

Industriestandards

UL-Brandschutzklasse UL 94V-0

Verpackungsmerkmale

Verpackungsmenge 12, 100, 200, 450, 500, 600, 1000
Verpackungsmethode Band und Rolle, Box, Tube
Reel-Durchmesser (in) .5, .7

Referenznummer

TE-interne Teilenummer CAT-313-RCB80
