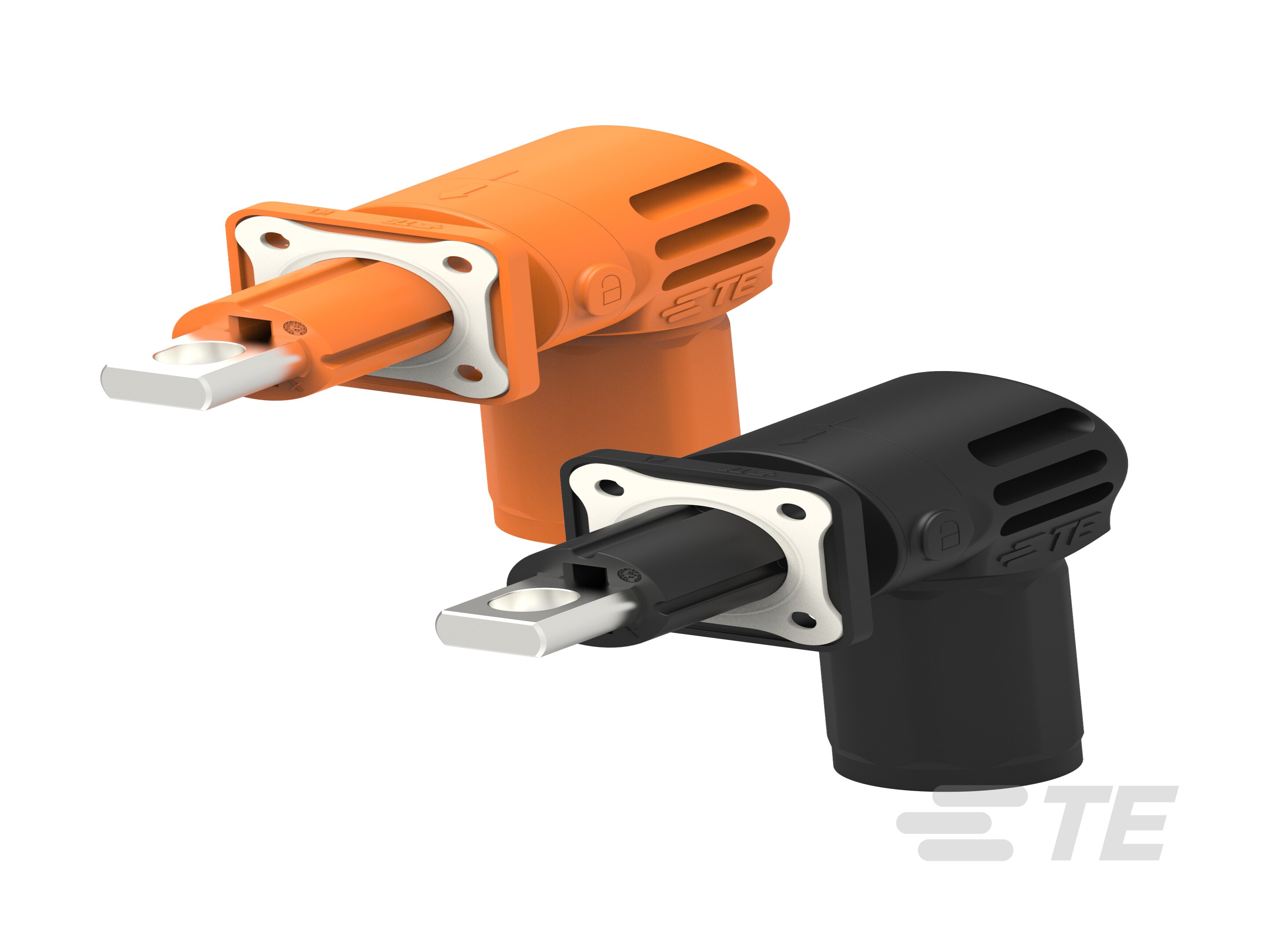

Efficient Integration: HPC 350A Connector for BESS Applications

Efficient Integration: HPC 350A Connector for BESS Applications-CAT-352-H350

Produktmerkmale

Anzahl der Positionen : 1
Steckverbinder-Produkttyp : Steckverbindersatz
Betriebsspannung (VDC): 1500
Drahtgröße (mm²): 95
Steckverbindersystem : Draht-an-Sammelleiter, Kabel-an-Schalttafel

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Steckverbindersystem	Steckverbinder/Kontakt-Anschluss an	Steckverbinder- und Gehäusetyp	Gehäusefarbe
HPC-350-095-F-P-BK-01-B	H1131011501-000	Produktzeichnung 3D PDF	Kabel-an-Schalttafel	Leitungen und Kabel	Stecker	Schwarz
HPC-350-M-R-OR-01-B-W	H103111050A-000	Produktzeichnung 3D PDF	Draht-an-Sammelleiter	Sammelschiene	Buchse	Orange
HPC-350-M-R-OR-01-B-S	H103111050C-000	Produktzeichnung 3D PDF	Draht-an-Sammelleiter	-	Buchse	Orange
HPC-350-M-R-BK-01-B-S	H103111150C-000	Produktzeichnung 3D PDF	Draht-an-Sammelleiter	Sammelschiene	Buchse	Schwarz
HPC-350-095-F-P-BK-01-A	H1131001501-000	Produktzeichnung 3D PDF	Kabel-an-Schalttafel	Leitungen und Kabel	Stecker	Schwarz
HPC-350-M-R-BK-01-B-W	H103111150A-000	Produktzeichnung 3D PDF	Draht-an-Sammelleiter	Sammelschiene	Buchse	Schwarz
HPC-350-095-F-P-OR-01-A	H1131000501-000	Produktzeichnung 3D PDF	Kabel-an-Schalttafel	Leitungen und Kabel	Stecker	Orange
HPC-350-M-R-BK-01-A-W	H103110150A-000	Produktzeichnung 3D PDF	Draht-an-Sammelleiter	Sammelschiene	Buchse	Schwarz
HPC-350-M-R-OR-01-A-S	H103110050C-000	Produktzeichnung 3D PDF	Draht-an-Sammelleiter	Sammelschiene	Buchse	Orange
HPC-350-095-F-P-OR-01-B	H1131010501-000	Produktzeichnung 3D PDF	Kabel-an-Schalttafel	Leitungen und Kabel	Stecker	Orange
HPC-350-M-R-OR-01-A-W	H103110050A-000	Produktzeichnung 3D PDF	Draht-an-Sammelleiter	Sammelschiene	Buchse	Orange
HPC-350-M-R-BK-01-A-S	H103110150C-000	Produktzeichnung 3D PDF	Draht-an-Sammelleiter	Sammelschiene	Buchse	Schwarz

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Steckverbinderdichtungs- und Steckertyp Kabeldichtung
Montageanforderung Werkseitig montiert
Steckverbinder-Produkttyp Steckverbindersatz
Steckverbindersystem Draht-an-Sammelleiter, Kabel-an-Schalttafel
Abdichtbar Ja
Steckverbinder/Kontakt-Anschluss an Leitungen und Kabel, Sammelschiene
Steckverbinder- und Gehäusetyp Buchse, Stecker
Rundsteckverbinder-Außengehäusetyp Vollständig aus Kunststoff

Konfigurationsmerkmale

Anzahl der Positionen 1
Anzahl der Leistungspole 1
Anzahl der Signalpositionen 0

Elektrische Kennwerte

Betriebsspannung (VDC) 1500
Betriebsspannung (VAC) 1500

Kontaktmerkmale

Kontakttyp Buchse
Kontaktnennstrom (max.) (A) 350
Kontaktschutz Mit

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel Crimpverbindung und Klemme

Montage und Anschlusstechnik

Steckverbinderbefestigungs-Typ Leiterplatten-Befestigung

Gehäusemerkmale

Gehäusefarbe Orange, Schwarz
Gehäusematerial Nylon 66 GF

Abmessungen

Drahtgröße (mm²) 95

Verwendungsbedingungen

Betriebstemperaturbereich -40 – 125 °C [ -40 – 257 °F ]

Betrieb/Anwendung

Stromkreis Anwendung Leistung
Geschirmt Nein

Industriestandards

UL-Brandschutzklasse UL 94V-0

Verpackungsmerkmale

Verpackungsmethode Karton & Einsatz

Referenznummer

TE-interne Teilenummer CAT-352-H350

Literatur

Produktspezifikationen

HPC Series Products Application Specification pdf Englisch
HPC Series Products Application Specification pdf Chinesisch (Vereinfacht)
HPC Series connectors product specification pdf Englisch
