Dieses Produkt ist momentan nicht erhältlich. Bitte wenden Sie sich für mehr Informationen oder bei Fragen zu Distributorenbestand an uns.

Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

  • Produktliste

Dieses Produkt ist momentan nicht erhältlich. Bitte wenden Sie sich für mehr Informationen oder bei Fragen zu Distributorenbestand an uns.

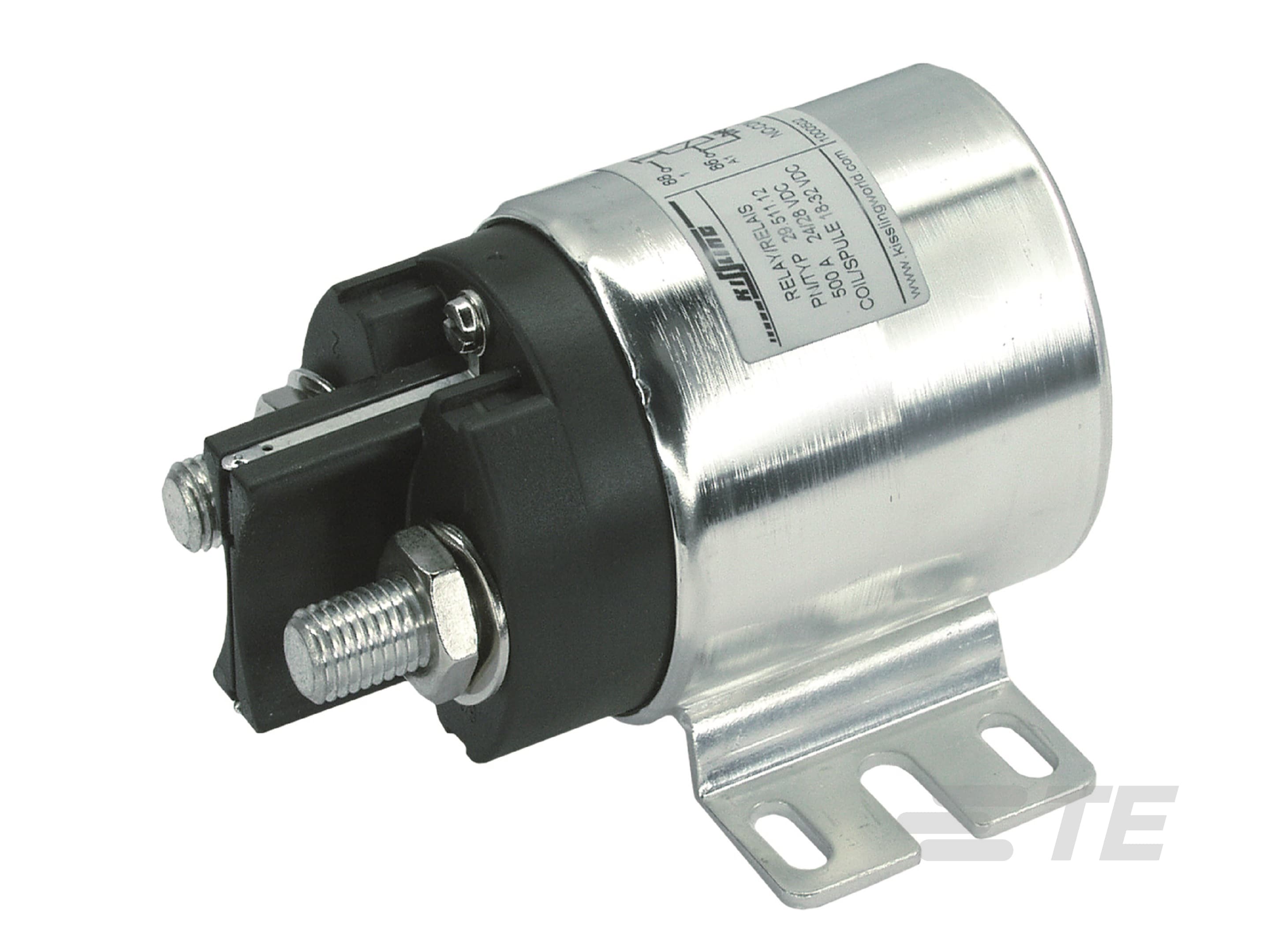

Leistungsrelais, 500 A, Standard, monostabil, DC

Leistungsrelais, 500 A, Standard, monostabil, DC-CAT-AL6-KSPR29500
Die monostabilen Relais der Baureihe 29 verfügen über eine einzelne Spule und eine Stoß- und Vibrationsfestigkeit von 6 G und 4 G. Das abgedichtete Gehäuse entspricht den Normen IP67 und IP6K9K.
Mehr Weniger

Produktmerkmale

  • Relais-/Schütztyp : Universal-Leistungsrelais

  • Stromform : DC

  • Magnetspulensystem : Monostabil, AC

  • Kontaktanordnung : 1 Form X SPST-NO-DM

  • Kontaktnennstrom (A): 500

Erhältlich von

LADD Inc
Übersicht

KISSLING Einpolige Leistungsrelais

Baureihe 29 / 500 A

Wir haben die kostengünstigen 500-A-Einzelspulenrelais der Baureihe 29 basierend auf unserem Fachwissen und mehreren Jahrzehnten Erfahrung entwickelt, um auch die schwierigsten Betriebsanforderungen zu erfüllen. Dank seinem sorgfältigem Design und dem optimierten Magnetkreis zeichnet sich dieses Relais mit Einzelspulensystem hauptsächlich durch eine besonders hohe Stoß- und Vibrationsbeständigkeit aus. Die Abdichtungstechnologie dieser Relais erfüllt die Schutzarten IP67 und IP6K9K (Dampfdruckreinigung). Diese Baureihe eignet sich gut für verschiedene Anwendungen unter schwierigen Bedingungen.

Wichtige Leistungsmerkmale

  • Abgedichtetes Gehäuse entspricht IP6K9K
  • Robustes Design
  • Minimierter Spulenstrom
  • Vielfältige Konfigurationsmöglichkeiten
  • Stoß- und vibrationsbeständig (6 G und 4 G)
  • Hauptkontakt ausgelegt für Dauerstrom und 100 % Belastungszyklus
  • Effizientes Spulen- und Magnetkreisdesign mit Schalteigenschaften und Haltestromanforderungen
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Verpackungsmerkmale

  • Verpackungsmethode  Carton

Kontaktmerkmale

  • Kontaktmaterial  Silver Alloy, AgSnO2

Weitere

  • Kontaktstrom (A) 500

  • EU RoHS-Konformität  Konform mit Ausnahmen

  • EU ELV-Konformität  Konform mit Ausnahmen

Elektrische Kennwerte

  • Spulenwiderstand (Ω) 9, 36

  • Kontaktnennstrom (A) 500

  • Spulenspannung (VDC) 18, 9, 32, 16

  • Kontaktnennspannung (VDC) 28, 12

  • Spulenleistung DC (W) 16, 22, 0,022

Abmessungen

  • Produkthöhe (mm) 130, 76.5

  • Produkthöhe (in) 3,01, 5,11

  • Produktlänge (mm) 89, 123, 112, 140,5

  • Produktlänge (in) 4.84, 5,53, 3.5, 4.4

  • Produktbreite (mm) 90, 94, 68

  • Produktbreite (in) 3.54, 2.67, 3,7

Montage und Anschlusstechnik

  • Produktmontage-Merkmaltyp  Montagehalterungen, Flansch mit Montagebohrungen

  • Produkt-Montagetyp  Chassis, Panel

Konfigurationsmerkmale

  • Spulenklassifizierung  Spulenunterdrückungsdiode

  • Kontaktanzahl der Pole  1

  • Kontaktanordnung  1 Form X SPST-NO-DM

Produktmerkmale

  • Relais-/Schütztyp  Universal-Leistungsrelais

Betrieb/Anwendung

  • Stromform  DC

  • Magnetspulensystem  Monostabil, AC

Referenznummer

  • TE-interne Teilenummer CAT-AL6-KSPR29500

Literatur

Datenblatt
