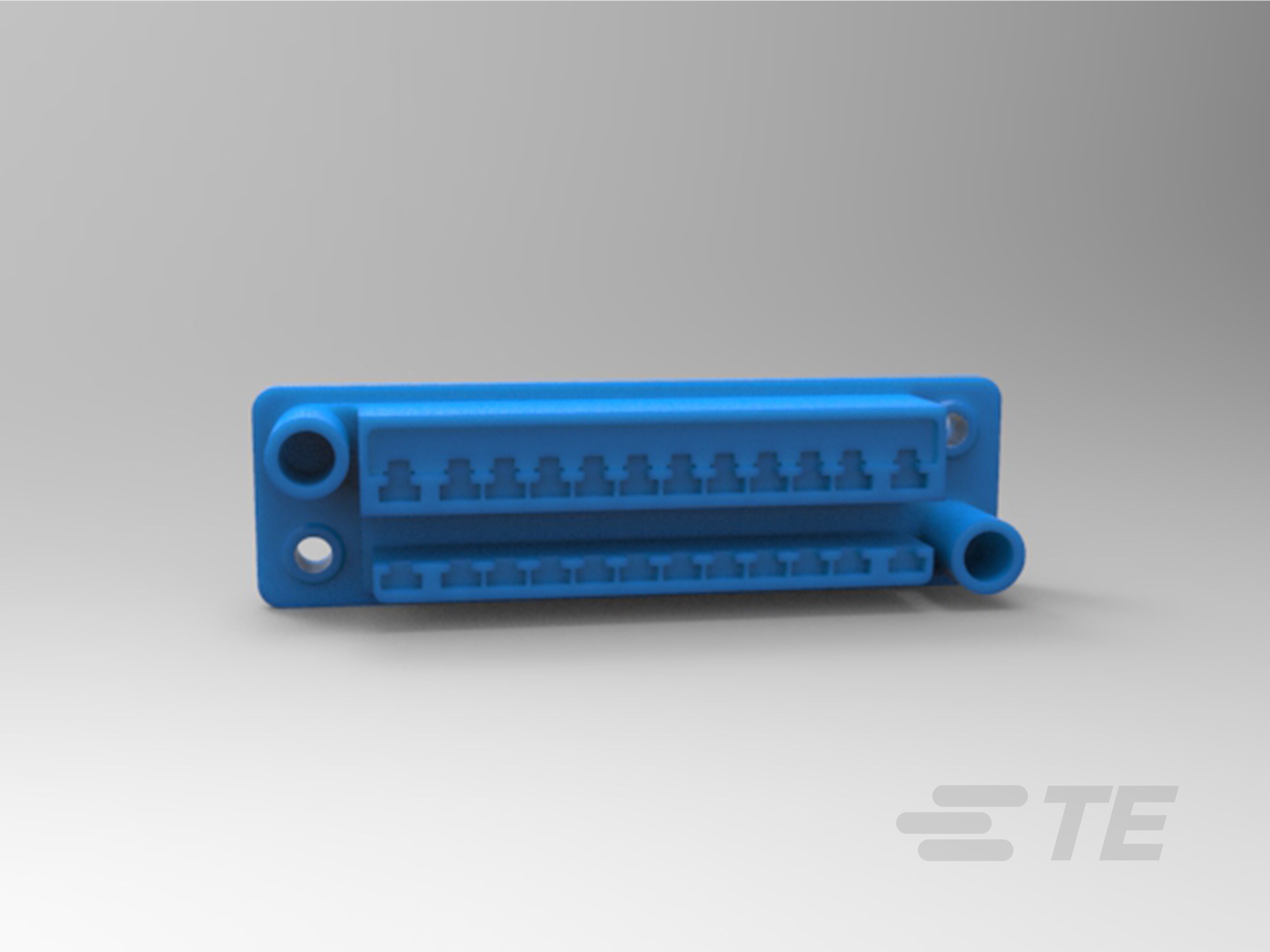

Standard-Ziehsteckergehäuse

Unsere Einschub-Buchsengehäuse sind Standardbuchsen der Schwachstrom-Drawer-Produktfamilie. Sie sind mit 8 bis 24 Positionen erhältlich und können einen Standardstecker aufnehmen. Standard Drawer Buchsengehäuse können in verschiedenen Branchen für viele Anwendungen verwendet werden, einschließlich Büro- und Ladeneinrichtungen, Drucker, Zahlungsterminals, Unterhaltungselektronik, Elektro- und Haushaltsgeräte und Industriesteuerungen.

Mehr Weniger

Digitales Datenblatt|

Produktmerkmale

Steckverbinder-Produkttyp : Gehäuse
Steckverbinder- und Gehäusetyp : Stecker
Steckverbindersystem : Draht-an-Draht, Draht-an-Leiterplatte
Anzahl der Positionen : 16, 12, 10, 20, 24, 6, 8
Mitte-Mitte-Abstand (Pitch) (mm): 5, 7, 6.6, 3.7
Mitte-Mitte-Abstand (Pitch) (in): .259, .197, .276, .196, .148

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Steckverbinder-Produkttyp	Steckverbinder- und Gehäusetyp	Steckverbindersystem	Anzahl der Positionen	Mitte-Mitte-Abstand (Pitch)	Anschlussmethode zu Draht und Kabel	Anzahl der Reihen	Primäre Produktfarbe	Steckverriegelung	Steckverbinder/Kontakt-Anschluss an	Kontaktnennstrom (max.)	Stromkreis Anwendung	Steckverbinderbefestigungs-Typ	Betriebstemperaturbereich	EU RoHS-Konformität	EU ELV-Konformität
DRAWER CONN 12P MALE	172061-3	Produktzeichnung 3D PDF	Gehäuse	Stecker	Draht-an-Leiterplatte, Draht-an-Draht	12	5 mm	Crimpverbindung	2	Blau	Mit	Leitungen und Kabel	15 A	Strom und Signale	Leiterplatten-Befestigung	-20 – 120 °C	Konform	Konform
6P DRAWER CONN 5 CO	343888-1	Produktzeichnung 3D PDF	-	-	Draht-an-Draht	6	5 mm	Crimpverbindung	2	Schwarz	Ohne	Leiterplatte	4 A	Strom und Signale	Leiterplattenmontage	-30 – 105 °C	-	-
10P DRAWER CONN. TAB HSG.	1337362-1	Produktzeichnung 3D PDF	Gehäuse	Stecker	Draht-an-Draht	10	7 mm	Crimpverbindung	3	Schwarz	Mit	Leitungen und Kabel	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 85 °C	Konform	Konform
DRAWER CONNECTOR PLUG HSG10 WA	343347-1	Produktzeichnung 3D PDF	Gehäuse	Stecker	Draht-an-Leiterplatte, Draht-an-Draht	10	3.7 mm	-	2	Schwarz	Ohne	Leitungen und Kabel	4 A	Strom und Signale	Leiterplatten-Befestigung	-10 – 80 °C	Konform	Konform
DRAWER CONN. MALE 24P 4.3MM	172624-3	Produktzeichnung 3D PDF	Gehäuse	Stecker	Draht-an-Leiterplatte, Draht-an-Draht	24	5 mm	Crimpverbindung	2	Blau	Mit	Leitungen und Kabel	15 A	Strom und Signale	Leiterplatten-Befestigung	-20 – 120 °C	Konform	Konform
DRAWER CONNECTOR MALE ASSY 8 P	172653-2	Produktzeichnung 3D PDF	-	-	Draht-an-Leiterplatte	8	6.6 mm, 5 mm	Crimpverbindung	2	Blau	Mit	Leitungen und Kabel	9 A, 15 A	Strom und Signale	Kabelbefestigung (freihängend)	-20 – 120 °C	Konform	Konform
20P DRAWER CONN MALE	173032-3	Produktzeichnung 3D PDF	Gehäuse	Stecker	Draht-an-Leiterplatte, Draht-an-Draht	20	5 mm	-	2	Blau	Mit	Leitungen und Kabel	15 A	Strom und Signale	Leiterplatten-Befestigung	-20 – 120 °C	Konform	Konform
DRAWER CONN MALE HSG ASSY 24P	172653-4	Produktzeichnung 3D PDF	-	-	Draht-an-Leiterplatte	24	5 mm	Crimpverbindung	1	Blau	Mit	Leitungen und Kabel	15 A	Signal	Kabelbefestigung (freihängend)	-20 – 120 °C	Konform	Konform
DRAWER CONN 8P MALE	172063-3	Produktzeichnung 3D PDF	Gehäuse	Stecker	Draht-an-Leiterplatte, Draht-an-Draht	8	5 mm	Crimpverbindung	2	Blau	Mit	Leitungen und Kabel	15 A	Strom und Signale	Leiterplatten-Befestigung	-20 – 120 °C	Konform	Konform
12P DRAWER MALE HSG	172061-1	Produktzeichnung 3D PDF	Gehäuse	Stecker	Draht-an-Leiterplatte, Draht-an-Draht	12	5 mm	Crimpverbindung	2	Blau	Mit	Leitungen und Kabel	15 A	Strom und Signale	Leiterplatten-Befestigung	-20 – 120 °C	Konform	Konform
08P DRAWER MALE HSG	172063-1	Produktzeichnung 3D PDF	Gehäuse	Stecker	Draht-an-Leiterplatte, Draht-an-Draht	8	5 mm	Crimpverbindung	2	Blau	Mit	Leitungen und Kabel	15 A	Strom und Signale	Leiterplatten-Befestigung	-20 – 120 °C	Konform	Konform
DRAWER CONN. MALE ASSY 16P	172653-1	Produktzeichnung 3D PDF	-	-	Draht-an-Leiterplatte	16	6.6 mm, 5 mm	Crimpverbindung	2	Blau	Mit	Leitungen und Kabel	9 A, 15 A	Strom und Signale	Kabelbefestigung (freihängend)	-20 – 120 °C	Konform	Konform
MALE HSG DRAWER	172059-1	Produktzeichnung 3D PDF	Gehäuse	Stecker	Draht-an-Leiterplatte, Draht-an-Draht	16	5 mm	Crimpverbindung	2	Blau	Mit	Leitungen und Kabel	15 A	Strom und Signale	Leiterplatten-Befestigung	-20 – 120 °C	Konform	Konform
DRAWER CONN MALE ASSY 12P	172653-3	Produktzeichnung 3D PDF	-	-	Draht-an-Leiterplatte	12	5 mm	Crimpverbindung	1	Blau	Mit	Leitungen und Kabel	15 A	Signal	Kabelbefestigung (freihängend)	-20 – 120 °C	Konform	Konform
DRAWER CONN 16P MALE	172059-3	Produktzeichnung 3D PDF	Gehäuse	Stecker	Draht-an-Leiterplatte, Draht-an-Draht	16	5 mm	Crimpverbindung	2	Blau	Mit	Leitungen und Kabel	15 A	Strom und Signale	Leiterplatten-Befestigung	-20 – 120 °C	Konform	Konform

Übersicht

Produkteigenschaften

Schwachstrom-Einschubsteckverbinder

Fügt robustes und langlebiges Frontende für CT und Mini CT Kabelbäume hinzu
Für hohe Steckzyklen mit vergoldeten Kontakten und robustem Gehäuse
Konstruktion verhindert Falschanschluss und ermöglicht das Blindstecken

KURZANLEITUNG

Schwachstrom-Einschubsteckverbinder (Englisch)

Diese Kurzanleitung für die Schwachstrom-Einschubsteckverbinderfamilien CT und Mini CT, CT Hybrid und Mini CT und Standard von TE enthält hilfreiche Abbildungen zur Auswahl der richtigen Verbindungslösung für Ihre Anwendung.

15 A

Stromversorgung

MIX

Strom und Signale

HOT

Hot-Plug-fähig

Anwendungsbereiche

Die Familie der Schwachstrom-Einschubsteckverbinder von TE

Büro- und Ladeneinrichtungen
Drucker
Geldautomaten und Kassenterminals
Unterhaltungselektronik
Elektro‑ und Haushaltsgeräte
Industriesteuerungen
Gestelleinschub

FAQ

Häufig gestellte Fragen

F: Werden in Ihrer Kabel-an-Kabel-Anwendung viele Steckzyklen anfallen?

A: Die Familie der Schwachstrom-Einschubsteckverbinder von TE bietet bis zu 10.000 Steckzyklen.

F: Benötigen Sie für Ihre Anwendung eine Lösung für Strom und Signale?
A: Die Schwachstrom-Einschubsteckverbinder in Hybridausführung von TE können sowohl Strom als auch Signale in einem einzigen Verbindungssystem übertragen.

ERFAHREN SIE MEHR ÜBER SCHWACHSTROM-EINSCHUBSTECKVERBINDER

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Verpackungsmerkmale

Verpackungsmethode Box und Karton
Verpackungsmenge 272

Abmessungen

Drahtgröße (AWG) 14 – 24, 22 – 26
Steckverbinderhöhe (mm) 26.3, 30, 21.6
Steckverbinderhöhe (in) .85, 1.035, 1.181
Steckverbinderlänge (mm) 71.2, 51.2, 91.2, 39, 81.28, 61.2, 31.62
Steckverbinderlänge (in) 1.245, 3.2, 2.41, 1.535, 2.8, 2.02, 3.59
Drahtgröße (mm²) .22 – 2.18, .12 – .4, .22
Steckverbinderhöhe (in) .85, 1.035, 1.181
Steckverbinderbreite 21.59 mm [ .85 in ]
Steckverbinderbreite (mm) 21.59
Reihenabstand (mm) 9.9, 13.3, 7.14, 7.84
Reihenabstand (in) .524, .309, .389, .281

Kontaktmerkmale

Kontakttyp Stift
Kontaktgrundmaterial Kupferlegierung, Phosphorbronze
PCB-Kontaktanschluss-Beschichtungsmaterial Nickel
Kontaktnennstrom (max.) (A) 15, 9, 4

Montage und Anschlusstechnik

Leiterplattenmontage-Ausrichtung Mit
Panelmontagevorrichtung Mit, Ohne
Leiterplatten-Halterungstyp Befestigungsstift
Leiterplattenhalterung Ohne, Mit
Zugentlastung Ohne
Steckverriegelung Mit, Ohne
Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend), Leiterplattenmontage, Leiterplatten-Befestigung

Gehäusemerkmale

Gehäusematerial PBT GF
Mitte-Mitte-Abstand (Pitch) (mm) 5, 7, 6.6, 3.7
Mitte-Mitte-Abstand (Pitch) (in) .259, .197, .276, .196, .148

Elektrische Kennwerte

Betriebsspannung (V) 250
Betriebsspannung (VAC) 250
Anschlusswiderstand (mΩ) 12, 24

Konfigurationsmerkmale

Anzahl der Leistungspole 0
Anzahl der Signalpositionen 10, 5, 4
Anzahl der Positionen 16, 12, 10, 20, 24, 6, 8
Anzahl der Reihen 2, 1, 3

Industriestandards

Bezugswert des Glühdrahts Standardteil – ohne Glühdraht
UL-Brandschutzklasse UL 94V-0

Sonstige Eigenschaften

Zieherausführung Miniaturleistung
Primäre Produktfarbe Schwarz, Blau

Produktmerkmale

Steckverbinder-Produkttyp Gehäuse
Steckverbinder- und Gehäusetyp Stecker
Steckverbindersystem Draht-an-Draht, Draht-an-Leiterplatte
Abdichtbar Nein
Steckverbinder/Kontakt-Anschluss an Leiterplatte, Leitungen und Kabel

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel Crimpverbindung

Verwendungsbedingungen

Betriebstemperaturbereich (°C) -10 – 80, -30 – 85, -30 – 105, -20 – 120
Betriebstemperaturbereich (°F) -22 – 221, 14 – 176, -4 – 248, -22 – 185

Betrieb/Anwendung

Stromkreis Anwendung Strom und Signale, Signal

Weitere

EU RoHS-Konformität Konform
EU ELV-Konformität Konform

Referenznummer

TE-interne Teilenummer CAT-AM7017-SD292P

Literatur

Keine Dokumentation verfügbar.
