LDE – Digitaler Differenzdrucksensor für Niederdruck

First Sensor

First Sensor LDE

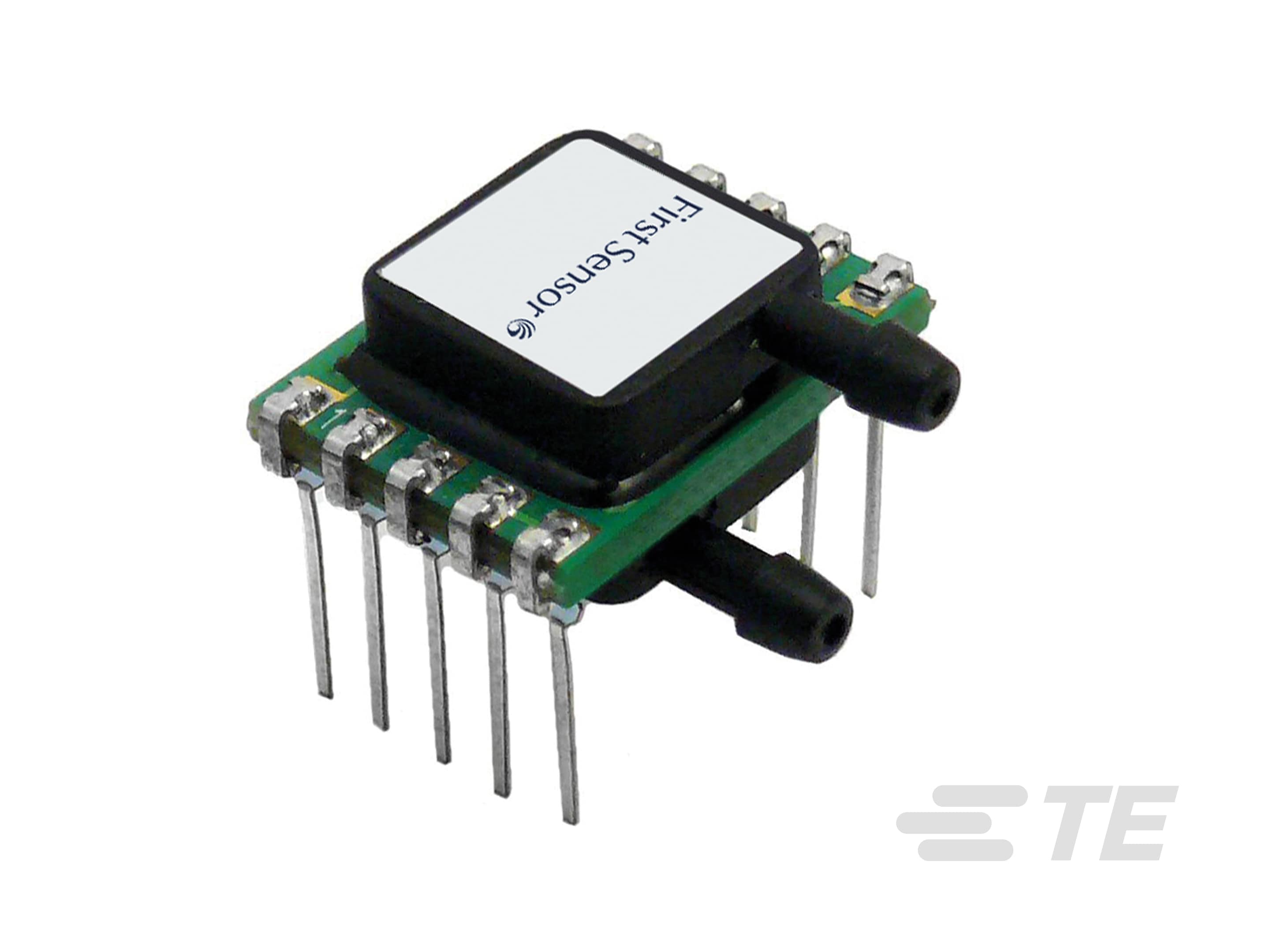

Die LDE Differenzdruck-Sensoren für Niederdruck basieren auf der thermischen Durchflussmessung von Gas durch einen Mikroströmungskanal, der in den Sensorchip integriert ist.

Mehr Weniger

Produktmerkmale

Drucksensortyp : Digitale Druck- und Höhenmesser-Sensormodule
Druckart : Differenzial
Druck (mmHG): 3.75, .75, .375, 1.12, .9, .187, 0 – .75, 1.87, 0 – 3.75, 9.37, 0 – 2.25, 7.5, 18.75, 0 – 1.87
Prüfdruckbereich : 2 bar
Druck (bar): .002, .005, .025, .01, .001, .012
Druck (psi): .014, .181, .036, .362, .007, .145, .021, .017, .003, .072

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Druck	Druck	Druck	Versorgungsspannungsbereich	EU RoHS-Konformität
LDEM025UF6S;PRES;0-2500Pa;0,5-4,5V;5Vs	5000629-F	3D PDF	-	-	18.75 mmHG	.025 bar	4,75 – 5,25 V	-
LDES100BE6S; PRES; 100Pa;0,5...4,5V;5Vs	5000643-F	3D PDF	-	-	.75 mmHG	.001 bar	4,75 – 5,25 V	-
LDES025UE3S; PRES;0..25Pa;0,3...2,7V;3Vs	5000633-F	3D PDF	-	-	.187 mmHG	-	-	2,7 – 3,6 V	-
LDES050BE3S; PRES; 50Pa;0,3...2,7V;3Vs	5000636-F	3D PDF	-	-	.375 mmHG	-	-	2,7 – 3,6 V	-
LDES120BE3S; PRES; 120Pa;0,3...2,7V;3Vs	5000647-F	3D PDF	-	-	.9 mmHG	.001 bar	2,7 – 3,6 V	-
LDES300UE3S;PRES;0-300Pa;0,3-2,7V;3Vs	5000655-F		-	0 – 2.25 mmHG	-	2,7 – 3,6 V	-
LDES500BF6S; PRES; 500Pa;0,5...4,5V;5Vs	5000658-F	3D PDF	-	3.75 mmHG	-	4,75 – 5,25 V	-
LDES500UE3S;PRES;0-500Pa;0,3-2,7V;3Vs	5000659-F	3D PDF	-	0 – 3.75 mmHG	-	2,7 – 3,6 V	-
LDES050BF3S; PRES; 50Pa;0,3...2,7V;3Vs	1006936-F	3D PDF	-	-	.375 mmHG	-	-	2,7 – 3,6 V	-
LDEM010UE3S;PRES;0-10mbar;0,3-2,7V;3Vs	5000628-F		-	-	7.5 mmHG	.01 bar	2,7 – 3,6 V	-
LDES250UE3S;PRES;0-250Pa;0,3-2,7V;3Vs	5000652-F	3D PDF	-	0 – 1.87 mmHG	-	2,7 – 3,6 V	-
LDEM010BF3S; PRES; 10mbar;0,3...2,7V;3Vs	5000627-F	3D PDF	-	-	7.5 mmHG	.01 bar	2,7 – 3,6 V	-
LDES250BE6S; PRES; 250Pa;0,5...4,5V;5Vs	5000650-F	3D PDF	-	-	1.87 mmHG	.002 bar	4,75 – 5,25 V	-
LDES025BE6S; PRES; 25Pa;0,5...4,5V;5Vs	5000631-F	3D PDF	-	-	.187 mmHG	-	-	4,75 – 5,25 V	Konform mit Ausnahmen
LDES500UE6S;PRES;0-500Pa;0,5-4,5V;5Vs	5000660-F	3D PDF	-	-	3.75 mmHG	.005 bar	4,75 – 5,25 V	-
LDES025BF6S; PRES; 25Pa;0,5...4,5V;5Vs	5000632-F	3D PDF	-	-	.187 mmHG	-	-	4,75 – 5,25 V	-
LDES025BF3S; PRES; 25Pa;0,3...2,7V;3Vs	1006935-F	3D PDF	-	-	.187 mmHG	-	-	2,7 – 3,6 V	Konform mit Ausnahmen
LDES250UF6S;PRES;0-250Pa;0,5-4,5V;5Vs	1006941-F	3D PDF	-	0 – 1.87 mmHG	-	4,75 – 5,25 V	-
LDES100UF6S;PRES;0-100Pa;0,5-4,5V;5Vs	1006939-F	3D PDF	-	0 – .75 mmHG	.001 bar	4,75 – 5,25 V	-
LDES025UF6S; PRES;0..25Pa;0,5...4,5V;5Vs	5000635-F	3D PDF	-	-	.187 mmHG	-	-	4,75 – 5,25 V	-
LDES100BF6S; PRES; 100Pa;0,5...4,5V;5Vs	5000644-F	3D PDF	-	-	.75 mmHG	.001 bar	4,75 – 5,25 V	-
LDES150BE3S; PRES; 150Pa;0,3...2,7V;3Vs	5000648-F	3D PDF	-	-	1.12 mmHG	.001 bar	2,7 – 3,6 V	-
LDES500UF6S;PRES;0-500Pa;0,5-4,5V;5Vs	1006943-F	3D PDF	-	0 – 3.75 mmHG	-	4,75 – 5,25 V	-
LDES050UE6S; PRES;0..50Pa;0,5...4,5V;5Vs	5000640-F	3D PDF	-	-	.375 mmHG	-	-	4,75 – 5,25 V	-
LDES250BF6S; PRES; 250Pa;0,5...4,5V;5Vs	5000651-F	3D PDF	-	-	1.87 mmHG	.002 bar	4,75 – 5,25 V	-
LDES050BE6S; PRES; 50Pa;0,5...4,5V;5Vs	5000637-F	3D PDF	-	-	.375 mmHG	-	-	4,75 – 5,25 V	-
LDES050UF6S; PRES;0..50Pa;0,5...4,5V;5Vs	5000642-F	3D PDF	-	-	.375 mmHG	-	-	4,75 – 5,25 V	-
LDES250UE6S;PRES;0-250Pa;0,5-4,5V;5Vs	5000653-F	3D PDF	-	-	1.87 mmHG	.002 bar	4,75 – 5,25 V	-
LDES500BF3S; PRES; 500Pa;0,3...2,7V;3Vs	5000657-F	3D PDF	-	-	3.75 mmHG	.005 bar	2,7 – 3,6 V	-
LDES050UF3S; PRES;0..50Pa;0,3...2,7V;3Vs	5000641-F	3D PDF	-	-	.375 mmHG	-	-	2,7 – 3,6 V	-
LDES100BF3S; PRES; 100Pa;0,3...2,7V;3Vs	1006938-F	3D PDF	-	-	.75 mmHG	.001 bar	2,7 – 3,6 V	-
LDES025UF3S; PRES;0..25Pa;0,3...2,7V;3Vs	5000634-F	3D PDF	-	-	.187 mmHG	-	-	2,7 – 3,6 V	-
LDES500BE6S; PRES; 500Pa;0,5...4,5V;5Vs	5000656-F	3D PDF	-	-	3.75 mmHG	.005 bar	4,75 – 5,25 V	-
LDES100UE6S;PRES;0-100Pa;0,5-4,5V;5Vs	5000645-F	3D PDF	-	-	.75 mmHG	.001 bar	4,75 – 5,25 V	-
LDES500UF3S;PRES;0-500Pa;0,3-2,7V;3Vs	5000661-F	3D PDF	-	-	3.75 mmHG	.005 bar	2,7 – 3,6 V	-
LDES025BE3S; PRES; 25Pa;0,3...2,7V;3Vs	5000630-F	3D PDF	-	-	.187 mmHG	-	-	2,7 – 3,6 V	-
LDES100BE3S; PRES; 100Pa;0,3...2,7V;3Vs	1006937-F	3D PDF	-	-	.75 mmHG	.001 bar	2,7 – 3,6 V	-
LDEH005BF6S; PRES; 1250Pa;0,5...4,5V;5Vs	5000626-F	3D PDF	-	-	9.37 mmHG	.012 bar	4,75 – 5,25 V	-
LDES100UF3S;PRES;0-100Pa;0,3-2,7V;3Vs	5000646-F	3D PDF	-	-	.75 mmHG	.001 bar	2,7 – 3,6 V	-
LDES250BF3S; PRES; 250Pa;0,3...2,7V;3Vs	1006940-F	3D PDF	-	-	1.87 mmHG	.002 bar	2,7 – 3,6 V	-
LDES500BE3S; PRES; 500Pa;0,3...2,7V;3Vs	1006942-F	3D PDF	-	-	3.75 mmHG	.005 bar	2,7 – 3,6 V	-
LDES250BE3S; PRES; 250Pa;0,3...2,7V;3Vs	5000649-F	3D PDF	-	-	1.87 mmHG	.002 bar	2,7 – 3,6 V	-
LDES050UE3S; PRES;0..50Pa;0,3...2,7V;3Vs	5000639-F	3D PDF	-	-	.375 mmHG	-	-	2,7 – 3,6 V	-
LDES250UF3S;PRES;0-250Pa;0,3-2,7V;3Vs	5000654-F	3D PDF	-	-	1.87 mmHG	.002 bar	2,7 – 3,6 V	-
LDES100UE3S; PRES;0-100Pa;0,3...2,7V;3Vs	1014837-F	3D PDF	-	-	.75 mmHG	.001 bar	2,7 – 3,6 V	-
LDES050BF6S; PRES; 50Pa;0,5...4,5V;5Vs	5000638-F	3D PDF	-	-	.375 mmHG	-	-	4,75 – 5,25 V	-

Übersicht

Die innovative LDE Technologie zeichnet sich durch eine überragende Empfindlichkeit insbesondere bei sehr niedrigen Drücken aus. Der extrem geringe Gasfluss durch den Sensor gewährleistet im Vergleich zu anderen durchflussbasierten Drucksensoren eine hohe Unempfindlichkeit gegenüber Staubverschmutzung, Feuchtigkeit
und langen Schlauchleitungen.

Vorteile

Ultraniedrige Druckbereiche von 25 bis 2.500 Pa (0,1 bis 10 in H2O)
Drucksensor auf Basis thermischer Mikro-Durchflussmessung
Hohe Durchflussimpedanz
Sehr geringe Durchflussundichtigkeit
Hohe Immunität gegen Staub und Feuchtigkeit
Kein Verlust an Empfindlichkeit bei langen Schläuchen
Kalibriert und temperaturkompensiert
Einzigartige Funktion zum Versatz der automatischen Nullstellung, die eine hervorragende Langzeitstabilität gewährleistet
Versatzgenauigkeit besser als 0,2 % FS
Gesamtgenauigkeit besser als 0,5 % FS typisch
On-Chip-Temperatursensor – Analoger Ausgang und digitale SPI-Schnittstelle
Keine Positionsempfindlichkeit

Anwendungen

Medizintechnik

Beatmungsgeräte
Spirometer
CPAP
Schlafdiagnoseausrüstung
Zerstäuber – Sauerstoffkonservatoren/-verdichter
Insufflatoren/Endoskopie

Industrie

HLKK-Anlagen
VAV
Filterüberwachung
Brennersteuerung
Brennstoffzellen
Gasleckerkennung
Gasmessung
Abzugshaube
Instrumentierung
Sicherheitssysteme

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Drucksensortyp Digitale Druck- und Höhenmesser-Sensormodule
Druckart Differenzial
Sensorgehäuse SOIC-10, 10-Polig DIL
Montagetyp Durchgangsloch, J-Ausführung

Betrieb/Anwendung

Druck (mmHG) 3.75, .75, .375, 1.12, .9, .187, 0 – .75, 1.87, 0 – 3.75, 9.37, 0 – 2.25, 7.5, 18.75, 0 – 1.87
Prüfdruckbereich 2 bar
Druckgenauigkeit ± 0,5 % F.S
Output-Schnittstelle SPI, Analog
Druck (inH2O) .482, 5.02, 10.04, 4.01, 1, .602, 2, .401, .1, .2

Verwendungsbedingungen

Druck (bar) .002, .005, .025, .01, .001, .012
Druck (psi) .014, .181, .036, .362, .007, .145, .021, .017, .003, .072
Betriebstemperaturbereich -20 – 80 °C [ -4 – 176 °F ]

Elektrische Kennwerte

Versorgungsspannungsbereich (V) 2,7 – 3,6, 4,75 – 5,25

Weitere

Sensor-Optionen Kurzes Rohr
EU RoHS-Konformität Konform mit Ausnahmen

Abmessungen

Produktlänge 18.04 mm [ .71 in ]
Produktbreite 17.7 mm [ .696 in ]
Produkthöhe (mm) 10,18, 16.1
Produkthöhe (in) .4, .633

Verpackungsmerkmale

Sensorport-Konfiguration Seitlicher Doppelanschluss

Referenznummer

TE-interne Teilenummer CAT-BLPS0092

Literatur

Datenblätter/Katalogseiten

LDE - Digital Low Diff Pressure Sensor pdf Englisch
