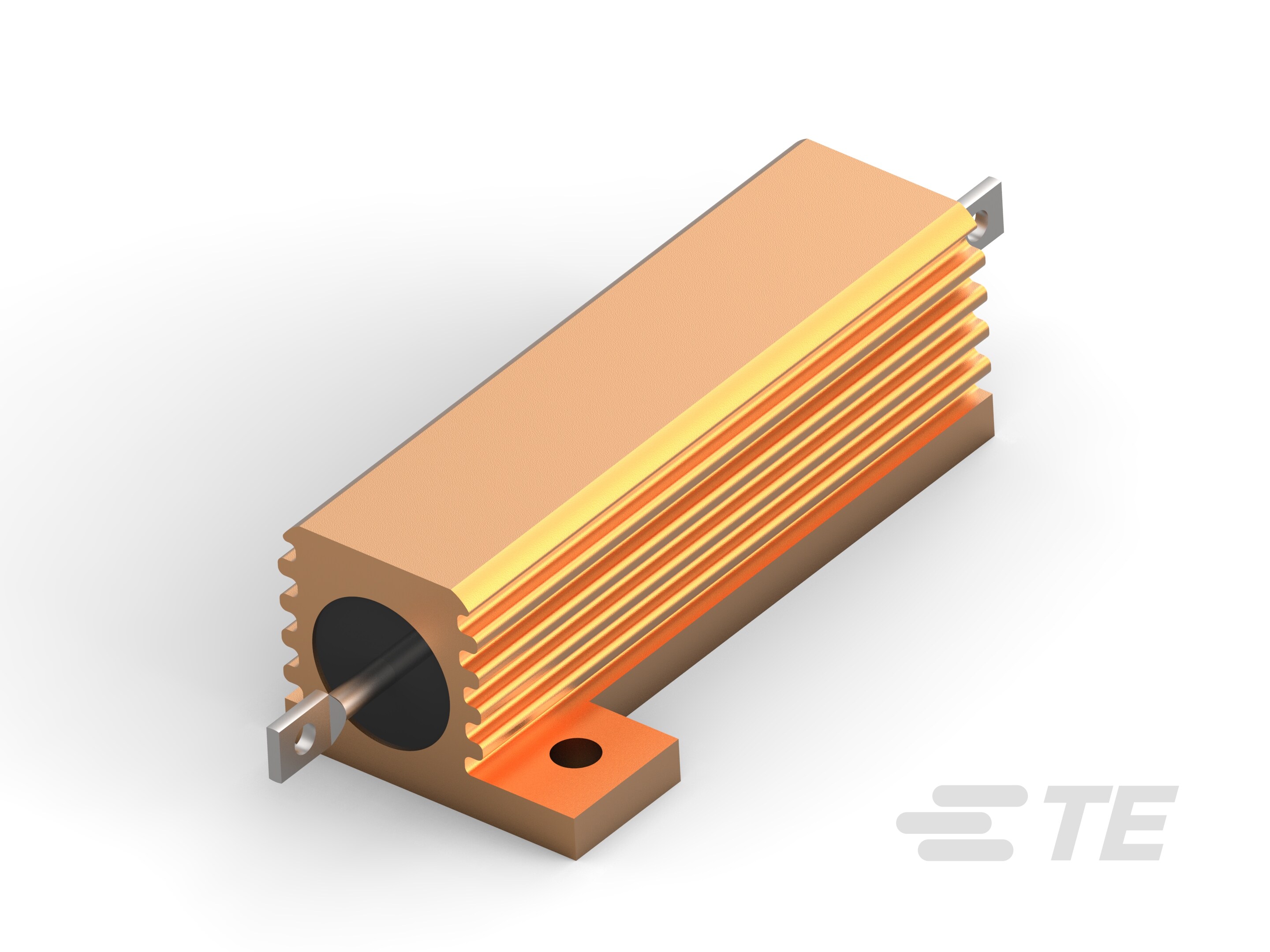

Leistungswiderstände: Aluminiumgehäuse, HSA

Leistungswiderstände: Aluminiumgehäuse, HSA-CAT-C339-H85913A
  • CGS
|
  • CGS HS
Bei der HS-Serie handelt es sich um eine Reihe extrem stabiler, qualitativ hochwertiger drahtgewickelter Widerstände, die in der Lage sind, hohe Leistungen bis zu 300 W (auf einem geeigneten Kühlkörper) in einem begrenzten Raum mit relativ niedriger Oberflächentemperatur abzuleiten.
Mehr Weniger

Produktmerkmale

  • Widerstandstyp : Leistungswiderstand

  • Widerstandsklasse : Bis zu 1kΩ

  • Widerstandswert (Ω): 27

  • Nennleistung (W): 50

  • Elementtyp : Spulenwiderstand

Erhältlich von

LADD Inc
Übersicht

Die HS-Serie ist eine Reihe von extrem stabilen, hochwertigen drahtgewickelten Widerständen In der Lage, hohe Leistung bis zu 300 W (auf einem geeigneten Kühlkörper) auf einem begrenzten Raum mit relativ niedriger Oberflächentemperatur abzuleiten.

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Elektrische Kennwerte

  • Betriebsspannung (VAC) 1250

  • Widerstandsklasse  Bis zu 1kΩ

  • Widerstandswert (Ω) 27

  • Nennleistung (W) 50

  • Toleranz der passiven Komponente (%) 1

Produktmerkmale

  • Widerstandstyp  Leistungswiderstand

  • Elementtyp  Spulenwiderstand

Konfigurationsmerkmale

  • Anzahl der Widerstände  1

Klemmenmerkmale

  • Anzahl der Anschlüsse  2

  • Widerstand für die Gehäusemontage – Anschlusstyp  Lötfahne

Montage und Anschlusstechnik

  • Panelmontage – Ausführung  Flansch mit Montagebohrungen

Abmessungen

  • Produkthöhe  17 mm [ .669 in ]

  • Produktlänge  72.5 mm [ 2,854 in ]

  • Produktbreite  30 mm [ 1.181 in ]

Verwendungsbedingungen

  • Temperaturkoeffizient (ppm/°C) ±50

Verpackungsmerkmale

  • Verpackungsmethode  Einzelausführung – Einsatz

Weitere

  • EU RoHS-Konformität  Konform

  • EU ELV-Konformität  Konform

Referenznummer

  • TE-interne Teilenummer CAT-C339-H85913A

Literatur

Datenblätter/Katalogseiten
