Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

DEUTSCH DT Backshells

DEUTSCH

DEUTSCH DT

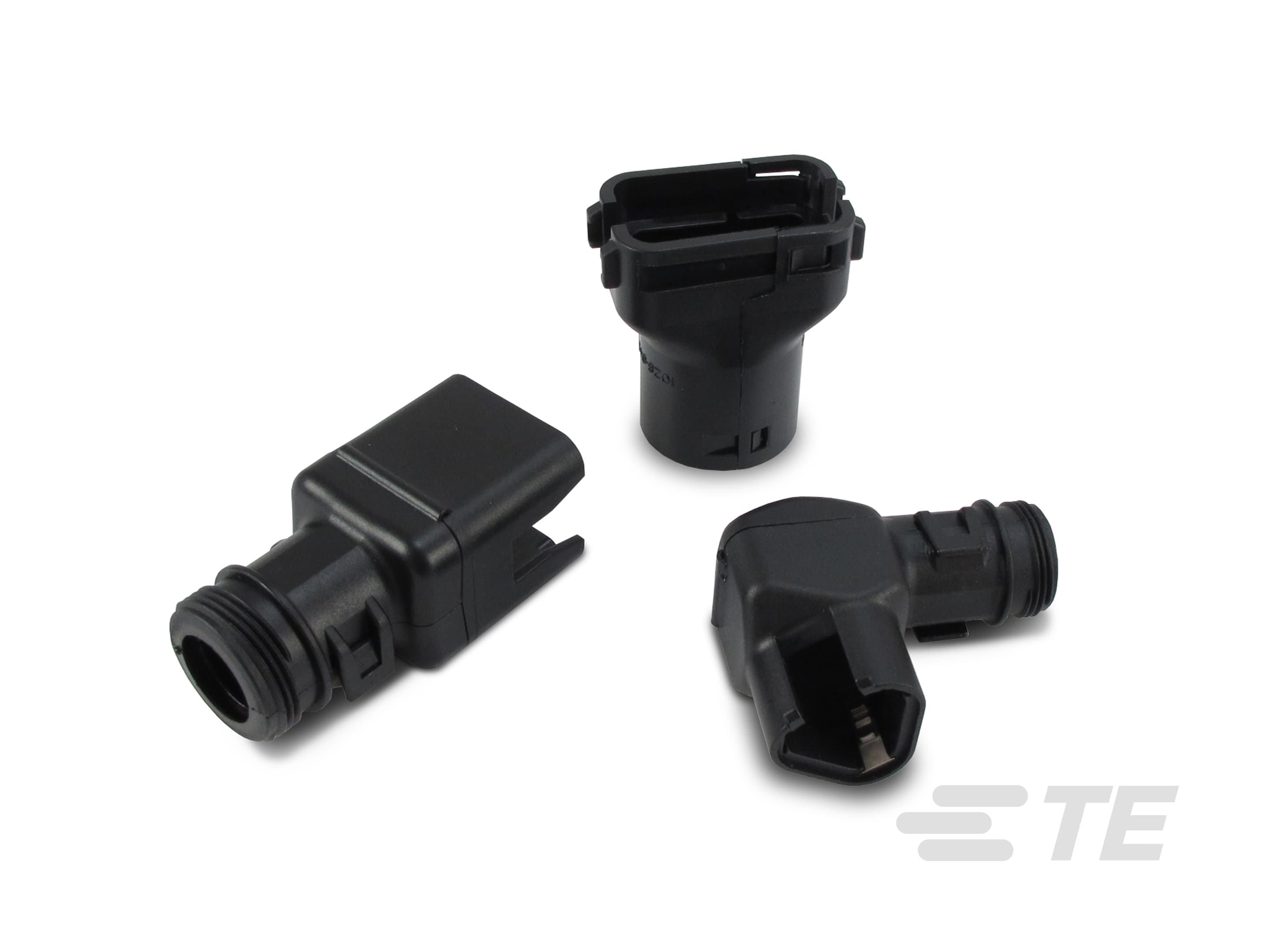

DEUTSCH DT Endgehäuse bieten hohen Schutz und ermöglichen das Einführen von einem Wellrohrschlauch oder das Einführen von Wellrohrschläuchen an der Rückseite der Gehäuse. Sie sind in geraden und 90°-Ausführungen und mit Zugentlastung verfügbar.

Mehr Weniger

Produktmerkmale

Steckverbinder-Endgehäuse – Produkttyp : Steckerendgehäuse
Primärproduktmaterial : PA66, PA 66, PA, PA GF
Gehäuseausrichtung : 180
Anzahl der Positionen : 6, 8, 12, 2, 4, 3
Abdichtbar : Nein

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Primärproduktmaterial	Gehäuseausrichtung	Anzahl der Positionen	Abdichtbar	Kompatibel mit der Steckverbinderform	Betriebstemperaturbereich
BKSHL, 6P, BLK, REC, RA, NW8.5/10/13	1011-242-0605	Produktzeichnung 3D PDF	PA GF	-	6	Nein	-	-55 – 125 °C
BKSHL, 2P, BLK, PLG,ST,SR,NW6/7.5/8.5/10	1011-255-0205	Produktzeichnung 3D PDF	PA GF	-	2	Nein	-	-55 – 125 °C
BKSHL, 6P, BLK, PLG, ST, SR, NW8.5/10/13	1011-267-0605	Produktzeichnung 3D PDF	PA GF	-	6	Nein	-	-55 – 125 °C
BKSHL, 2P, BLK, REC, ST, NW6/7.5/8.5/10	1011-229-0205	Produktzeichnung 3D PDF	PA GF	-	2	Nein	-	-55 – 125 °C
BKSHL, 2P, BLK, PLG,RA,SR,NW6/7.5/8.5/10	1011-256-0205	Produktzeichnung 3D PDF	PA GF	-	2	Nein	-	-55 – 125 °C
BKSHL, 2P, BLK, PLG, ST, NW 7.5/8.5	1011-273-0205	Produktzeichnung 3D PDF	PA GF	-	2	Nein	-	-55 – 125 °C
BKSHL, 12P, BLK, PLG,ST, NW13/17	1028-043-1205	Produktzeichnung 3D PDF	PA66	-	-	Nein	-	-55 – 125 °C
BKSHL, 6P, BLK, REC, ST, NW8.5/10/13	1011-241-0605	Produktzeichnung 3D PDF	PA GF	-	6	Nein	-	-55 – 125 °C
BKSHL, 4P, BLK, REC, ST, NW6/7.5/8.5/10	1011-237-0405	Produktzeichnung 3D PDF	PA GF	-	4	Nein	-	-55 – 125 °C
BKSHL, 3P, BLK, REC, RA, NW6/7.5/8.5/10	1011-234-0305	Produktzeichnung 3D PDF	PA GF	-	3	Nein	-	-55 – 125 °C
BKSHL, 8P, BLK, REC, RA, NW8.5/10/13	1011-246-0805	Produktzeichnung 3D PDF	PA GF	-	8	Nein	-	-55 – 125 °C
BKSHL, 3P, BLK, PLG,RA,SR,NW6/7.5/8.5/10	1011-260-0305	3D PDF	PA GF	-	3	Nein	-	-55 – 125 °C
BKSHL, 12P, BLK, REC,ST, NW10/13/17	1011-249-1205	Produktzeichnung 3D PDF	PA GF	-	12	Nein	-	-55 – 125 °C
BKSHL, 8P, BLK, PLG, RA, NW8.5/10/13	1011-244-0805	Produktzeichnung 3D PDF	PA GF	-	8	Nein	-	-55 – 125 °C
BKSHL, 2P, BLK, REC,ST,SR,NW6/7.5/8.5/10	1011-257-0205	Produktzeichnung 3D PDF	PA GF	-	2	Nein	-	-55 – 125 °C
BKSHL, 3P, BLK, REC,ST,SR,NW6/7.5/8.5/10	1011-261-0305	Produktzeichnung 3D PDF	PA GF	-	3	Nein	-	-55 – 125 °C
BKSHL, 3P, BLK, PLG, RA, NW6/7.5/8.5/10	1011-232-0305	Produktzeichnung 3D PDF	PA GF	-	3	Nein	-	-55 – 125 °C
BKSHL, 2P, BLK, PLG, ST, NW6/7.5/8.5/10	1011-227-0205	Produktzeichnung 3D PDF	PA GF	-	2	Nein	-	-55 – 125 °C
BKSHL, 3P, BLK, REC, ST, NW6/7.5/8.5/10	1011-233-0305	Produktzeichnung 3D PDF	PA GF	-	3	Nein	-	-55 – 125 °C
BKSHL, 4P, BLK, PLG, ST, NW6/7.5/8.5/10	1011-235-0405	Produktzeichnung 3D PDF	PA GF	-	4	Nein	-	-55 – 125 °C
BKSHL, 12P, BLK, REC,RA, NW10/13/17	1011-250-1205	Produktzeichnung 3D PDF	PA GF	-	12	Nein	-	-55 – 125 °C
DT BACKSHELL 180deg, 2way plug strain re	1011-365-0205	Produktzeichnung 3D PDF	PA	180	-	-	-	-55 – 125 °C
BKSHL, 3P, BLK, REC,RA,SR,NW6/7.5/8.5/10	1011-262-0305	3D PDF	PA GF	-	3	Nein	-	-55 – 125 °C
BKSHL, 6P, BLK, REC, ST, SR, NW8.5/10/13	1011-269-0605	Produktzeichnung 3D PDF	PA GF	-	6	Nein	-	-55 – 125 °C
BKSHL, 3P, BLK, PLG,ST,SR,NW6/7.5/8.5/10	1011-259-0305	Produktzeichnung 3D PDF	PA GF	-	3	Nein	-	-55 – 125 °C
BKSHL, 4P, BLK, PLG,RA,NW6/7.5/8.5/10	1011-264-0405	Produktzeichnung 3D PDF	PA GF	-	4	Nein	-	-55 – 125 °C
BKSHL, 6P, BLK, PLG, RA, SR, NW8.5/10/13	1011-268-0605	Produktzeichnung 3D PDF	PA GF	-	6	Nein	-	-55 – 125 °C
BKSHL, 6P, BLK, REC, RA, SR, NW8.5/10/13	1011-270-0605	3D PDF	PA GF	-	6	Nein	-	-55 – 125 °C
BKSHL, 4P, BLK, REC,ST,SR,NW6/7.5/8.5/10	1011-265-0405	Produktzeichnung 3D PDF	PA GF	-	4	Nein	-	-55 – 125 °C
BKSHL, 3P, BLK, PLG, ST, NW6/7.5/8.5/10	1011-231-0305	Produktzeichnung 3D PDF	PA GF	-	3	Nein	-	-55 – 125 °C
BKSHL, 4P, BLK, PLG,ST,SR,NW6/7.5/8.5/10	1011-263-0405	Produktzeichnung 3D PDF	PA GF	-	4	Nein	-	-55 – 125 °C
BKSHL, 2P, BLK, PLG, RA, NW 8.5/10	1011-331-0205	Produktzeichnung 3D PDF	PA 66	-	-	-	-	-55 – 125 °C
BKSHL, 6P, BLK, PLG, ST, NW8.5/10/13	1011-239-0605	Produktzeichnung 3D PDF	PA GF	-	6	Nein	-	-55 – 125 °C
BKSHL, 2P, BLK, REC,RA,SR,NW6/7.5/8.5/10	1011-258-0205	Produktzeichnung 3D PDF	PA GF	-	2	Nein	-	-55 – 125 °C
BKSHL, 8P, BLK, REC, ST, NW8.5/10/13	1011-245-0805	Produktzeichnung 3D PDF	PA GF	-	8	Nein	-	-55 – 125 °C
DT BACKSHELL 180 2way recpt, NV 4.5	1011-332-0205	Produktzeichnung 3D PDF	PA 66	180	-	-	-	-55 – 125 °C
BKSHL, 2P, BLK, REC, RA, NW6/7.5/8.5/10	1011-230-0205	Produktzeichnung 3D PDF	PA GF	-	2	Nein	-	-55 – 125 °C
BKSHL, 8P, BLK, PLG, ST, NW8.5/10/13	1011-243-0805	Produktzeichnung 3D PDF	PA GF	-	8	Nein	-	-55 – 125 °C
DT BACKSHELL 90 2way recpt, NV 4.5	1011-333-0205	Produktzeichnung 3D PDF	PA66	180	-	Nein	Rechteckig	-
BKSHL, 4P, BLK, PLG, RA, NW6/7.5/8.5/10	1011-236-0405	Produktzeichnung 3D PDF	PA GF	-	4	Nein	-	-55 – 125 °C
BKSHL, 6P, BLK, PLG, RA, NW8.5/10/13	1011-240-0605	Produktzeichnung 3D PDF	PA GF	-	6	Nein	-	-55 – 125 °C
BKSHL, 12P, BLK, PLG,ST, NW10/13/17	1011-247-1205	Produktzeichnung 3D PDF	PA GF	-	12	Nein	-	-55 – 125 °C
BKSHL, 2P, BLK, PLG, RA, NW6/7.5/8.5/10	1011-228-0205	Produktzeichnung 3D PDF	PA GF	-	2	Nein	-	-55 – 125 °C
BKSHL, 12P, BLK, PLG,RA, NW10/13/17	1011-248-1205	Produktzeichnung 3D PDF	PA GF	-	12	Nein	-	-55 – 125 °C
BKSHL, 4P, BLK, REC, RA, NW6/7.5/8.5/10	1011-238-0405	Produktzeichnung 3D PDF	PA GF	-	4	Nein	-	-55 – 125 °C
BKSHL, 4P, BLK, REC,RA,NW6/7.5/8.5/10	1011-266-0405	Produktzeichnung 3D PDF	PA GF	-	4	Nein	-	-55 – 125 °C
DT BACKSHELL 180 12way plug, A key	1011-357-1205	Produktzeichnung 3D PDF	PA 66	180	-	Nein	Rechteckig	-

Übersicht

DEUTSCH DT Endgehäuse bieten Zugentlastung und können Wellrohrschlauch oder ummantelte Kabel aufnehmen.

Weitere DEUTSCH DT Produkte

ALLE DEUTSCH DT PRODUKTE ANZEIGEN
Steckverbinder der DEUTSCH DT Serie bieten bewährte Zuverlässigkeit und robuste Qualität. Zu den Stärken des DT Designs zählen die optionale Flanschmontage, die mehrpoligen Kontaktanordnungen und die vielfältigen Einsatzmöglichkeiten.

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Weitere

Wartbar Ja
EU RoHS-Konformität Konform
EU ELV-Konformität Konform

Sonstige Eigenschaften

Kabelausgangswinkel 180°, 90°
Primäre Produktfarbe Schwarz
Primärproduktmaterial PA66, PA 66, PA, PA GF

Verpackungsmerkmale

Verpackungsmethode Box
Verpackungsmenge 1, 225, 750, 350, 1000, 450, 400, 200, 500, 300, 250

Industriestandards

IP-Schutzart IP6K9K
UL-Brandschutzklasse UL 94HB

Verwendungsbedingungen

Betriebstemperatur (max) (°C) 125
Betriebstemperatur (max) (°F) 212, 257
Betriebstemperaturbereich -55 – 125 °C [ -67 – 257 °F ]

Abmessungen

Kompatibler Kabeldurchmesserbereich (mm) 10 – 17, 13 – 17, 8.5 – 13, 7.5 – 8.5, 4.5, 6 – 10
Kompatibler Kabeldurchmesserbereich (in) .236 – .394, .511 – .669, .295 – .335, .335 – .511, .177, .394 – .669

Produktmerkmale

Steckverbinder-Endgehäuse – Produkttyp Steckerendgehäuse
Abdichtbar Nein

Gehäusemerkmale

Gehäuseausrichtung 180
Kompatibel mit der Steckverbinderform Rechteckig

Konfigurationsmerkmale

Anzahl der Positionen 6, 8, 12, 2, 4, 3

Referenznummer

TE-interne Teilenummer CAT-D487-B128

Literatur
