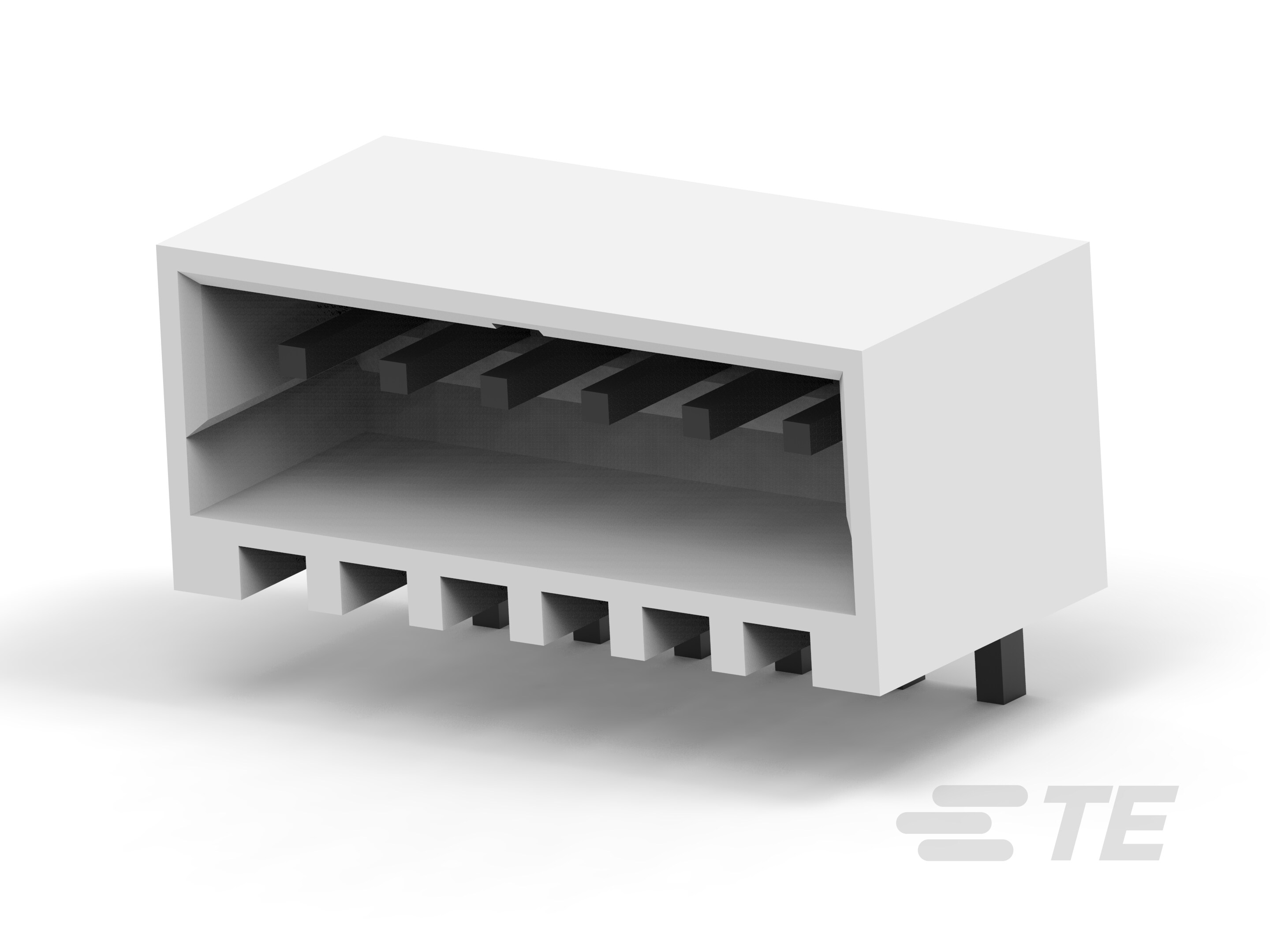

AMP HPI 1.5 mm Headers

Produktmerkmale

PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage
Montageausrichtung : Rechter Winkel, Vertikal
Steckverbindersystem : Draht-an-Leiterplatte
Anzahl der Positionen : 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15
Anzahl der Reihen : 1

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Montageausrichtung	Anzahl der Positionen	Beschichtungsdicke des Steckbereichs	Verpackungsmethode	Betriebstemperaturbereich
EMIX CONN., 1.5MM PITCH, HDR, V/T, 14P	1-1775443-4	Produktzeichnung 3D PDF	Vertikal	14	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 4P	1775443-4	Produktzeichnung 3D PDF	Vertikal	4	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 13P	1-1775444-3	Produktzeichnung 3D PDF	Rechter Winkel	13	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 4P	1775444-4	Produktzeichnung 3D PDF	Rechter Winkel	4	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 15P	1-1775444-5	Produktzeichnung 3D PDF	Rechter Winkel	15	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 9P	1775443-9	Produktzeichnung 3D PDF	Vertikal	9	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 12P	1-1775443-2	Produktzeichnung 3D PDF	Vertikal	12	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 15P	1-1775443-5	Produktzeichnung 3D PDF	Vertikal	15	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 8P	1775443-8	Produktzeichnung 3D PDF	Vertikal	8	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 11P	1-1775443-1	Produktzeichnung 3D PDF	Vertikal	11	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 13P	1-1775443-3	Produktzeichnung 3D PDF	Vertikal	13	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 12P	6-1775443-2	Produktzeichnung 3D PDF	Vertikal	12	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 7P	1775444-7	Produktzeichnung 3D PDF	Rechter Winkel	7	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 11P	1-1775444-1	Produktzeichnung 3D PDF	Rechter Winkel	11	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 8P	1775444-8	Produktzeichnung 3D PDF	Rechter Winkel	8	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 9P	1775444-9	Produktzeichnung 3D PDF	Rechter Winkel	9	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 14P	1-1775444-4	Produktzeichnung 3D PDF	Rechter Winkel	14	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 5P	1775444-5	Produktzeichnung 3D PDF	Rechter Winkel	5	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 6P	1775444-6	Produktzeichnung 3D PDF	Rechter Winkel	6	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 10P	1-1775444-0	Produktzeichnung 3D PDF	Rechter Winkel	10	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 10P	1-1775443-0	Produktzeichnung 3D PDF	Vertikal	10	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 12P	1-1775444-2	Produktzeichnung 3D PDF	Rechter Winkel	12	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 11P	6-1775443-1	Produktzeichnung 3D PDF	Vertikal	11	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 13P	6-1775444-3	Produktzeichnung 3D PDF	Rechter Winkel	13	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 11P	6-1775444-1	Produktzeichnung 3D PDF	Rechter Winkel	11	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 15P	6-1775444-5	Produktzeichnung 3D PDF	Rechter Winkel	15	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 13P	6-1775443-3	Produktzeichnung 3D PDF	Vertikal	13	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 5P	1775443-5	Produktzeichnung 3D PDF	Vertikal	5	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 3P	1775443-3	Produktzeichnung 3D PDF	Vertikal	3	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 5P	5-1775444-5	Produktzeichnung 3D PDF	Rechter Winkel	5	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 6P	1775443-6	Produktzeichnung 3D PDF	Vertikal	6	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 2P	1775444-2	Produktzeichnung 3D PDF	Rechter Winkel	2	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 8P	5-1775443-8	Produktzeichnung 3D PDF	Vertikal	8	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 4P	5-1775444-4	Produktzeichnung 3D PDF	Rechter Winkel	4	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 7P	1775443-7	Produktzeichnung 3D PDF	Vertikal	7	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 3P	1775444-3	Produktzeichnung 3D PDF	Rechter Winkel	3	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 10P	6-1775444-0	Produktzeichnung 3D PDF	Rechter Winkel	10	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 14P	6-1775444-4	Produktzeichnung 3D PDF	Rechter Winkel	14	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 2P	1775443-2	Produktzeichnung 3D PDF	Vertikal	2	-	Box, Tube	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 10P	6-1775443-0	Produktzeichnung 3D PDF	Vertikal	10	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 14P	6-1775443-4	Produktzeichnung 3D PDF	Vertikal	14	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 15P	6-1775443-5	Produktzeichnung 3D PDF	Vertikal	15	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, R/A, 12P	6-1775444-2	Produktzeichnung 3D PDF	Rechter Winkel	12	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 2P	5-1775443-2	Produktzeichnung 3D PDF	Vertikal	2	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 3P	5-1775443-3	Produktzeichnung 3D PDF	Vertikal	3	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 4P	5-1775443-4	Produktzeichnung 3D PDF	Vertikal	4	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 5P	5-1775443-5	Produktzeichnung 3D PDF	Vertikal	5	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 6P	5-1775443-6	Produktzeichnung 3D PDF	Vertikal	6	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 7P	5-1775443-7	Produktzeichnung 3D PDF	Vertikal	7	-	Trommel	-55 – 105 °C
EMIX CONN., 1.5MM PITCH, HDR, V/T, 9P	5-1775443-9	Produktzeichnung 3D PDF	Vertikal	9	-	Trommel	-55 – 105 °C

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

PCB-Steckverbindermontagetyp Stiftleiste für die Leiterplattenmontage
Steckverbindersystem Draht-an-Leiterplatte
Stiftleistentyp Vollständig ummantelt
Abdichtbar Nein
Steckverbinder/Kontakt-Anschluss an Leiterplatte
Steckverbinder-Produkttyp Steckverbindersatz

Konfigurationsmerkmale

Montageausrichtung Rechter Winkel, Vertikal
Anzahl der Positionen 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15
Anzahl der Reihen 1

Elektrische Kennwerte

Betriebsspannung (VDC) 250
Betriebsspannung (VAC) 250

Sonstige Eigenschaften

Primäre Produktfarbe Naturbelassen

Kontaktmerkmale

Kontakt-Layout Verbindungsmuffe
Steckbereich-Länge 2.7 mm [ .106 in ]
PCB-Kontaktanschluss-Beschichtungsmaterialdicke 2.54 µm [ 100 µin ]
Beschichtungsmaterial der Steckverbinderoberfläche Hell
PCB-Kontaktanschluss-Beschichtungsmaterial Hell
Vierkantpfosten-Abmessungen .4 mm [ .016 in ]
Kontaktform Quadratisch
Kontaktgrundmaterial Messing
Beschichtungsdicke des Steckbereichs 2.54 µm [ 100 µin ]
PCB-Kontaktanschluss-Beschichtungsmaterial Zinn
Beschichtungsmaterial des Kontaktsteckbereichs Zinn (Sn)
Kontakttyp Stift
Kontaktnennstrom (max.) (A) 3

Klemmenmerkmale

Rechteckiger Anschlusspfosten und Restbreite .6 mm [ .024 in ]
Anschlüsse pro Pfosten (max.) 3
Anschlusspfosten und Auslauflänge (mm) 1.55, 2.05
Anschlusspfosten und Auslauflänge (in) .061, .081
Rechteckiger Anschlusspfosten und Restdicke .4 mm [ .016 in ]
Anschlusstyp (an Leiterplatte) Oberflächenmontage

Montage und Anschlusstechnik

Steckverriegelung Ohne
Gegensteckführungstyp Polarisierung
Leiterplattenhalterung Ohne
Leiterplattenmontage-Ausrichtung Ohne
Steckverbinderbefestigungs-Typ Leiterplattenmontage
Gegensteckführung Mit

Gehäusemerkmale

Gehäusematerial Thermoplast
Mitte-Mitte-Abstand (Pitch) 1.5 mm [ .059 in ]

Abmessungen

Steckverbinderlänge (mm) 4.5, 6, 7.5, 9, 10.5, 12, 13.5, 15, 16.5, 18, 19.5, 21, 22.5, 24
Steckverbinderlänge (in) .177, .236, .295, .354, .413, .472, .531, .591, .649, .709, .767, .827, .886, .945
Steckverbinderbreite (mm) 6, 7
Steckverbinderbreite (in) .236, .276
Steckverbinderhöhe (mm) 4.45, 5
Steckverbinderhöhe (in) .175, .197

Verwendungsbedingungen

Betriebstemperaturbereich -55 – 105 °C [ -67 – 221 °F ]
Betriebstemperaturbereich -55 – 105 °C [ -67 – 221 °F ]

Betrieb/Anwendung

Stromkreis Anwendung Signal

Industriestandards

UL-Brandschutzklasse UL 94V-0

Verpackungsmerkmale

Verpackungsmenge 20, 25, 30, 35, 40, 45, 55, 60, 75, 95, 125, 1000
Verpackungsmethode Box, Trommel, Tube

Referenznummer

TE-interne Teilenummer CAT-H857-H34215
