Leiterplatten-Einschaltrelais, 16 Amp

Leiterplatten-Leistungsrelais: 16 Amp, Einschaltrelais-CAT-SCH691-R819A

SCHRACK

SCHRACK Power PCB Relay RT Inrush Power

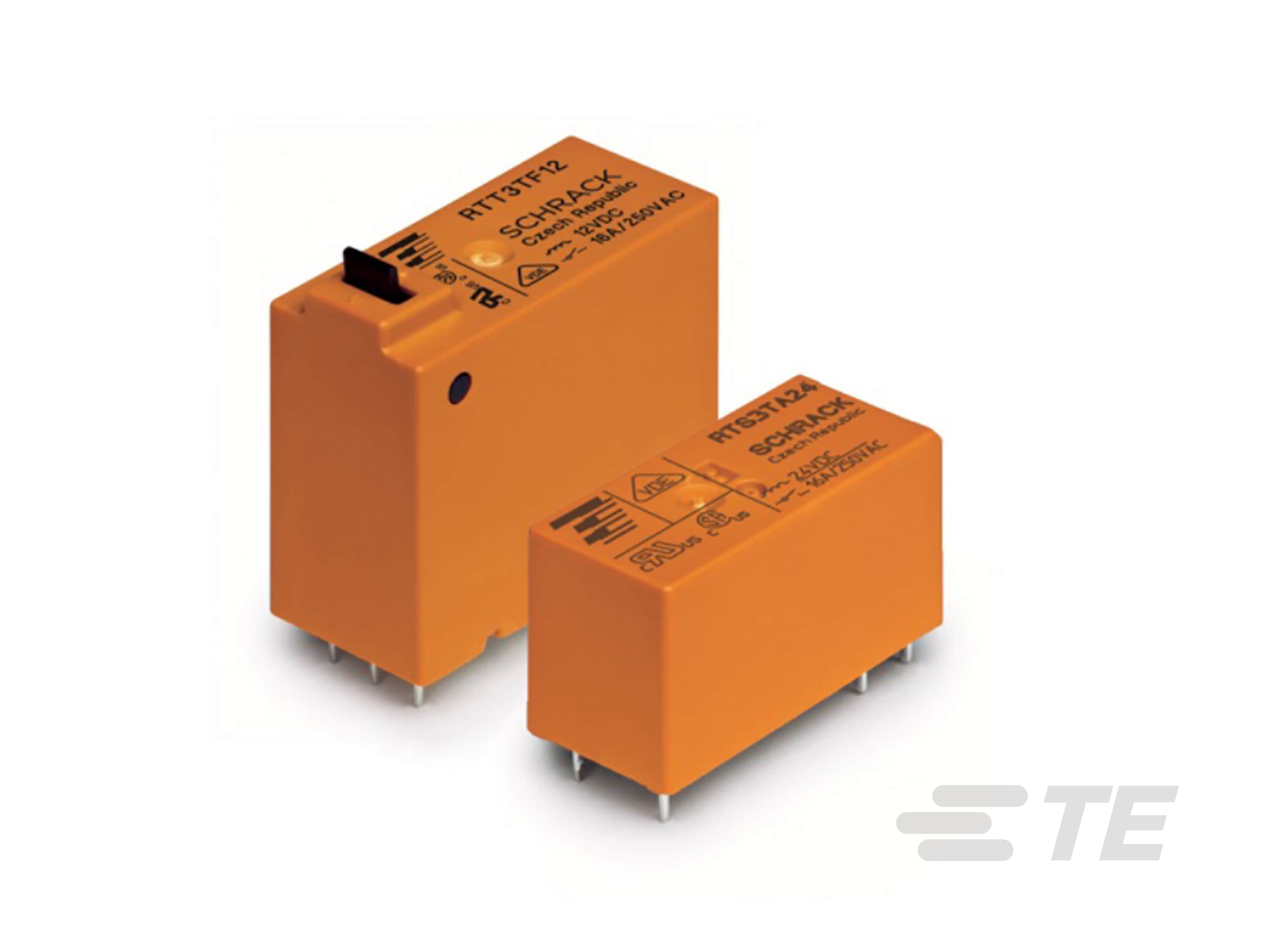

Unsere Leiterplatten-Einschaltrelais der SCHRACK Serie RT1 sind in monostabilen und bistabilen Ausführungen und der Standardbemessung 16 Ampere verfügbar.

Mehr Weniger

Digitales Datenblatt|

Produktmerkmale

Relaistyp: General Purpose Power Relay
Spulenklassifizierung: UL-Spulenisolation Klasse F
Kontaktanordnung: 1 Form A (NO)
Kontaktstrom(A): 16
Kontaktnennstrom(A): 16

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Magnetspulensystem	Spulenleistung DC	Spulenwiderstand	Spulenspannung	Kontaktmaterial	Verpackungsmethode
RTS3L005	1-1415898-8	3D PDF	Monostabil, AC	403 mW	62 Ω	5 VDC	AgSnO2	Carton, Tube
RTS3L012	1-1415898-9	3D PDF	Monostabil, AC	400 mW	360 Ω	12 VDC	AgSnO2	Carton, Tube
RTS3LF12	2-1415898-5	3D PDF	Bistabil, 2 Spulen, Polarisiert	600 mW	240 Ω	12 VDC	AgSnO2	Karton & Schlauch, Karton & Schlauch, Tube
RTS3T005	1-1415898-6	3D PDF	Monostabil, AC	403 mW	62 Ω	5 VDC	W + AgSnO2	Carton, Tube
RTS3T012	1415898	3D PDF	Monostabil, AC	400 mW	360 Ω	12 VDC	AgSnO	Carton
RTS3TF03	1415898-4	3D PDF	Bistable, 2 Coils, Polarized, Latching	600 mW	15 Ω	3 VDC	W + AgSnO2	Carton, Tube
RTS3L024	1-1415898-4	3D PDF	Monostabil, AC	400 mW	1440 Ω	24 VDC	AgSnO2	Carton, Tube
RTS3T024	1415898-1	3D PDF	Monostabil, AC	400 mW	1440 Ω	24 VDC	W + AgSnO2	Carton, Tube
RTS3TF12	1415898-5	3D PDF	Bistable, 2 Coils, Polarized, Latching	600 mW	240 Ω	12 VDC	W + AgSnO2	Carton, Tube
RTS3TA12	1415898-2	3D PDF	Bistable, 1 Coil, Polarized, Latching	400 mW	360 Ω	12 VDC	W + AgSnO2	Carton, Tube
RTS3LA12	2-1415898-3	3D PDF	Bistable, 1 Coil, Polarized, Latching	400 mW	360 Ω	12 VDC	AgSnO2	Carton, Tube
RTS3LF24	2-1415898-6	3D PDF	Bistabil, 2 Spulen, Polarisiert	650 mW	886 Ω	24 VDC	AgSnO2	Tube
RTS3T048	1-1415898-1	3D PDF	Monostabil, AC	417 mW	5520 Ω	48 VDC	W + AgSnO2	Carton, Karton & Einsatz
RTS3TF24	1415898-6	3D PDF	Bistabil, 2 Spulen, Polarisiert	650 mW	886 Ω	24 VDC	W + AgSnO2	Tray, Tube
RTS3LA24	2-1415898-4	3D PDF	Bistabil, 1 Spule, Polarisiert	400 mW	1440 Ω	24 VDC	AgSnO2	Carton, Karton & Schlauch, Karton & Schlauch
RTS3L048	2-1415898-1	3D PDF	Monostabil, AC	417 mW	5520 Ω	48 VDC	AgSnO2	Carton, Karton & Schlauch, Karton & Schlauch
RTS3T110	4-1415898-0	3D PDF	Monostabil, AC	420 mW	28800 Ω	110 VDC	W + AgSnO2	Carton, Karton & Einsatz

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Relaistyp General Purpose Power Relay

Konfigurationsmerkmale

Spulenklassifizierung UL-Spulenisolation Klasse F
Kontaktanordnung 1 Form A (NO)
Kontaktanzahl der Pole 1
Kontaktsonderfunktionen W-Vorlaufkontakt
Isolationssonderfunktionen Nachverfolgungsindex von Relaisunterteil PTI250, Nachverfolgungsindex von Relaisunterteil PTI250V

Elektrische Kennwerte

Ausschaltstrom (A) 16
Spulenleistung DC (mW) 400, 403, 417, 420, 600, 650
Spulenwiderstand (Ω) 15, 62, 240, 360, 886, 1440, 5520, 28800
Spulenspannung (VDC) 3, 5, 12, 24, 48, 110
Kontaktnennstrom (A) 16
Kontaktschaltspannung (max.) (VAC) 400
Kontaktnennspannung (VAC) 250
Isolation im Neuzustand zwischen Kontakten und Spule (Vrms) 5000
Kontaktbegrenzungs-Dauerstrom (A) 16, 20
Kontaktbegrenzungs-Kurzzeitstrom (A) 16
Einschaltstrom (A) 120, 165
Isolation im Neuzustand zwischen offenen Kontakten (Vrms) 1250

Sonstige Eigenschaften

Produktgewicht 14 g [ .494 oz ]

Kontaktmerkmale

Kontaktmaterial AgSnO, AgSnO2, W + AgSnO2

Klemmenmerkmale

Relais-Anschlussart PCB Termination
Kontaktkonfiguration Lötstifte

Montage und Anschlusstechnik

Produkt-Montagetyp Leiterplatte

Abmessungen

Produkthöhe (mm) 15.7, 16, 25.6
Produkthöhe (in) .618, .629, 1.008
Produktlänge (mm) 29, 30
Produktlänge (in) 1.14, 1.181
Produktbreite (mm) 12.7, 13.7
Produktbreite (in) .5, .539
Isolationskriechstrecke zwischen Kontakt & Spule 10 mm [ .394 in ]
Isolationsabstand zwischen Kontakt & Spule 10 mm [ .394 in ]

Verwendungsbedingungen

Betriebstemperaturbereich -40 – 85 °C [ -40 – 185 °F ]
Umgebungstemperatur (max.) 85 °C [ 185 °F ]
Umgebungsschutzkategorie RTII

Betrieb/Anwendung

Magnetspulensystem Bistabil, 1 Spule, Polarisiert, Bistabil, 2 Spulen, Polarisiert, Bistable, 1 Coil, Polarized, Latching, Bistable, 2 Coils, Polarized, Latching, Monostabil, AC
Lötverfahren Wellenlötzinn
Antriebssystem DC

Verpackungsmerkmale

Verpackungsmethode Carton, Karton & Einsatz, Karton & Schlauch, Karton & Schlauch, Tray, Tube

Weitere

Kontaktstrom (A) 16
Breite (mechanisch) (mm) 12 – 16
Spulen-Leistungsklasse (mW) 300 – 400, 400 – 500, 500 – 600, 600 – 800
Höhe von - bis (mechanisch) (mm) 15 – 16, 25 – 30
Isolationsabstand (mm) 8
Isolationskriechstrecke (mm) 8, 9 – 10
Umgebungstemperaturklasse (°C) 70 – 85
Isolation im Neuzustand zwischen Spule und Kontakt (V) 4000, 4000 – 5000
Länge (mechanisch) (mm) 25 – 30

Referenznummer

TE-interne Teilenummer CAT-SCH691-R819A

Literatur

Keine Dokumentation verfügbar.

Leiterplatten-Einschaltrelais, 16 Amp

Produktmerkmale

Relaistyp: General Purpose Power Relay

Spulenklassifizierung: UL-Spulenisolation Klasse F

Kontaktanordnung: 1 Form A (NO)

Kontaktstrom(A): 16

Kontaktnennstrom(A): 16

Eigenschaften

Produktmerkmale

Relaistyp General Purpose Power Relay

Konfigurationsmerkmale

Spulenklassifizierung UL-Spulenisolation Klasse F

Kontaktanordnung 1 Form A (NO)

Kontaktanzahl der Pole 1

Kontaktsonderfunktionen W-Vorlaufkontakt

Isolationssonderfunktionen Nachverfolgungsindex von Relaisunterteil PTI250, Nachverfolgungsindex von Relaisunterteil PTI250V

Elektrische Kennwerte

Ausschaltstrom (A) 16

Spulenleistung DC (mW) 400, 403, 417, 420, 600, 650

Spulenwiderstand (Ω) 15, 62, 240, 360, 886, 1440, 5520, 28800

Spulenspannung (VDC) 3, 5, 12, 24, 48, 110

Kontaktnennstrom (A) 16

Kontaktschaltspannung (max.) (VAC) 400

Kontaktnennspannung (VAC) 250

Isolation im Neuzustand zwischen Kontakten und Spule (Vrms) 5000

Kontaktbegrenzungs-Dauerstrom (A) 16, 20

Kontaktbegrenzungs-Kurzzeitstrom (A) 16

Einschaltstrom (A) 120, 165

Isolation im Neuzustand zwischen offenen Kontakten (Vrms) 1250

Sonstige Eigenschaften

Produktgewicht 14 g [ .494 oz ]

Kontaktmerkmale

Kontaktmaterial AgSnO, AgSnO2, W + AgSnO2

Klemmenmerkmale

Relais-Anschlussart PCB Termination

Kontaktkonfiguration Lötstifte

Montage und Anschlusstechnik

Produkt-Montagetyp Leiterplatte

Abmessungen

Produkthöhe (mm) 15.7, 16, 25.6

Produkthöhe (in) .618, .629, 1.008

Produktlänge (mm) 29, 30

Produktlänge (in) 1.14, 1.181

Produktbreite (mm) 12.7, 13.7

Produktbreite (in) .5, .539

Isolationskriechstrecke zwischen Kontakt & Spule 10 mm [ .394 in ]

Isolationsabstand zwischen Kontakt & Spule 10 mm [ .394 in ]

Verwendungsbedingungen

Betriebstemperaturbereich -40 – 85 °C [ -40 – 185 °F ]

Umgebungstemperatur (max.) 85 °C [ 185 °F ]

Umgebungsschutzkategorie RTII

Betrieb/Anwendung

Magnetspulensystem Bistabil, 1 Spule, Polarisiert, Bistabil, 2 Spulen, Polarisiert, Bistable, 1 Coil, Polarized, Latching, Bistable, 2 Coils, Polarized, Latching, Monostabil, AC

Lötverfahren Wellenlötzinn

Antriebssystem DC

Verpackungsmerkmale

Verpackungsmethode Carton, Karton & Einsatz, Karton & Schlauch, Karton & Schlauch, Tray, Tube

Weitere

Kontaktstrom (A) 16

Breite (mechanisch) (mm) 12 – 16

Spulen-Leistungsklasse (mW) 300 – 400, 400 – 500, 500 – 600, 600 – 800

Höhe von - bis (mechanisch) (mm) 15 – 16, 25 – 30

Isolationsabstand (mm) 8

Isolationskriechstrecke (mm) 8, 9 – 10

Umgebungstemperaturklasse (°C) 70 – 85

Isolation im Neuzustand zwischen Spule und Kontakt (V) 4000, 4000 – 5000

Länge (mechanisch) (mm) 25 – 30

Referenznummer

TE-interne Teilenummer CAT-SCH691-R819A
